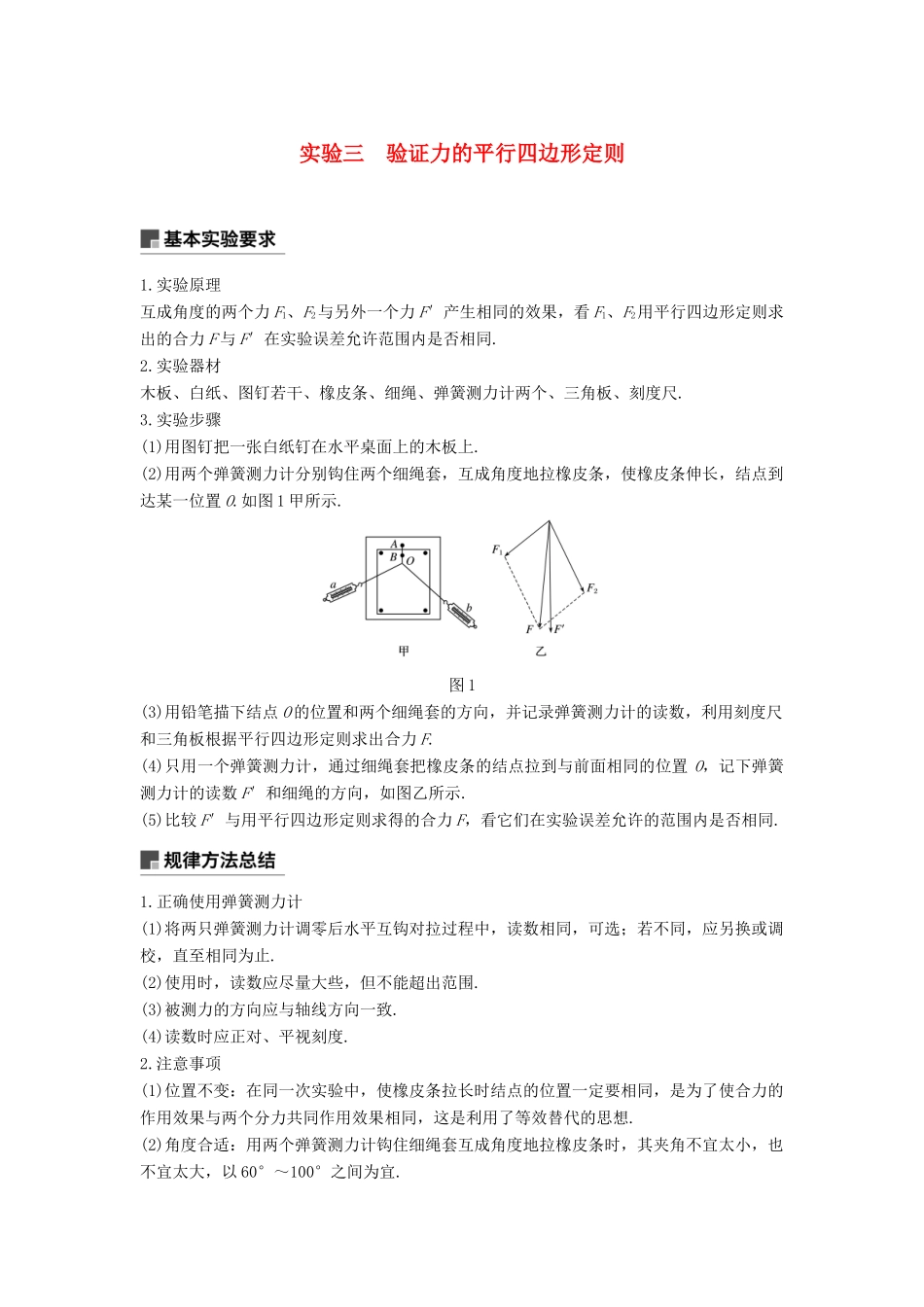

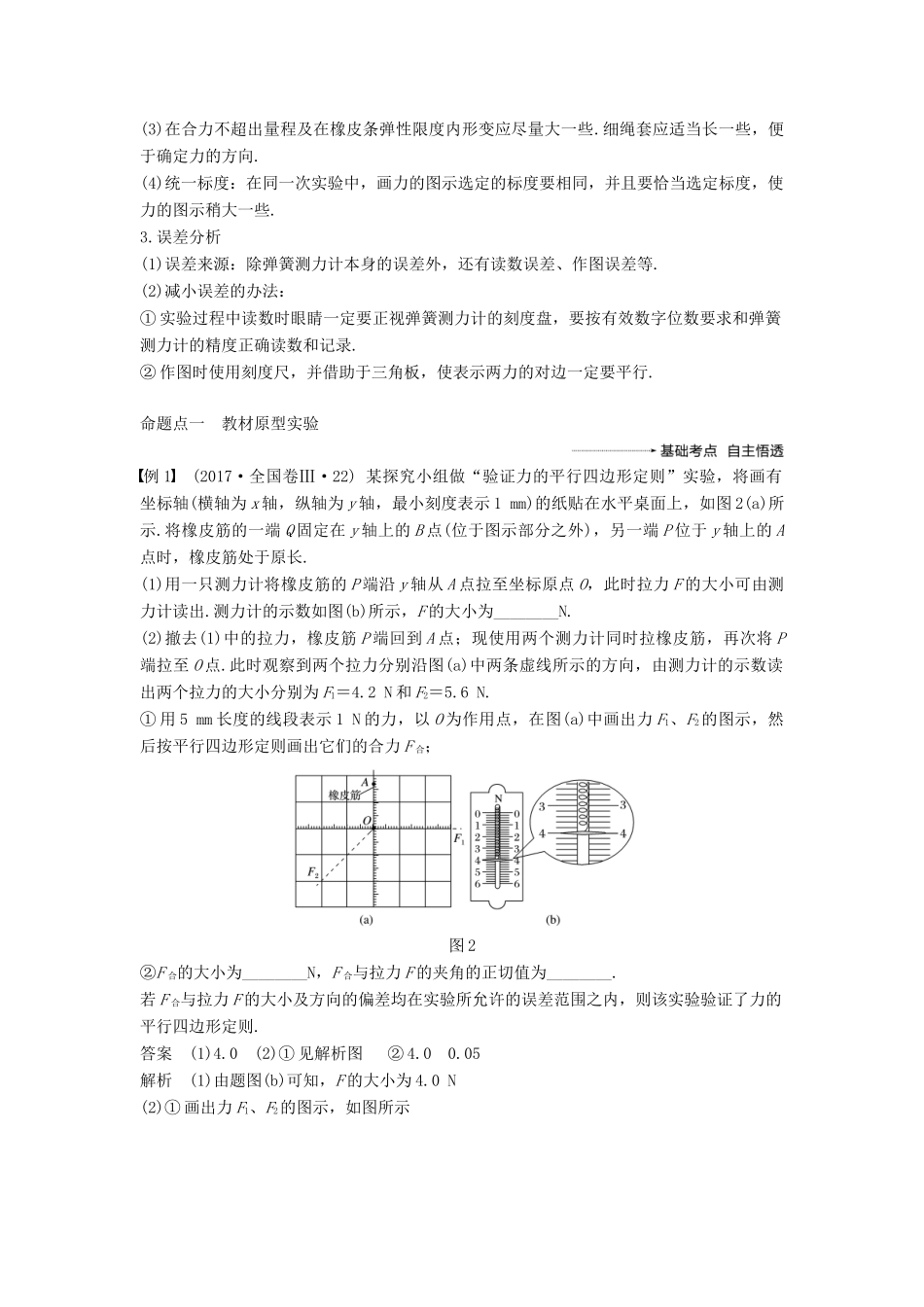

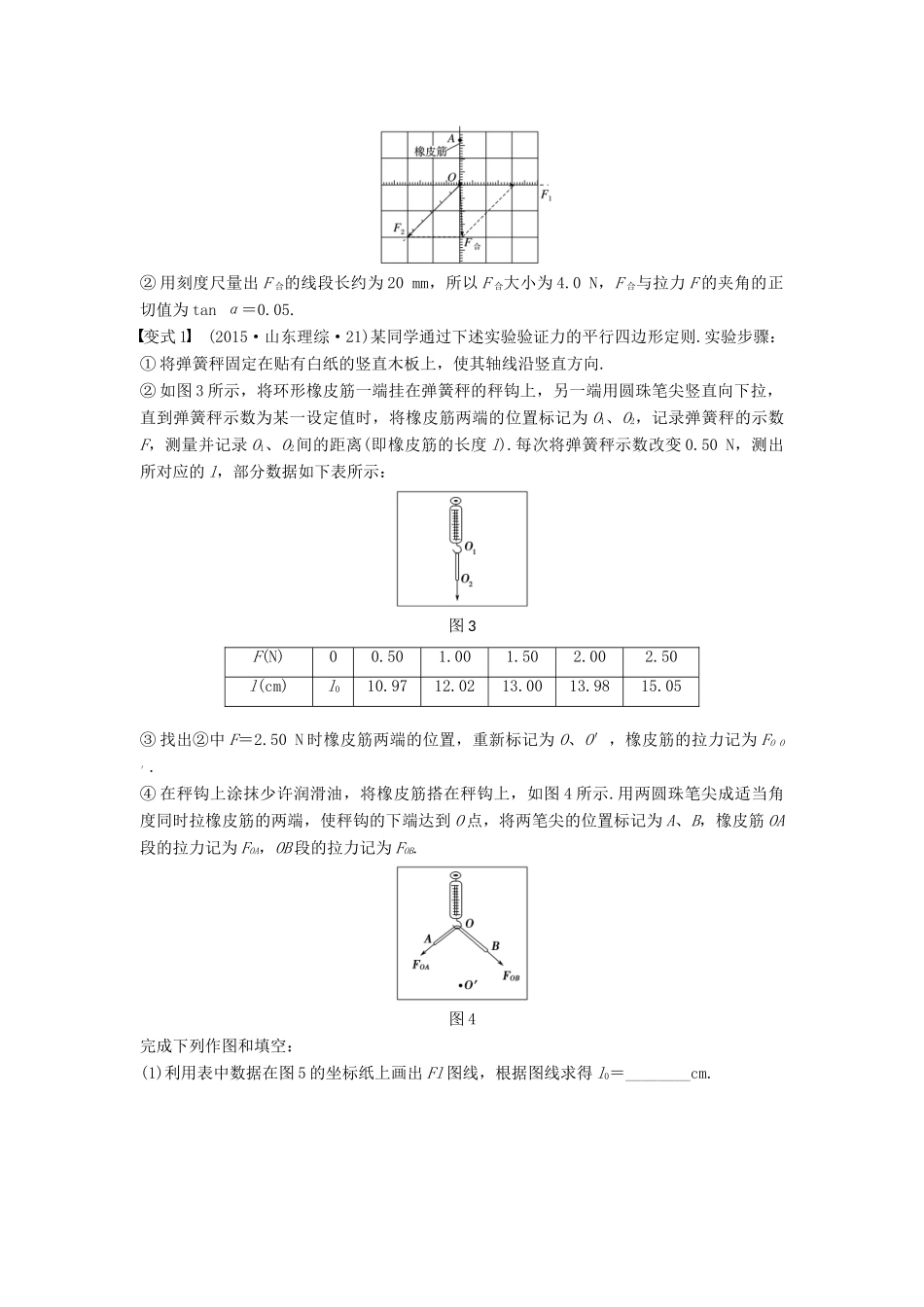

实验三 验证力的平行四边形定则1.实验原理互成角度的两个力 F1、F2与另外一个力 F′产生相同的效果，看 F1、F2用平行四边形定则求出的合力 F 与 F′在实验误差允许范围内是否相同.2.实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺.3.实验步骤(1)用图钉把一张白纸钉在水平桌面上的木板上.(2)用两个弹簧测力计分别钩住两个细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置 O.如图 1 甲所示.图 1(3)用铅笔描下结点 O 的位置和两个细绳套的方向，并记录弹簧测力计的读数，利用刻度尺和三角板根据平行四边形定则求出合力 F.(4)只用一个弹簧测力计，通过细绳套把橡皮条的结点拉到与前面相同的位置 O，记下弹簧测力计的读数 F′和细绳的方向，如图乙所示.(5)比较 F′与用平行四边形定则求得的合力 F，看它们在实验误差允许的范围内是否相同.1.正确使用弹簧测力计(1)将两只弹簧测力计调零后水平互钩对拉过程中，读数相同，可选；若不同，应另换或调校，直至相同为止.(2)使用时，读数应尽量大些，但不能超出范围.(3)被测力的方向应与轴线方向一致.(4)读数时应正对、平视刻度.2.注意事项(1)位置不变：在同一次实验中，使橡皮条拉长时结点的位置一定要相同，是为了使合力的作用效果与两个分力共同作用效果相同，这是利用了等效替代的思想.(2)角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以 60°～100°之间为宜.(3)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些.细绳套应适当长一些，便于确定力的方向.(4)统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些.3.误差分析(1)误差来源：除弹簧测力计本身的误差外，还有读数误差、作图误差等.(2)减小误差的办法：① 实验过程中读数时眼睛一定要正视弹簧测力计的刻度盘，要按有效数字位数要求和弹簧测力计的精度正确读数和记录.② 作图时使用刻度尺，并借助于三角板，使表示两力的对边一定要平行.命题点一 教材原型实验例 1 (2017·全国卷Ⅲ·22) 某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为 x 轴，纵轴为 y 轴，最小刻度表示 1 mm)的纸贴在水平桌面上，如图 2(a)所示.将橡皮筋的一端 Q 固定在 y 轴上的 B 点(位于图示部分之外)，另一端 P 位于 y 轴上的 A点时，橡皮筋处于原长.(1)用一只测力计将...
