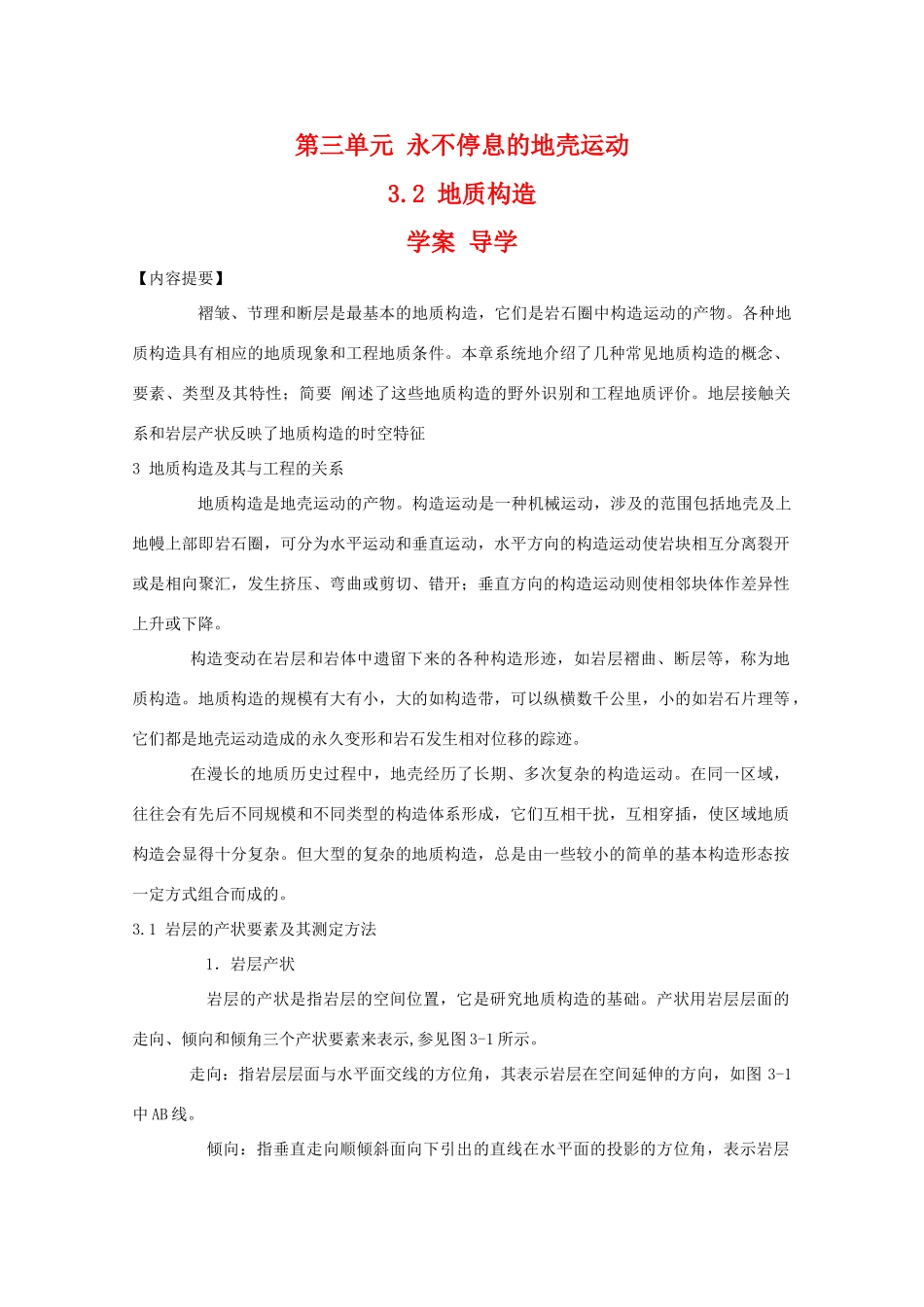

第三单元 永不停息的地壳运动3.2 地质构造学案 导学【内容提要】 褶皱、节理和断层是最基本的地质构造，它们是岩石圈中构造运动的产物。各种地质构造具有相应的地质现象和工程地质条件。本章系统地介绍了几种常见地质构造的概念、要素、类型及其特性；简要 阐述了这些地质构造的野外识别和工程地质评价。地层接触关系和岩层产状反映了地质构造的时空特征3 地质构造及其与工程的关系 地质构造是地壳运动的产物。构造运动是一种机械运动，涉及的范围包括地壳及上地幔上部即岩石圈，可分为水平运动和垂直运动，水平方向的构造运动使岩块相互分离裂开或是相向聚汇，发生挤压、弯曲或剪切、错开；垂直方向的构造运动则使相邻块体作差异性上升或下降。 构造变动在岩层和岩体中遗留下来的各种构造形迹，如岩层褶曲、断层等，称为地质构造。地质构造的规模有大有小，大的如构造带，可以纵横数千公里，小的如岩石片理等，它们都是地壳运动造成的永久变形和岩石发生相对位移的踪迹。 在漫长的地质历史过程中，地壳经历了长期、多次复杂的构造运动。在同一区域，往往会有先后不同规模和不同类型的构造体系形成，它们互相干扰，互相穿插，使区域地质构造会显得十分复杂。但大型的复杂的地质构造，总是由一些较小的简单的基本构造形态按一定方式组合而成的。3.1 岩层的产状要素及其测定方法 1．岩层产状 岩层的产状是指岩层的空间位置，它是研究地质构造的基础。产状用岩层层面的走向、倾向和倾角三个产状要素来表示,参见图 3-1 所示。 走向：指岩层层面与水平面交线的方位角，其表示岩层在空间延伸的方向，如图 3-1中 AB 线。 倾向：指垂直走向顺倾斜面向下引出的直线在水平面的投影的方位角，表示岩层在空间的倾斜方向，如图 3-1 中 CD 线。 倾角：指岩层层面与水平面所夹的锐角，表示岩层在空间倾斜角度的大小，如图3-1 中∠α。 可见，用岩层产状的三个要素，能表达经过构造变动后的构造形态在空间的位置。 2．岩层产状的测定及表示方法 在野外是用地质罗盘直接在岩层的层面上测量岩层产状，如图 3-1 所示。 测量走向时，使罗盘的长边紧贴层面，将罗盘放平，水准泡居中，读指北针所示的方位角，就是岩层的走向。 测量倾向时，将罗盘的短边紧贴层面，注意将罗盘的北端朝向岩层的倾斜方向，水准泡居中，读指北针所示的方位角，就是岩层的倾向。 测量倾角时，需将罗盘横着竖起来，使长边与岩层的走向垂直，紧贴层面，等倾斜器...
