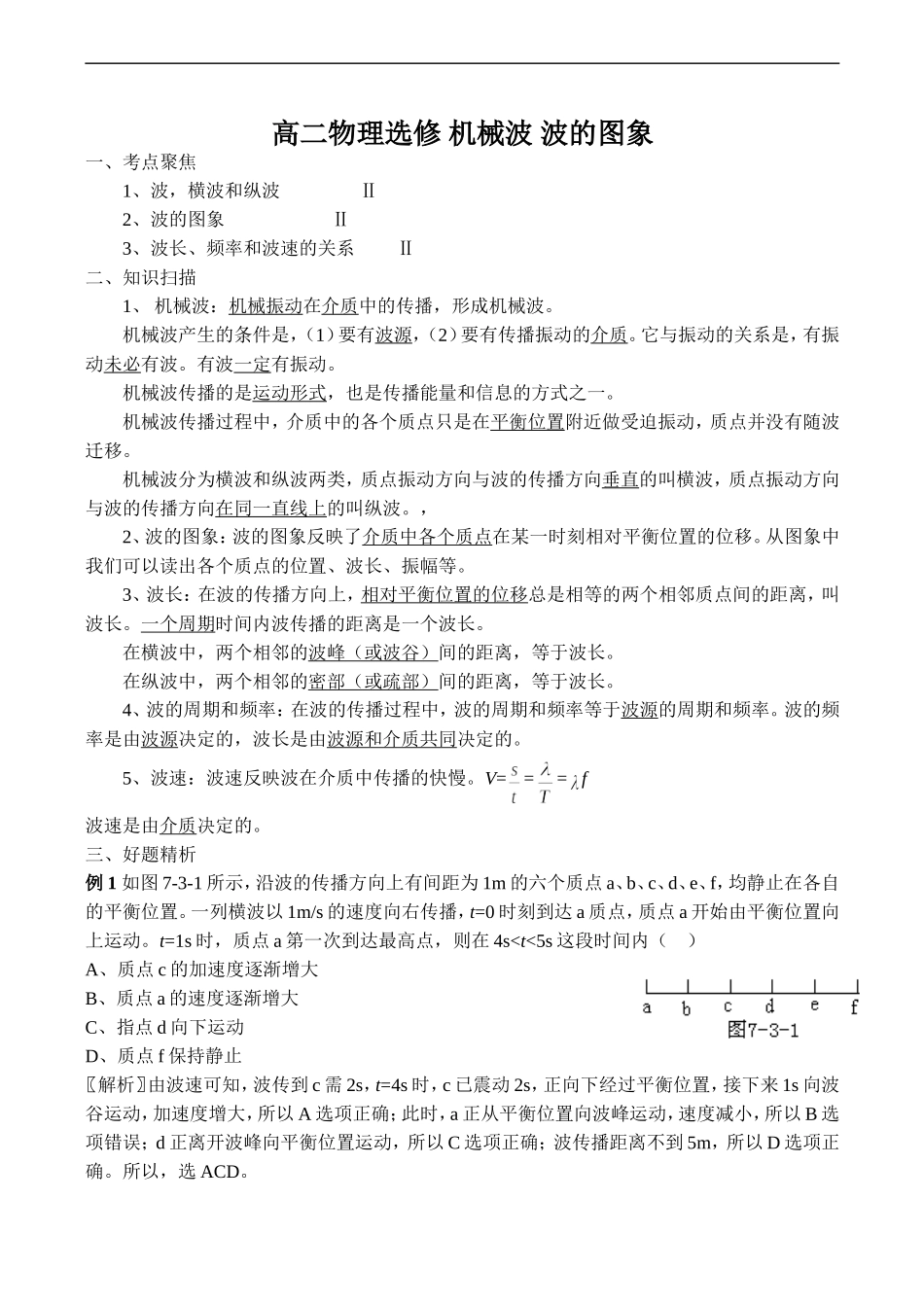

高二物理选修 机械波 波的图象一、考点聚焦1、波，横波和纵波 Ⅱ2、波的图象 Ⅱ3、波长、频率和波速的关系 Ⅱ二、知识扫描1、 机械波：机械振动在介质中的传播，形成机械波。机械波产生的条件是，（1）要有波源，（2）要有传播振动的介质。它与振动的关系是，有振动未必有波。有波一定有振动。机械波传播的是运动形式，也是传播能量和信息的方式之一。机械波传播过程中，介质中的各个质点只是在平衡位置附近做受迫振动，质点并没有随波迁移。机械波分为横波和纵波两类，质点振动方向与波的传播方向垂直的叫横波，质点振动方向与波的传播方向在同一直线上的叫纵波。，2、波的图象：波的图象反映了介质中各个质点在某一时刻相对平衡位置的位移。从图象中我们可以读出各个质点的位置、波长、振幅等。3、波长：在波的传播方向上，相对平衡位置的位移总是相等的两个相邻质点间的距离，叫波长。一个周期时间内波传播的距离是一个波长。在横波中，两个相邻的波峰（或波谷）间的距离，等于波长。在纵波中，两个相邻的密部（或疏部）间的距离，等于波长。4、波的周期和频率：在波的传播过程中，波的周期和频率等于波源的周期和频率。波的频率是由波源决定的，波长是由波源和介质共同决定的。5、波速：波速反映波在介质中传播的快慢。V=== f波速是由介质决定的。三、好题精析例 1 如图 7-3-1 所示，沿波的传播方向上有间距为 1m 的六个质点 a、b、c、d、e、f，均静止在各自的平衡位置。一列横波以 1m/s 的速度向右传播，t=0 时刻到达 a 质点，质点 a 开始由平衡位置向上运动。t=1s 时，质点 a 第一次到达最高点，则在 4s
