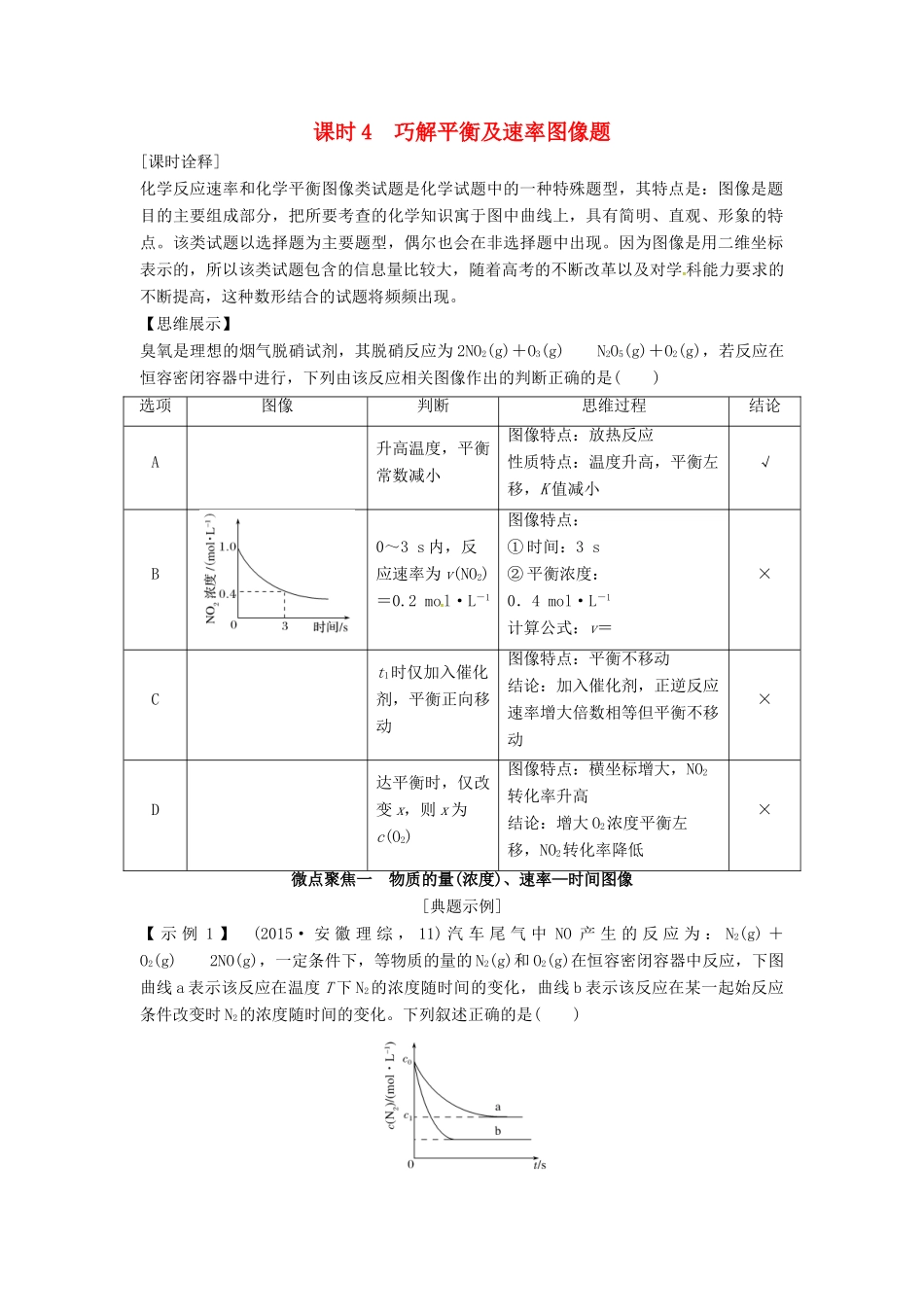

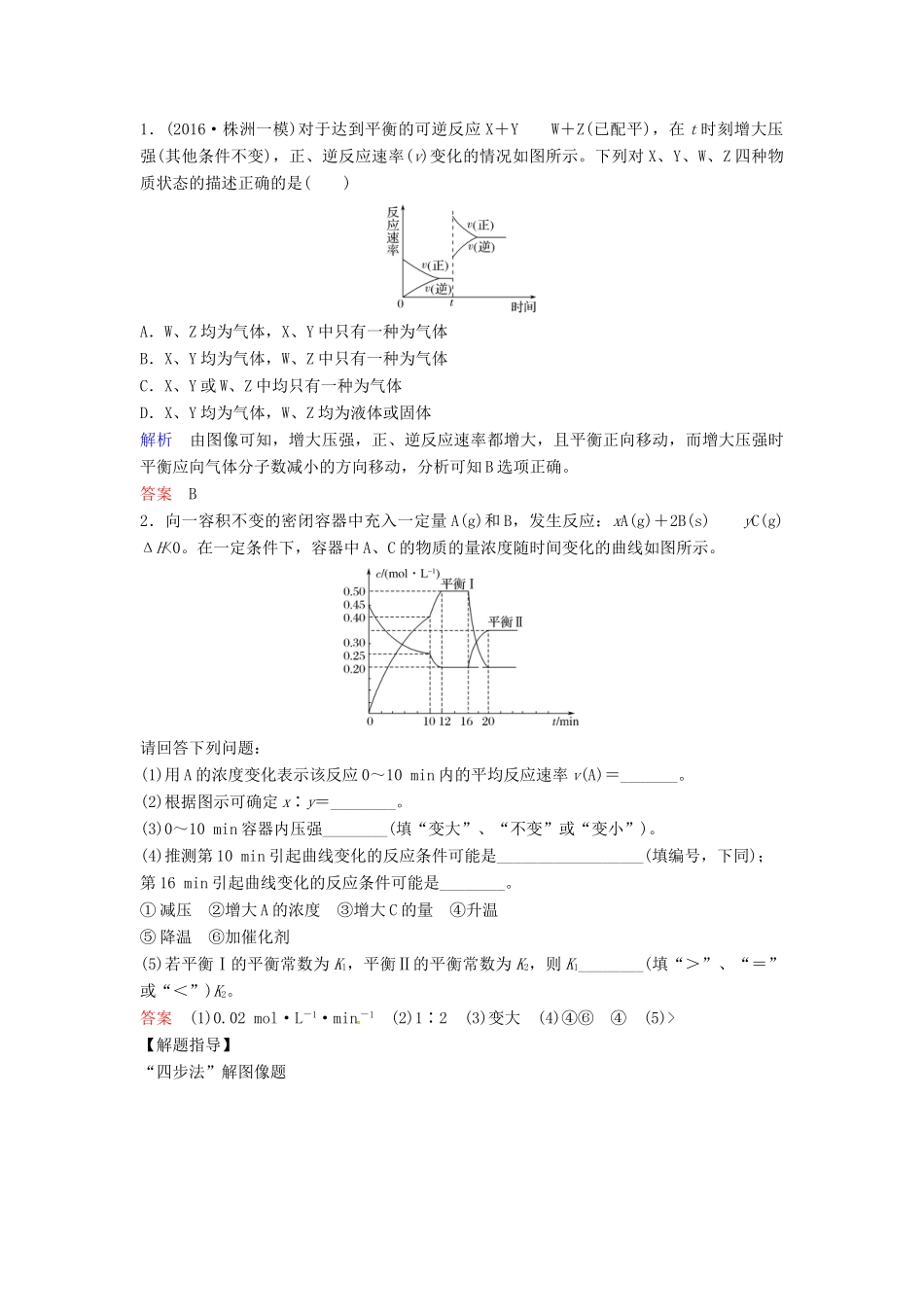

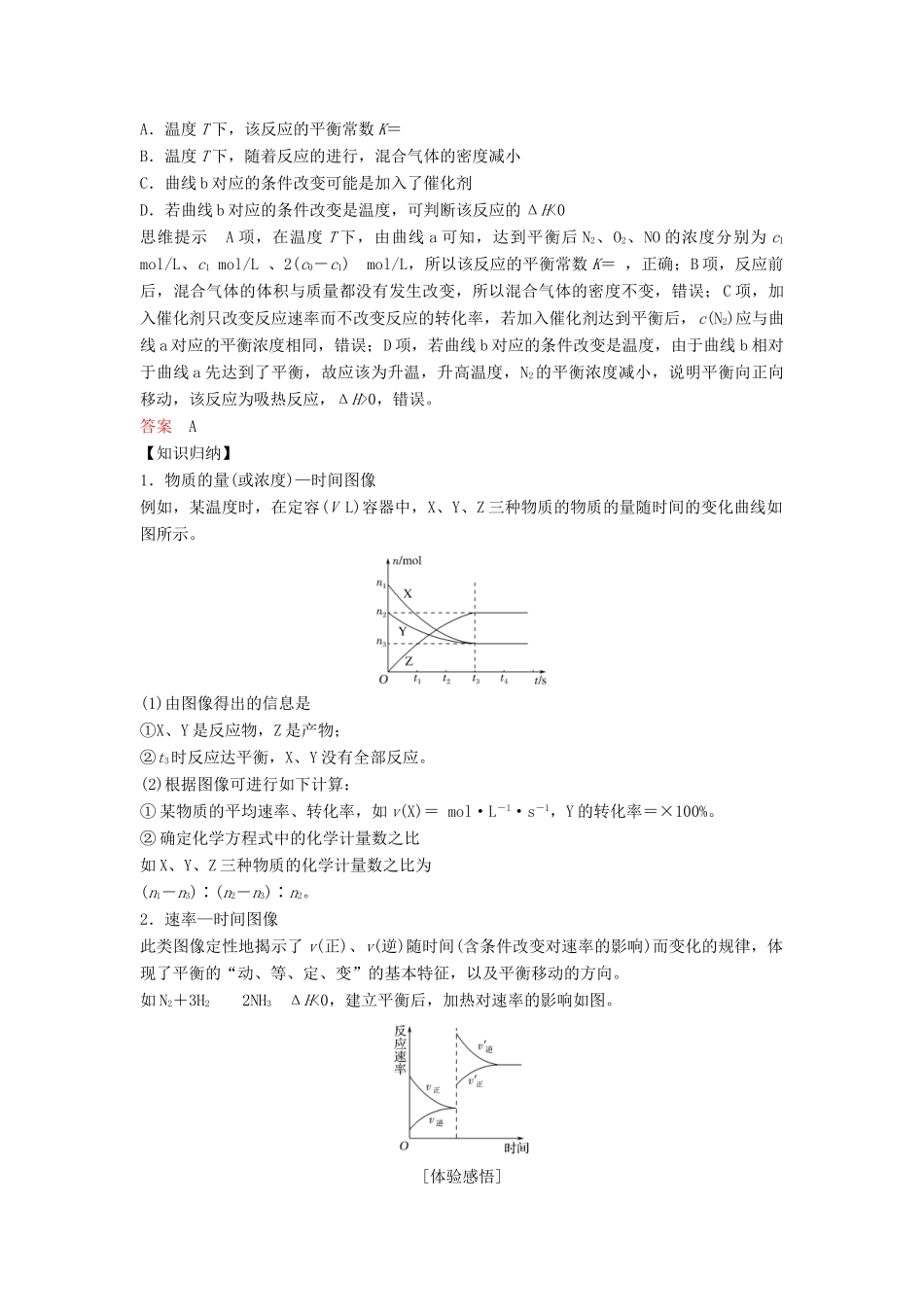

课时 4 巧解平衡及速率图像题[课时诠释]化学反应速率和化学平衡图像类试题是化学试题中的一种特殊题型，其特点是：图像是题目的主要组成部分，把所要考查的化学知识寓于图中曲线上，具有简明、直观、形象的特点。该类试题以选择题为主要题型，偶尔也会在非选择题中出现。因为图像是用二维坐标表示的，所以该类试题包含的信息量比较大，随着高考的不断改革以及对学 科能力要求的不断提高，这种数形结合的试题将频频出现。【思维展示】臭氧是理想的烟气脱硝试剂，其脱硝反应为 2NO2(g)＋O3(g)N2O5(g)＋O2(g)，若反应在恒容密闭容器中进行，下列由该反应相关图像作出的判断正确的是( )选项图像判断思维过程结论A升高温度，平衡常数减小图像特点：放热反应性质特点：温度升高，平衡左移，K 值减小√B0～3 s 内，反应速率为 v(NO2)＝0.2 mol·L－1图像特点：① 时间：3 s② 平衡浓度：0．4 mol·L－1计算公式：v＝×Ct1时仅加入催化剂，平衡正向移动图像特点：平衡不移动结论：加入催化剂，正逆反应速率增大倍数相等但平衡不移动×D达平衡时，仅改变 x，则 x 为c(O2)图像特点：横坐标增大，NO2转化率升高结论：增大 O2浓度平衡左移，NO2转化率降低×微点聚焦一 物质的量(浓度)、速率—时间图像[典题示例]【 示 例 1 】 (2015· 安 徽 理 综 ， 11) 汽 车 尾 气 中 NO 产 生 的 反 应 为 ： N2(g) ＋O2(g)2NO(g)，一定条件下，等物质的量的 N2(g)和 O2(g)在恒容密闭容器中反应，下图曲线 a 表示该反应在温度 T 下 N2的浓度随时间的变化，曲线 b 表示该反应在某一起始反应条件改变时 N2的浓度随时间的变化。下列叙述正确的是( )A．温度 T 下，该反应的平衡常数 K＝B．温度 T 下，随着反应的进行，混合气体的密度减小C．曲线 b 对应的条件改变可能是加入了催化剂D．若曲线 b 对应的条件改变是温度，可判断该反应的 ΔH<0思维提示 A 项，在温度 T 下，由曲线 a 可知，达到平衡后 N2、O2、NO 的浓度分别为 c1 mol/L、c1 mol/L 、2(c0－c1) mol/L，所以该反应的平衡常数 K＝ ，正确；B 项，反应前后，混合气体的体积与质量都没有发生改变，所以混合气体的密度不变，错误；C 项，加入催化剂只改变反应速率而不改变反应的转化率，若加入催化剂达到平衡后，c(N2)应与曲线 a 对应的平衡浓度相同，错误；D 项，若曲线 b 对应的条件改变是温度，由于曲线 b 相对...
