高考地理 必看冲刺提分之地理读图专题 等压线图的判读素材-人教版高三全册地理素材

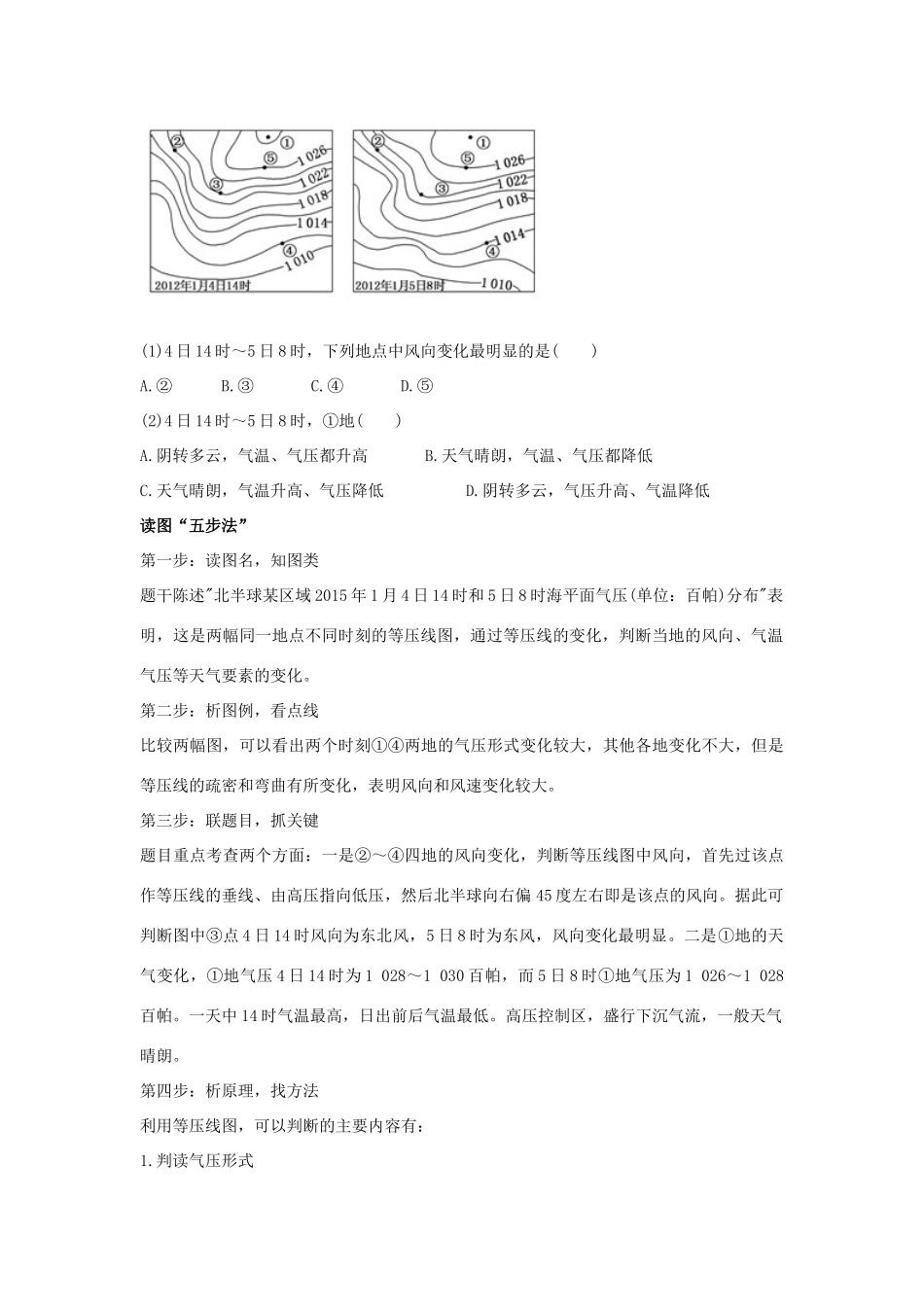

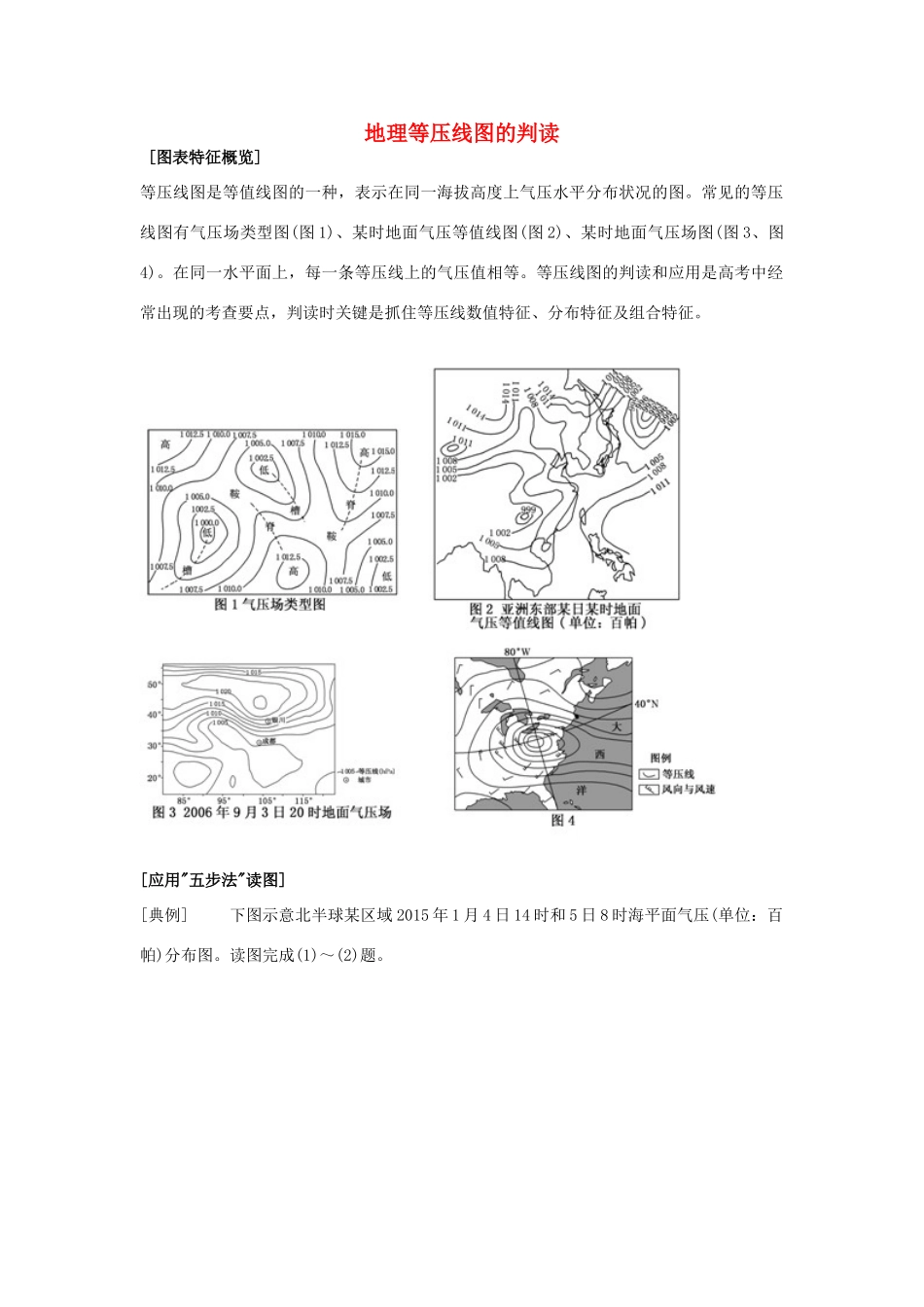

地理等压线图的判读 [图表特征概览]等压线图是等值线图的一种，表示在同一海拔高度上气压水平分布状况的图。常见的等压线图有气压场类型图(图 1)、某时地面气压等值线图(图 2)、某时地面气压场图(图 3、图4)。在同一水平面上，每一条等压线上的气压值相等。等压线图的判读和应用是高考中经常出现的考查要点，判读时关键是抓住等压线数值特征、分布特征及组合特征。 [应用"五步法"读图][典例] 下图示意北半球某区域 2015 年 1 月 4 日 14 时和 5 日 8 时海平面气压(单位：百帕)分布图。读图完成(1)～(2)题。 (1)4 日 14 时～5 日 8 时，下列地点中风向变化最明显的是( )A.② B.③ C.④ D.⑤(2)4 日 14 时～5 日 8 时，①地( )A.阴转多云，气温、气压都升高 B.天气晴朗，气温、气压都降低C.天气晴朗，气温升高、气压降低 D.阴转多云，气压升高、气温降低读图“五步法”第一步：读图名，知图类题干陈述"北半球某区域 2015 年 1 月 4 日 14 时和 5 日 8 时海平面气压(单位：百帕)分布"表明，这是两幅同一地点不同时刻的等压线图，通过等压线的变化，判断当地的风向、气温气压等天气要素的变化。第二步：析图例，看点线比较两幅图，可以看出两个时刻①④两地的气压形式变化较大，其他各地变化不大，但是等压线的疏密和弯曲有所变化，表明风向和风速变化较大。第三步：联题目，抓关键题目重点考查两个方面：一是②～④四地的风向变化，判断等压线图中风向，首先过该点作等压线的垂线、由高压指向低压，然后北半球向右偏 45 度左右即是该点的风向。据此可判断图中③点 4 日 14 时风向为东北风，5 日 8 时为东风，风向变化最明显。二是①地的天气变化，①地气压 4 日 14 时为 1 028～1 030 百帕，而 5 日 8 时①地气压为 1 026～1 028百帕。一天中 14 时气温最高，日出前后气温最低。高压控制区，盛行下沉气流，一般天气晴朗。第四步：析原理，找方法利用等压线图，可以判断的主要内容有：1.判读气压形式(1)低压中心：等压线呈闭合曲线，中心气压比四周气压低(中心为上升气流)。(2)高压中心：等压线呈闭合曲线，中心气压比四周气压高(中心为下沉气流)。(3)高压脊：高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线。(4)低压槽：低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线。(5)鞍部：两处低压和两个高压交汇处，其气压值比高压中心低，比低压中心高。2.判断风向...
