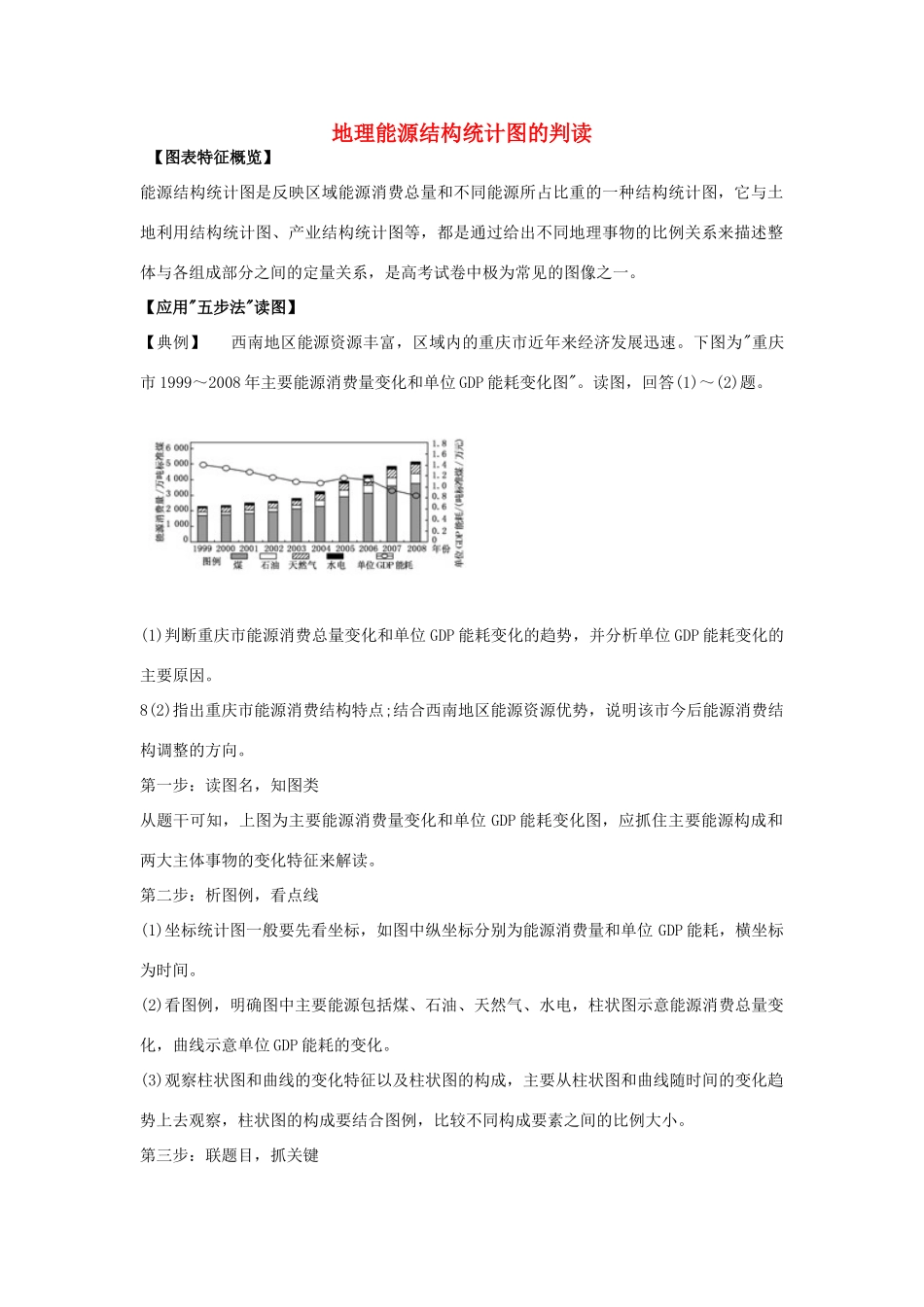

地理能源结构统计图的判读 【图表特征概览】能源结构统计图是反映区域能源消费总量和不同能源所占比重的一种结构统计图，它与土地利用结构统计图、产业结构统计图等，都是通过给出不同地理事物的比例关系来描述整体与各组成部分之间的定量关系，是高考试卷中极为常见的图像之一。【应用"五步法"读图】【典例】 西南地区能源资源丰富，区域内的重庆市近年来经济发展迅速。下图为"重庆市 1999～2008 年主要能源消费量变化和单位 GDP 能耗变化图"。读图，回答(1)～(2)题。 (1)判断重庆市能源消费总量变化和单位 GDP 能耗变化的趋势，并分析单位 GDP 能耗变化的主要原因。8(2)指出重庆市能源消费结构特点;结合西南地区能源资源优势，说明该市今后能源消费结构调整的方向。第一步：读图名，知图类从题干可知，上图为主要能源消费量变化和单位 GDP 能耗变化图，应抓住主要能源构成和两大主体事物的变化特征来解读。第二步：析图例，看点线(1)坐标统计图一般要先看坐标，如图中纵坐标分别为能源消费量和单位 GDP 能耗，横坐标为时间。(2)看图例，明确图中主要能源包括煤、石油、天然气、水电，柱状图示意能源消费总量变化，曲线示意单位 GDP 能耗的变化。(3)观察柱状图和曲线的变化特征以及柱状图的构成，主要从柱状图和曲线随时间的变化趋势上去观察，柱状图的构成要结合图例，比较不同构成要素之间的比例大小。第三步：联题目，抓关键该类图设问主要是比较不同年份能源消费总量的变化和主要能源构成的特点，进而分析其关系、影响、对策等，要根据设问要求去图中寻找针对性的信息。如每年的能源消费总量要看清每个柱状图的总高度，即顶端对应的左侧纵坐标，此图中呈现上升趋势;主要能源构成特点，要看清每个柱状图中各个组成部分的高度，也就是相应图例对应的纵坐标上限和下限之差，此图中主要能源构成呈现出以煤炭为主(煤炭比重大)，石油、天然气、水电的比重较低的特点。每年的单位 GDP 能耗变化要看清曲线上的点对应的右侧纵坐标，呈下降趋势。第四步：析原理，找方法该类图一般结合图中信息、题干信息和教材中区域能源分布特点以及区域能源问题进行分析。抓住不同能源的特点、分布和社会经济因素对能源消费构成的影响以及能源问题的表现、原因、后果及措施进行分析，并能够找出答题规律。如下所示：1.区域能源问题及其解决途径能源问题往往是制约地区经济发展的重要因素，而分析某一地区能源问题，主要包括其能源问题的表现、原因...
