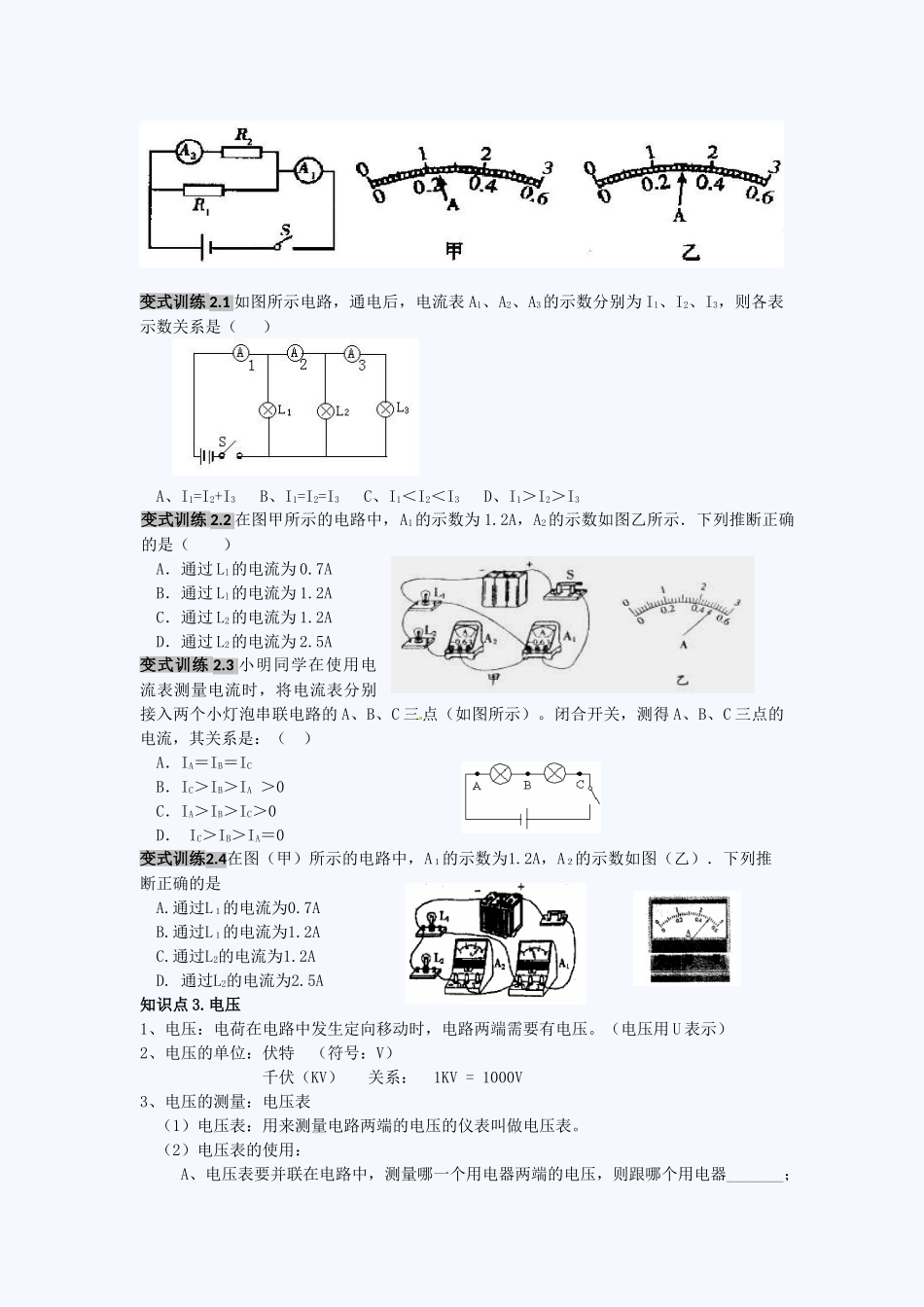

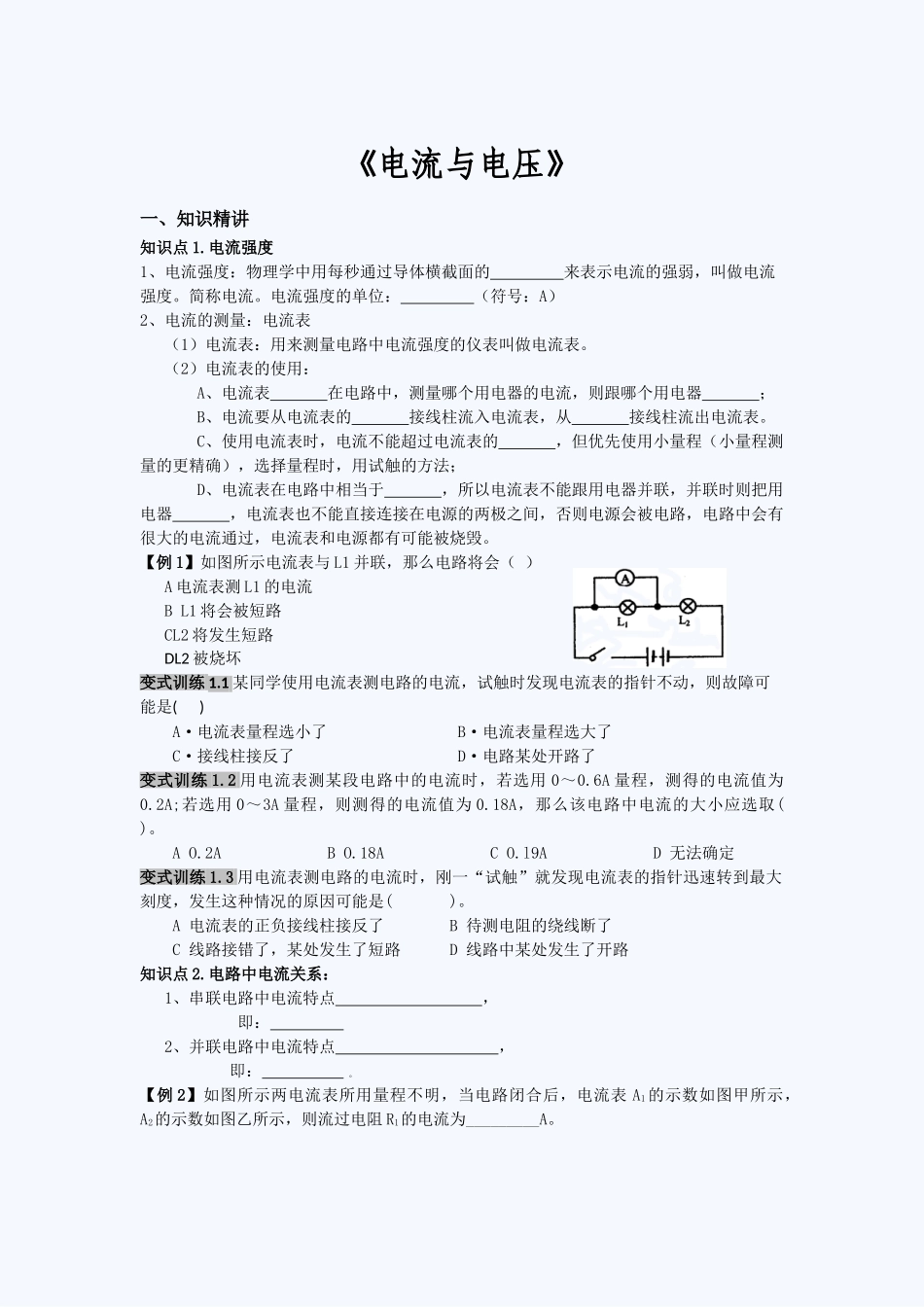

《电流与电压》一、知识精讲知识点 1.电流强度1、电流强度：物理学中用每秒通过导体横截面的 来表示电流的强弱，叫做电流强度。简称电流。电流强度的单位： （符号：A） 2、电流的测量：电流表 （1）电流表：用来测量电路中电流强度的仪表叫做电流表。 （2）电流表的使用： A、电流表 在电路中，测量哪个用电器的电流，则跟哪个用电器 ；B、电流要从电流表的 接线柱流入电流表，从 接线柱流出电流表。C、使用电流表时，电流不能超过电流表的 ，但优先使用小量程（小量程测量的更精确），选择量程时，用试触的方法；D、电流表在电路中相当于 ，所以电流表不能跟用电器并联，并联时则把用电器 ，电流表也不能直接连接在电源的两极之间，否则电源会被电路，电路中会有很大的电流通过，电流表和电源都有可能被烧毁。【例 1】如图所示电流表与 L1 并联，那么电路将会（ ）A 电流表测 L1 的电流B L1 将会被短路CL2 将发生短路DL2 被烧坏变式训练 1.1 某同学使用电流表测电路的电流，试触时发现电流表的指针不动，则故障可能是( ) A·电流表量程选小了 B·电流表量程选大了 C·接线柱接反了 D·电路某处开路了变式训练 1.2 用电流表测某段电路中的电流时，若选用 0～0.6A 量程，测得的电流值为0.2A;若选用 0～3A 量程，则测得的电流值为 0.18A，那么该电路中电流的大小应选取( )。 A O.2A B O.18A C O.l9A D 无法确定变式训练 1.3 用电流表测电路的电流时，刚一“试触”就发现电流表的指针迅速转到最大刻度，发生这种情况的原因可能是( )。 A 电流表的正负接线柱接反了 B 待测电阻的绕线断了C 线路接错了，某处发生了短路 D 线路中某处发生了开路知识点 2.电路中电流关系： 1、串联电路中电流特点 ，即： 2、并联电路中电流特点 ， 即： 。【例 2】如图所示两电流表所用量程不明，当电路闭合后，电流表 A1 的示数如图甲所示，A2的示数如图乙所示，则流过电阻 R1的电流为_________A。变式训练 2.1 如图所示电路，通电后，电流表 A1、A2、A3的示数分别为 I1、I2、I3，则各表示数关系是（ ） A、I1=I2+I3 B、I1=I2=I3 C、I1＜I2＜I3 D、I1＞I2＞I3变式训练 2.2 在图甲所示的电路中，A1的示数为 1.2A，A2的示数如图乙所示．下列推断正确的是（ ）A．通过 Ll的电流为 0.7A B．通过 Ll的电流为 1.2AC．通过 L2的电流为 1.2A D．通过 L2的电流为 2.5A变式训练 2.3...
