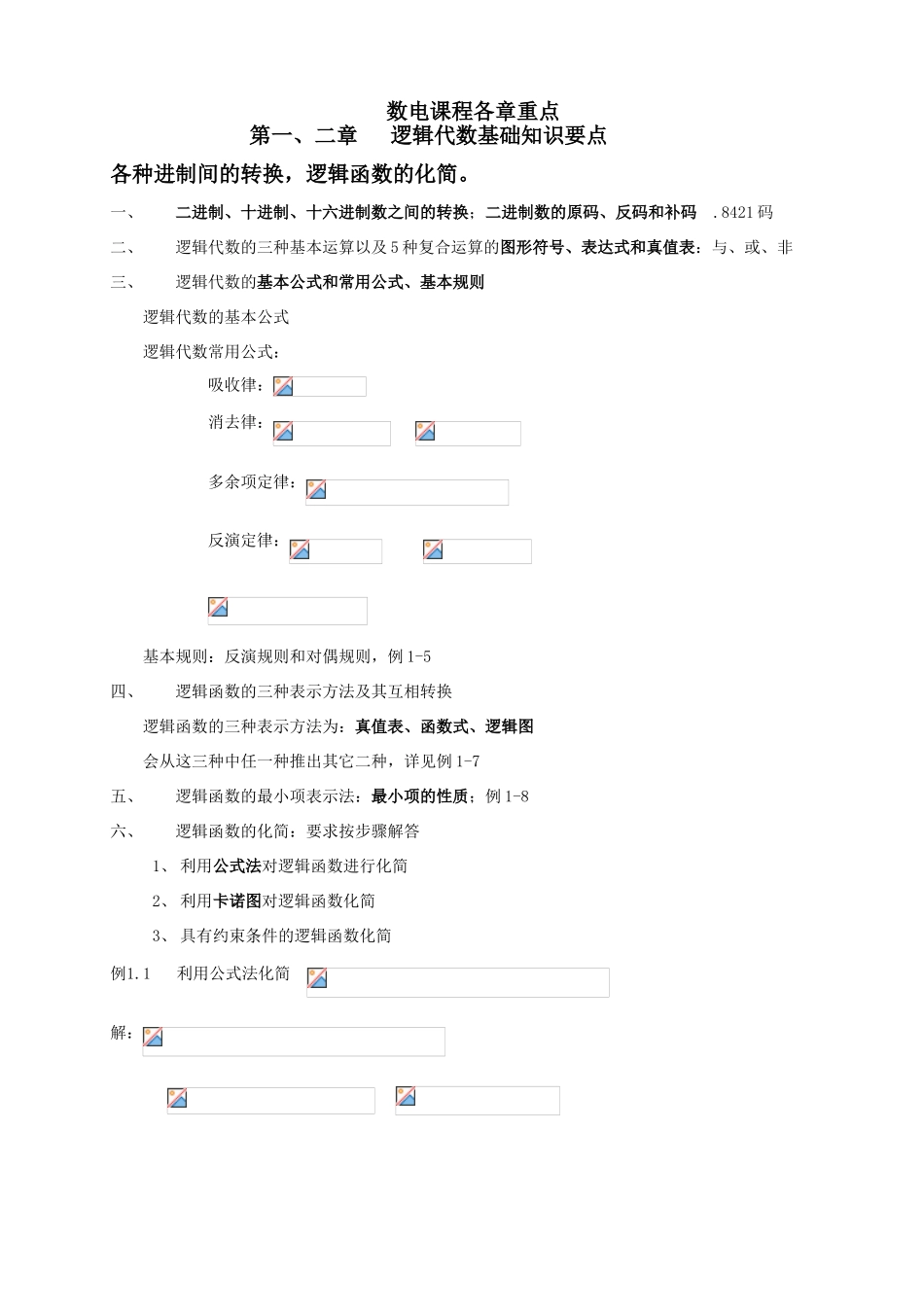

数电课程各章重点第一、二章 逻辑代数基础知识要点各种进制间的转换，逻辑函数的化简。 一、二进制、十进制、十六进制数之间的转换；二进制数的原码、反码和补码 .8421 码二、逻辑代数的三种基本运算以及 5 种复合运算的图形符号、表达式和真值表：与、或、非三、逻辑代数的基本公式和常用公式、基本规则逻辑代数的基本公式逻辑代数常用公式： 吸收律： 消去律： 多余项定律： 反演定律： 基本规则：反演规则和对偶规则，例 1-5四、逻辑函数的三种表示方法及其互相转换逻辑函数的三种表示方法为：真值表、函数式、逻辑图会从这三种中任一种推出其它二种，详见例 1-7五、逻辑函数的最小项表示法：最小项的性质；例 1-8六、逻辑函数的化简：要求按步骤解答1、 利用公式法对逻辑函数进行化简 2、 利用卡诺图对逻辑函数化简3、 具有约束条件的逻辑函数化简例1.1利用公式法化简 解： 例 利用卡诺图化简逻辑函数 约束条件为解：函数 Y 的卡诺图如下： 第三章 门电路知识要点各种门的符号，逻辑功能。 一、三极管开、关状态1、饱和、截止条件：截止：， 饱和：2、反相器饱和、截止推断二、基本门电路及其逻辑符号与门、或非门、非门、与非门、OC 门、三态门、异或；传输门、OC/OD 门及三态门的应用三、门电路的外特性1、输入端电阻特性：对 TTL 门电路而言，输入端通过电阻接地或低电平常，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。 习题 2-75、输出低电平负载电流 IOL6、扇出系数 NO 一个门电路驱动同类门的最大数目第四章 组合逻辑电路知识要点组合逻辑电路的分析、设计，利用集成芯片实现逻辑函数。 （74138, 74151 等）一、组合逻辑电路：任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关二、组合逻辑电路的分析方法（按步骤解题）三、若干常用组合逻辑电路译码器（74LS138）全加器（真值表分析）数据选择器（74151 和 74153）四、组合逻辑电路设计方法（按步骤解题）1、 用门电路设计 2、 用译码器、数据选择器实现例3.1试设计一个三位多数表决电路1、 用与非门实现2、 用译码器 74LS138 实现3、 用双 4 选 1 数据选择器 74LS153解：1. 逻辑定义设 A、B、C 为三个输入变量，Y 为输出变量。 逻辑 1 表示同意，逻辑 0 表示不同意，输出变量Y=1 表示事件成立，逻辑 0 表示事件不成立。 2. 根据题意列出真值表如表所示...
