数字电路试题及答案

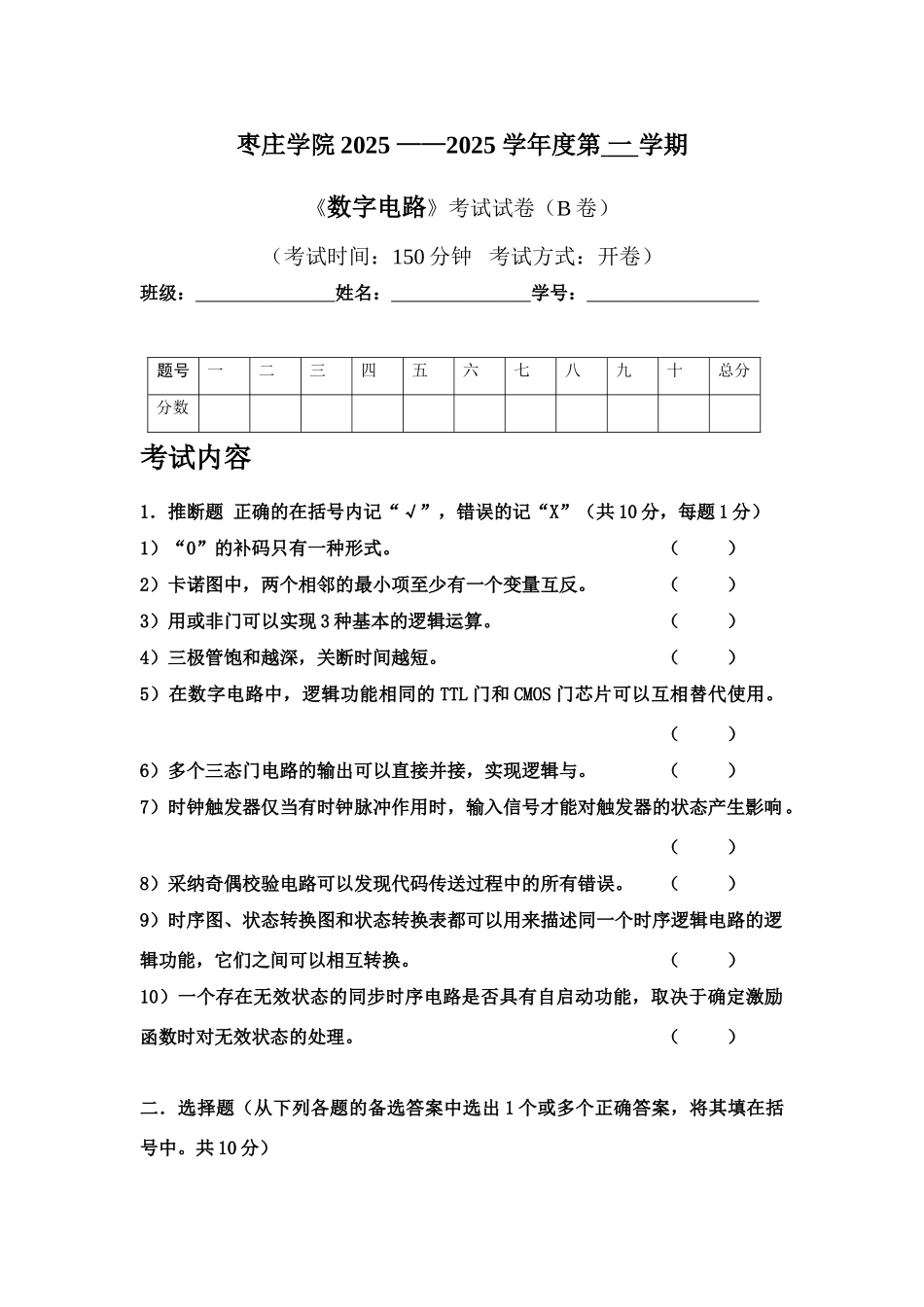

枣庄学院 2025 ——2025 学年度第 一 学期《数字电路》考试试卷（B 卷）（考试时间：150 分钟 考试方式：开卷）班级： 姓名： 学号： 题号一二三四五六七八九十总分分数考试内容1．推断题 正确的在括号内记“√”，错误的记“X”（共 10 分，每题 1 分）1）“0”的补码只有一种形式。 （ ）2）卡诺图中，两个相邻的最小项至少有一个变量互反。（ ）3）用或非门可以实现 3 种基本的逻辑运算。 （ ）4）三极管饱和越深，关断时间越短。 （ ）5）在数字电路中，逻辑功能相同的 TTL 门和 CMOS 门芯片可以互相替代使用。 （ ）6）多个三态门电路的输出可以直接并接，实现逻辑与。 （ ）7）时钟触发器仅当有时钟脉冲作用时，输入信号才能对触发器的状态产生影响。 （ ）8）采纳奇偶校验电路可以发现代码传送过程中的所有错误。（ ）9）时序图、状态转换图和状态转换表都可以用来描述同一个时序逻辑电路的逻辑功能，它们之间可以相互转换。 （ ）10）一个存在无效状态的同步时序电路是否具有自启动功能，取决于确定激励函数时对无效状态的处理。（ ）二．选择题（从下列各题的备选答案中选出 1 个或多个正确答案，将其填在括号中。共 10 分）1． 不能将减法运算转换为加法运算。 （ ）A．原码 B．反码 C．补码2．小数“0”的反码可以写为 。 （ ）A．…0 B．…0 C．…1 D．…13.逻辑函数 F=AB 和 G=A⊙B 满足关系 。 （）A．F= B．F’＝G C．F’＝ D．F＝G14．要使 JK 触发器在时钟脉冲作用下，实现输出，则输入端信号应为 。 （ ） A．J＝K＝0 B．J＝K＝1C．J＝1，K＝0 D．J＝0，K＝15．设计一个同步 10 进制计数器，需要 触发器。 （ ）A．3 个 B．4 个 C．5 个 D．10 个三．两逻辑函数，，求两者的关系。（10 分）四．用与非门－与非门电路实现逻辑函数。（10 分）图 1 Vcc=+5VR&五．已知：TTL 与非门的 IOL＝15mA，IOH＝400μA，VOH＝，VOL=；发光二极管正向导通电压 VD＝2V，正向电流 ID＝5～10mA。求图 1 所示发光二极管驱动电路中R 的取值范围。（10 分）六.电路及其输入波形如图 2 所示，试画出电路的输出波形。（5 分）七．逻辑函数中所有输入变量不能同时为 0，且 A、B 变量不能同时为 1。化简逻辑函数，并推断是否有竞争冒险，若有则用增加冗余项的方法消除。画出实现的逻辑函数 F 的与非门-与非门电路。（15 分）ABCFFCBA图 2&≥...
