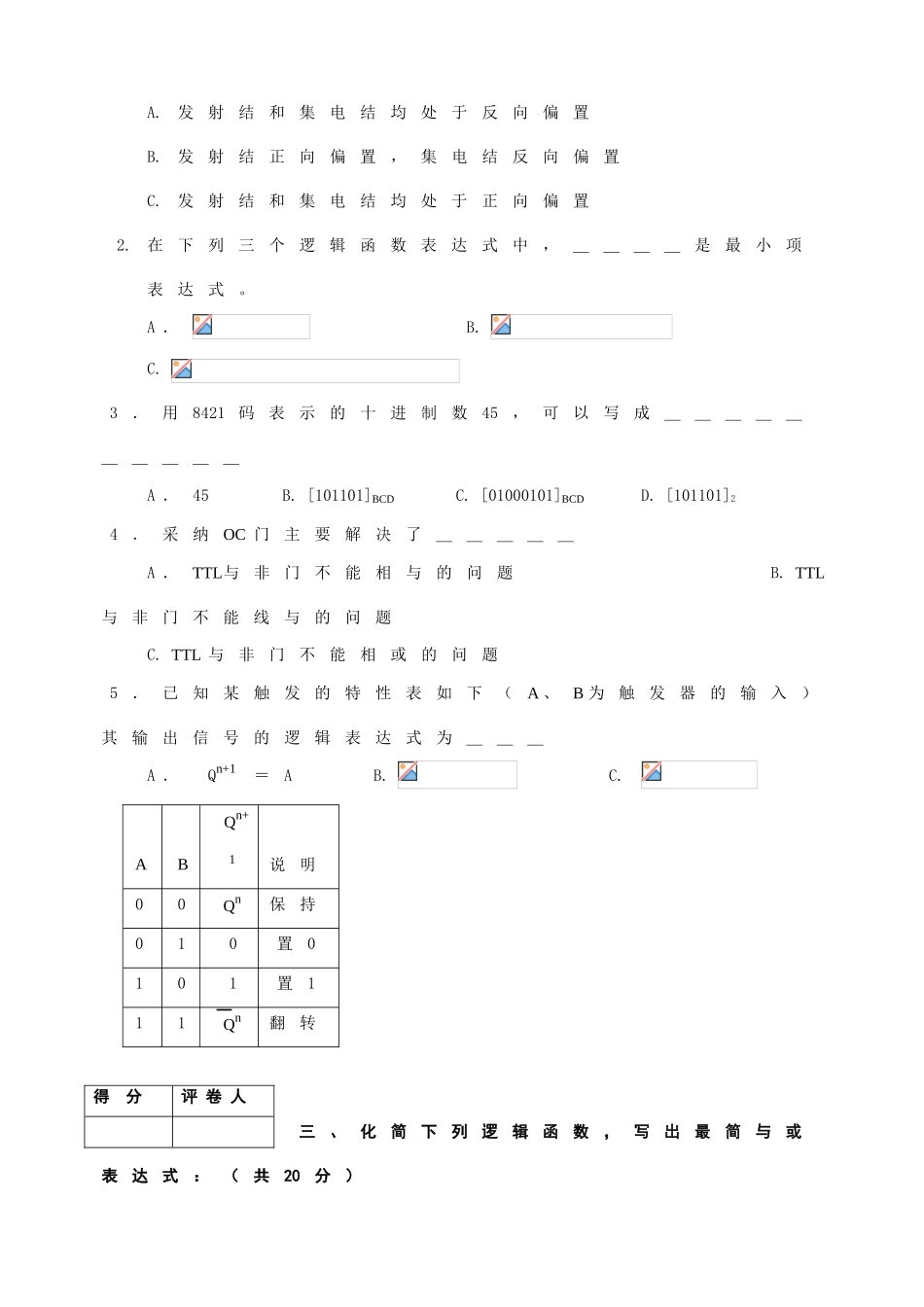

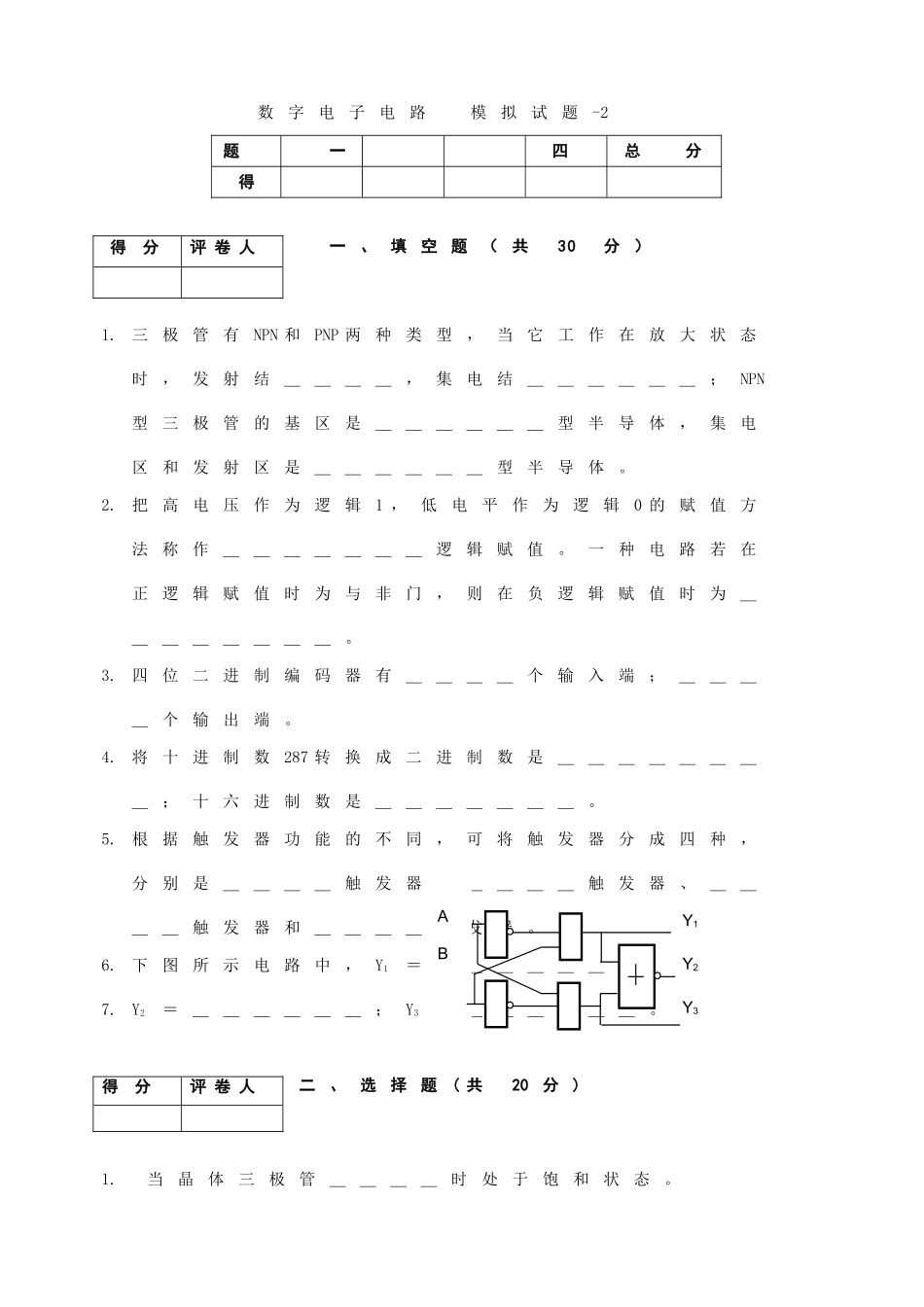

数字电子电路 模拟试题-2题 号 一 二 三四总 分 得 分 一、填空题（共30分）1.三极管有NPN 和PNP 两种类型，当它工作在放大状态时，发射结＿＿＿＿，集电结＿＿＿＿＿＿；NPN型三极管的基区是＿＿＿＿＿＿型半导体，集电区和发射区是＿＿＿＿＿＿型半导体。2.把高电压作为逻辑1 ，低电平作为逻辑0 的赋值方法称作＿＿＿＿＿＿＿逻辑赋值。一种电路若在正逻辑赋值时为与非门，则在负逻辑赋值时为＿＿＿＿＿＿＿＿。3.四位二进制编码器有＿＿＿＿个输入端；＿＿＿＿个输出端。4.将十进制数287 转换成二进制数是＿＿＿＿＿＿＿＿；十六进制数是＿＿＿＿＿＿＿。5.根据触发器功能的不同，可将触发器分成四种，分别是＿＿＿＿触发器、＿＿＿＿触发器、＿＿＿＿触发器和＿＿＿＿触发器。6.下图所示电路中，Y1 ＝＿＿＿＿＿＿；7.Y2 ＝＿＿＿＿＿＿；Y3 ＝＿＿＿＿＿＿。二、选择题( 共 20分)1. 当晶体三极管＿＿＿＿时处于饱和状态。 得 分评 卷 人得 分评 卷 人ABY1Y2Y3A.发射结和集电结均处于反向偏置B.发射结正向偏置，集电结反向偏置C.发射结和集电结均处于正向偏置2.在下列三个逻辑函数表达式中，＿＿＿＿是最小项表达式。A ． B. C. 3．用8421码表示的十进制数45，可以写成＿＿＿＿＿＿＿＿＿＿A ．45 B. [101101]BCD C. [01000101]BCD D. [101101]2 4．采纳OC 门主要解决了＿＿＿＿＿A ．TTL与非门不能相与的问题 B. TTL与非门不能线与的问题C. TTL 与非门不能相或的问题 5．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为＿＿＿A ． Qn+1 ＝A B. C. ABQn+1说明00Qn保持010置0101置111Qn翻转三、化简下列逻辑函数，写出最简与或表达式：（共20分）得 分评 卷 人1 ．2 ．Y2＝Σm （0 ，1 ，8 ，9 ，10，11）3 ．Y3见如下卡诺图CDAB 00011110000101011╳1╳110101100101四、分析设计题 ( 共 30分) 1 ．四选一数据选择器的功能见下表，要实现Y （A ，B ，C ）＝Σm （1 ，4 ，6 ，7 ）功能，芯片应如何连接，画出电路连接图（需写出必要的解题步骤）（20分）EABW1╳╳高阻000D0001D1010D2011D3得 分评 卷 人CY AB W A EB D0 D1 D2 D3 ２．触发器电路如下图所示，试根据CP及输入波形画出输出端Q1 、Q2 的波形。设各触发器的初始状态均为“0” （10分）。Q1 Q1A CPQ2ACPD Q QCPAQ1Q2 数 字 电 子 电 路 模 拟...
