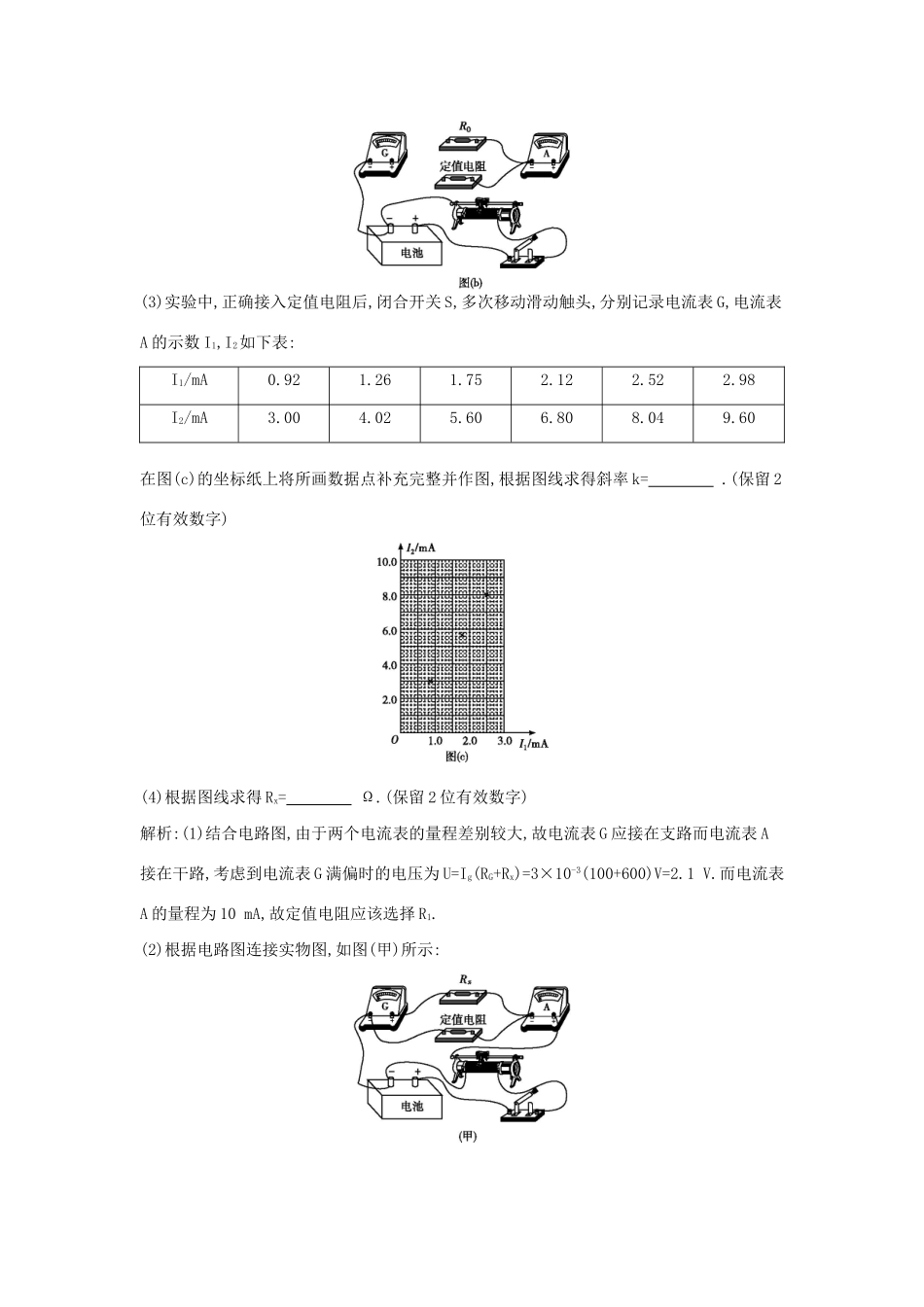

专题十二电学实验(限时:45分钟)【测控导航】考点题号(难易度)1.电表的工作原理及改装2(中)2.测电阻为核心的实验1(中)3.测电源电动势为核心的实验5(中)4.实物图连接6(中)5.多用电表的使用3(易)6.创新探究性实验4(中)1.(2015太原市一模)为测量电阻Rx(约600Ω)的阻值,实验室可供选择的器材有:A.电流表G(0～3mA,内阻RG=100Ω)B.电流表A(0～10mA,内阻未知)C.定值电阻R1(300Ω)D.定值电阻R2(30Ω)E.滑动变阻器R(0～20Ω)F.直流电源(E=3V,内阻不计)G.开关S及导线若干某同学用图(a)的电路进行测量,回答下列问题:(1)定值电阻应选择(“选填R1”“或R2”).(2)按图(a)的电路将图(b)的实物连成实验电路(图中已画出部分电路).(3)实验中,正确接入定值电阻后,闭合开关S,多次移动滑动触头,分别记录电流表G,电流表A的示数I1,I2如下表:I1/mA0.921.261.752.122.522.98I2/mA3.004.025.606.808.049.60在图(c)的坐标纸上将所画数据点补充完整并作图,根据图线求得斜率k=.(保留2位有效数字)(4)根据图线求得Rx=Ω.(保留2位有效数字)解析:(1)结合电路图,由于两个电流表的量程差别较大,故电流表G应接在支路而电流表A接在干路,考虑到电流表G满偏时的电压为U=Ig(RG+Rx)=3×10-3(100+600)V=2.1V.而电流表A的量程为10mA,故定值电阻应该选择R1.(2)根据电路图连接实物图,如图(甲)所示:(3)将所漏数据点描出,由此可得出各数据点大体在一直线上,过这些点作直线,如图(乙)所示,由图像得斜率为k==≈3.2.(4)由实验原理可得,I1(Rx+RG)=(I2-I1)R1,整理得I2=I1,结合(3),故有=3.2,代入数据得Rx=5.6×102Ω.答案:(1)R1(2)见解析(3)图见解析3.2(4)5.6×1022.(2015九江市二模)“”在把电流表改装为电压表的实验中,需利用如图所示的电路测定电流表的内阻,步骤如下:①连接S1(S2未接通),调节R1,使电流表指针偏转到满刻度;②保持S1闭合,再接通S2,调节R2,使电流表指针偏转到满刻度的1/2;③读出R2的阻值,可得到Rg=(填表达式)已知电源的电动势为3V,内阻不计,电流表满偏电流为500μA,其内阻约在50Ω左右,实验室配有的可变电阻有A.电阻箱(0～999.9Ω)B.电阻箱(0～99.9Ω)C.滑动变阻器(0～10kΩ)D.滑动变阻器(0～1kΩ)(1)电路中R1应选,R2应选.(填序号)(2)上述实验中电流表内阻的测量值和真实值相比(“”“”选填偏大或偏小).(3)如果测得该电流表内阻阻值为55Ω,要将其改装为量程为3V电压表,应联个阻值为Ω的电阻.解析:在题意条件下,可粗略的认为干路电流不变,电流表半偏时,R2支路电流与电流表支路电流相等,根据串联电压相等,可知电流表内阻等于R2(1)电流表的满偏电流Ig=500μA=5.0×10-4A,电路最小电阻R最小==Ω≈6000Ω=6kΩ,则变阻器R1阻值的最小阻值=R最小-Rg=6000Ω-50Ω=5950Ω,则变阻器R1应选C,电阻箱需选用大于50Ω且接近50Ω的阻值,因此R2应选B.(2)接通S2时,整个电路阻值变小,电路电流变大,大于接通S2前的电路电流,即大于电流表的满偏电流,调节R2,使电流表指针偏转到满刻度的,则流过R2的电流大于电流表满偏电流的,R2的阻值小于电流表内阻,即电流表内阻测量值偏小.(3)将电流表改装成电压表,应串联一个电阻,电压表内阻R==6000Ω,串联电阻的阻值R串=R-Rg′=6000Ω-55Ω=5945Ω.答案:③R2(1)CB(2)偏小(3)串59453.(2015南昌一模)某同学在测量一根粗细均匀合金丝电阻率的实验中,其主要实验步骤为:①用多用电表测量该合金丝的电阻②用刻度尺测出合金丝的长度,用螺旋测微器测出其直径③再用伏安法测合金丝的电阻回答下列问题:(1)用多用电表测量合金丝的电阻①“开始选用×10”倍率的欧姆挡测量发现多用电表指针偏转过大,为使测量比较精确,应将选择开关拨至(“选填×100”“或×1”)倍率的欧姆挡.②每次换挡后,需重新,再进行测量.③测量合金丝的多用电表的指针位置如图(甲)所示,则该合金丝的电阻测量值是Ω.(2)用伏安法测合金丝的电阻并得出电阻率①现有电源(4V,内阻可不计),滑动变阻器(0～50Ω),电流表(0～0.6A,内阻约0.125Ω),电压表(0～3V,内阻约3kΩ),开关和导线若干.为了减小测量误差,实验电路应采用图(乙)中的[“选填图(a)”“或图(b)”].②实验得到的合金丝电阻率ρ测(“”“”“”选填大于小于或等于)合金丝的真实电阻率ρ真.解析:(1)①...
