施工图纸会审的常见问题汇总

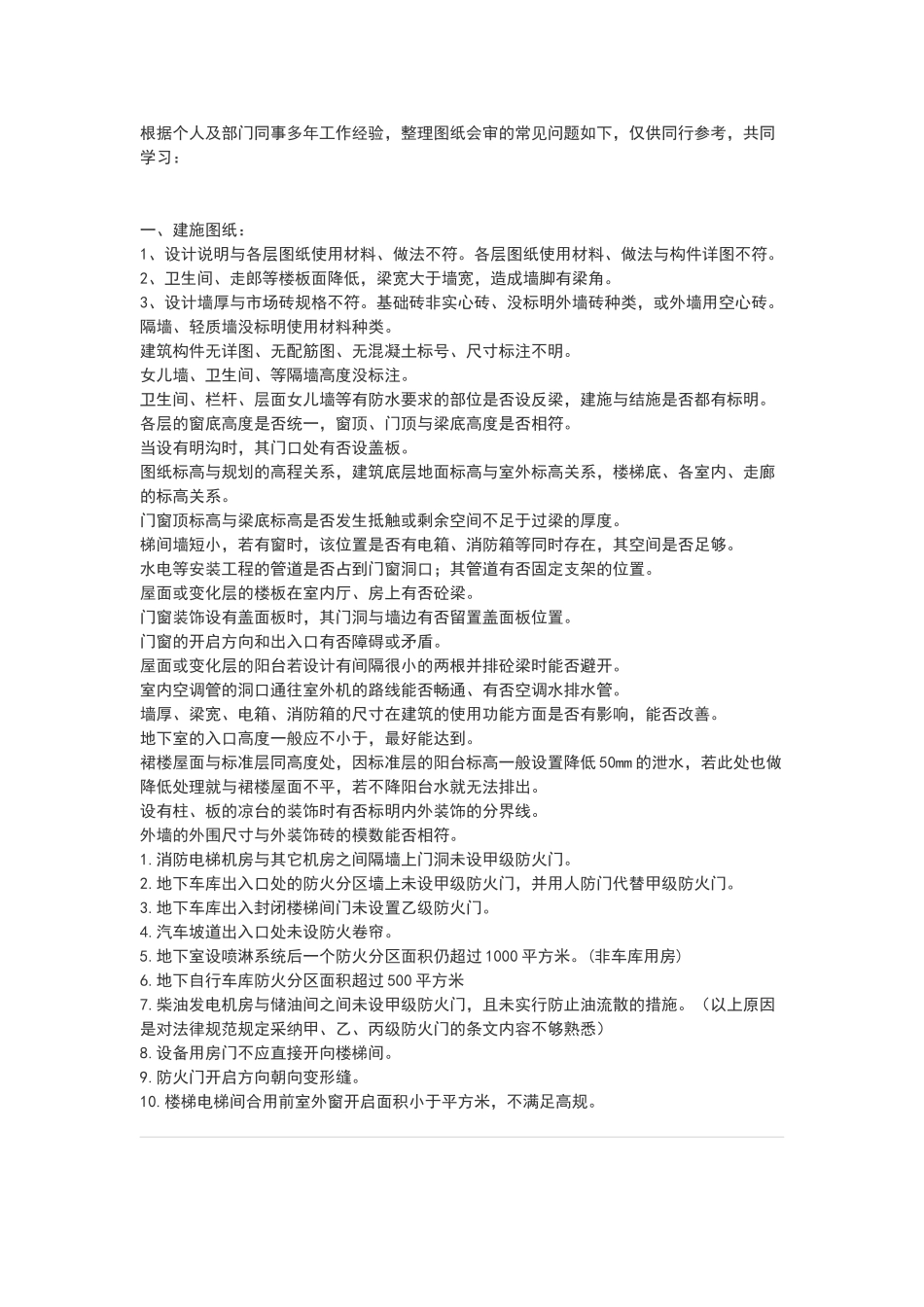

根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。各层图纸使用材料、做法与构件详图不符。2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。3、设计墙厚与市场砖规格不符。基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。隔墙、轻质墙没标明使用材料种类。建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。女儿墙、卫生间、等隔墙高度没标注。卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。当设有明沟时，其门口处有否设盖板。图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。屋面或变化层的楼板在室内厅、房上有否砼梁。门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。门窗的开启方向和出入口有否障碍或矛盾。屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避开。室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。地下室的入口高度一般应不小于，最好能达到。裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低 50mm 的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。设有柱、板的凉台的装饰时有否标明内外装饰的分界线。外墙的外围尺寸与外装饰砖的模数能否相符。1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。3.地下车库出入封闭楼梯间门未设置乙级防火门。4.汽车坡道出入口处未设防火卷帘。5.地下室设喷淋系统后一个防火分区面积仍超过 1000 平方米。(非车库用房)6.地下自行车库防火分区面积超过 500 平方米7.柴油发电机房与储油间之间未设甲级防火门，且未实行防止油流散的措施。（以上原因是对法律规范规定采纳甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。9.防火门开启方向朝向变形缝。10.楼...
