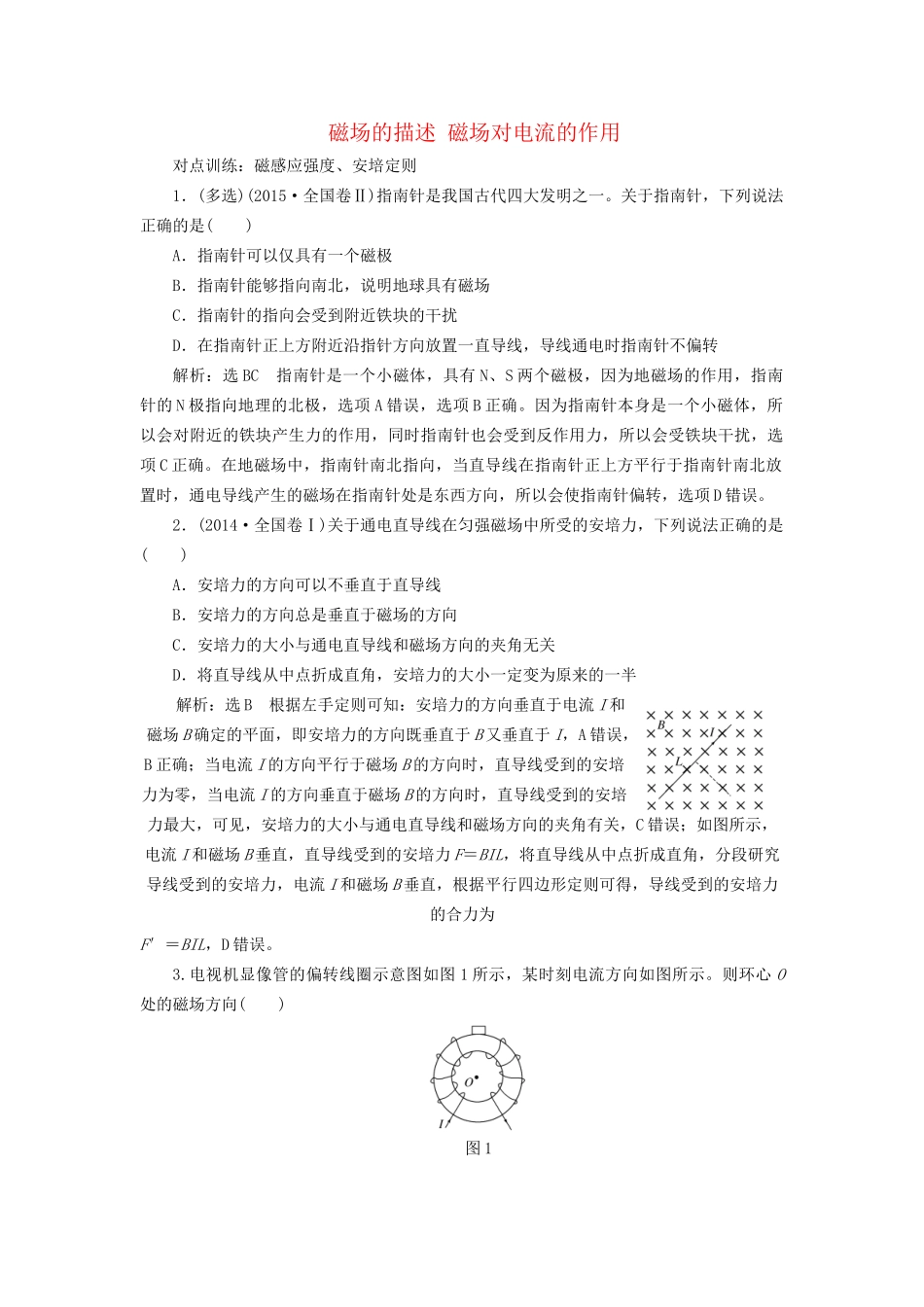

磁场的描述磁场对电流的作用对点训练：磁感应强度、安培定则1．(多选)(2015·全国卷Ⅱ)指南针是我国古代四大发明之一。关于指南针，下列说法正确的是()A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转解析：选BC指南针是一个小磁体，具有N、S两个磁极，因为地磁场的作用，指南针的N极指向地理的北极，选项A错误，选项B正确。因为指南针本身是一个小磁体，所以会对附近的铁块产生力的作用，同时指南针也会受到反作用力，所以会受铁块干扰，选项C正确。在地磁场中，指南针南北指向，当直导线在指南针正上方平行于指南针南北放置时，通电导线产生的磁场在指南针处是东西方向，所以会使指南针偏转，选项D错误。2．(2014·全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是()A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半解析：选B根据左手定则可知：安培力的方向垂直于电流I和磁场B确定的平面，即安培力的方向既垂直于B又垂直于I，A错误，B正确；当电流I的方向平行于磁场B的方向时，直导线受到的安培力为零，当电流I的方向垂直于磁场B的方向时，直导线受到的安培力最大，可见，安培力的大小与通电直导线和磁场方向的夹角有关，C错误；如图所示，电流I和磁场B垂直，直导线受到的安培力F＝BIL，将直导线从中点折成直角，分段研究导线受到的安培力，电流I和磁场B垂直，根据平行四边形定则可得，导线受到的安培力的合力为F′＝BIL，D错误。3.电视机显像管的偏转线圈示意图如图1所示，某时刻电流方向如图所示。则环心O处的磁场方向()图1A．向下B．向上C．垂直纸面向里D．垂直纸面向外解析：选A对于左右两个螺线管，由安培定则可以判断出上方均为磁场北极，下方均为磁场南极，所以环心O处的磁场方向向下，即A选项正确。4.(多选)有两根长直导线a、b互相平行放置，如图2所示为垂直于导线的截面图。在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等。若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()图2A．M点和N点的磁感应强度大小相等，方向相同B．M点和N点的磁感应强度大小相等，方向相反C．在线段MN上各点的磁感应强度都不可能为零D．在线段MN上只有一点的磁感应强度为零解析：选BD两根导线分别在M点和N点产生的磁感应强度大小相等，方向如图所示，分析得θ1＝θ2＝θ3＝θ4，矢量相加可知M点、N点的磁感应强度大小相等，方向相反，选项B正确；线段MN中点O的磁感应强度为零，选项D正确。5.如图3所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。ab、bc和cd段的长度均为L，且∠abc＝∠bcd＝135°。流经导线的电流为I，方向如图中箭头所示。判断导线abcd所受到的磁场的作用力的合力，下列说法正确的是()图3A．方向沿纸面向上，大小为(＋1)ILBB．方向沿纸面向上，大小为(－1)ILBC．方向沿纸面向下，大小为(＋1)ILBD．方向沿纸面向下，大小为(－1)ILB解析：选A将导线分为三段直导线，根据左手定则分别判断出安培力的方向，根据F＝BIL计算出安培力的大小，再求合力。导线所受合力F＝BIL＋2BILsin45°＝(＋1)ILB。对点训练：安培力作用下的平衡和运动问题6．(2016·汕头质检)如图4所示，两个圆形线圈P和Q，悬挂在光滑绝缘杆上，通以方向相同的电流，若I1＞I2，P、Q受到安培力大小分别为F1和F2，则P和Q()图4A．相互吸引，F1＞F2B．相互排斥，F1＞F2C．相互排斥，F1＝F2D．相互吸引，F1＝F2解析：选D由于P、Q“”通以同向电流，据同向电流相吸，异向电流相斥可知，P、Q是相互吸引的，P、Q之间的相互吸引力遵循牛顿第三定律，总是等大、反向。7．(多选)(2015·汕头二模)如图5是自动跳闸的闸刀开关，闸刀处于垂直纸面向里的匀强磁场中，当CO间...
