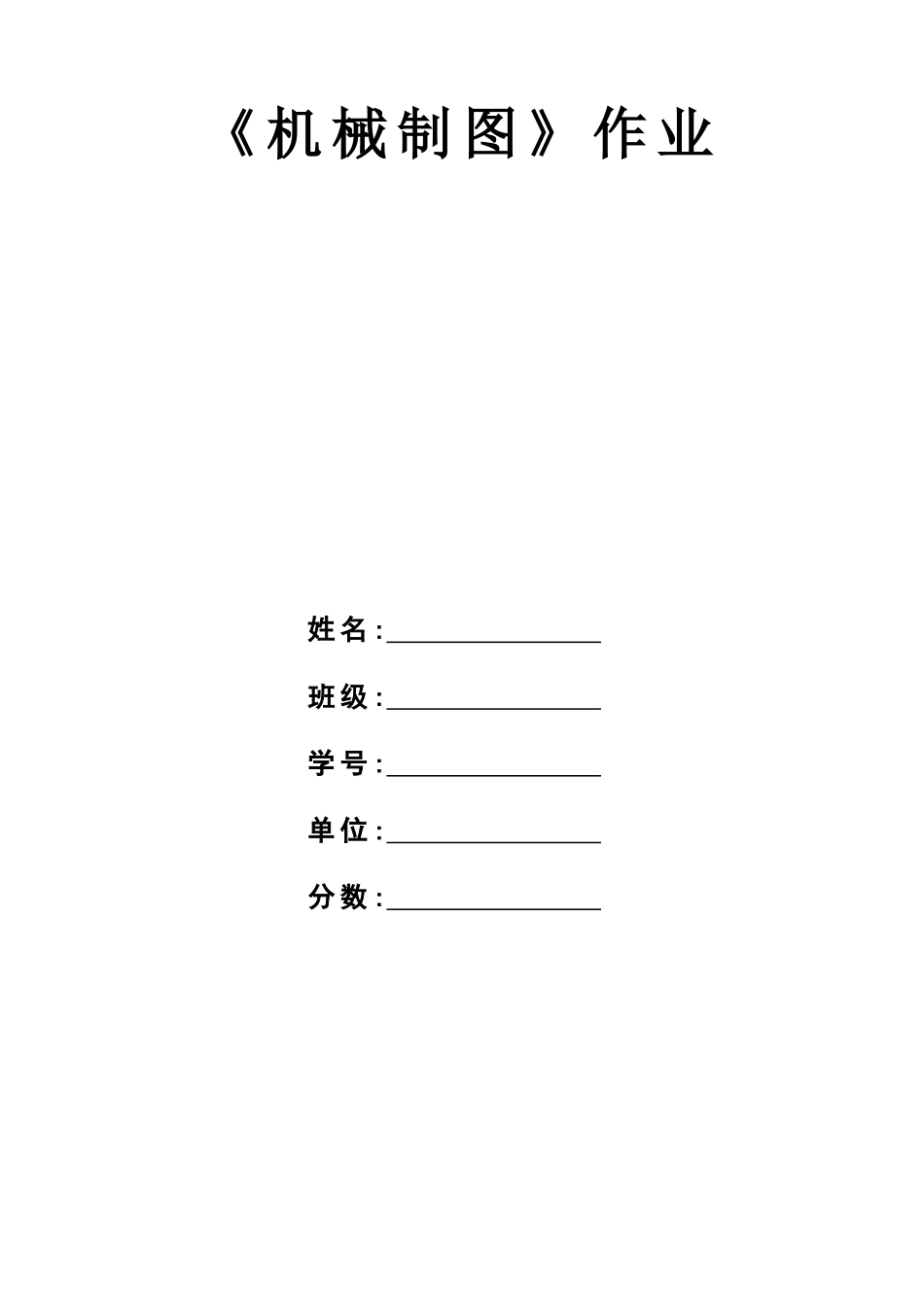

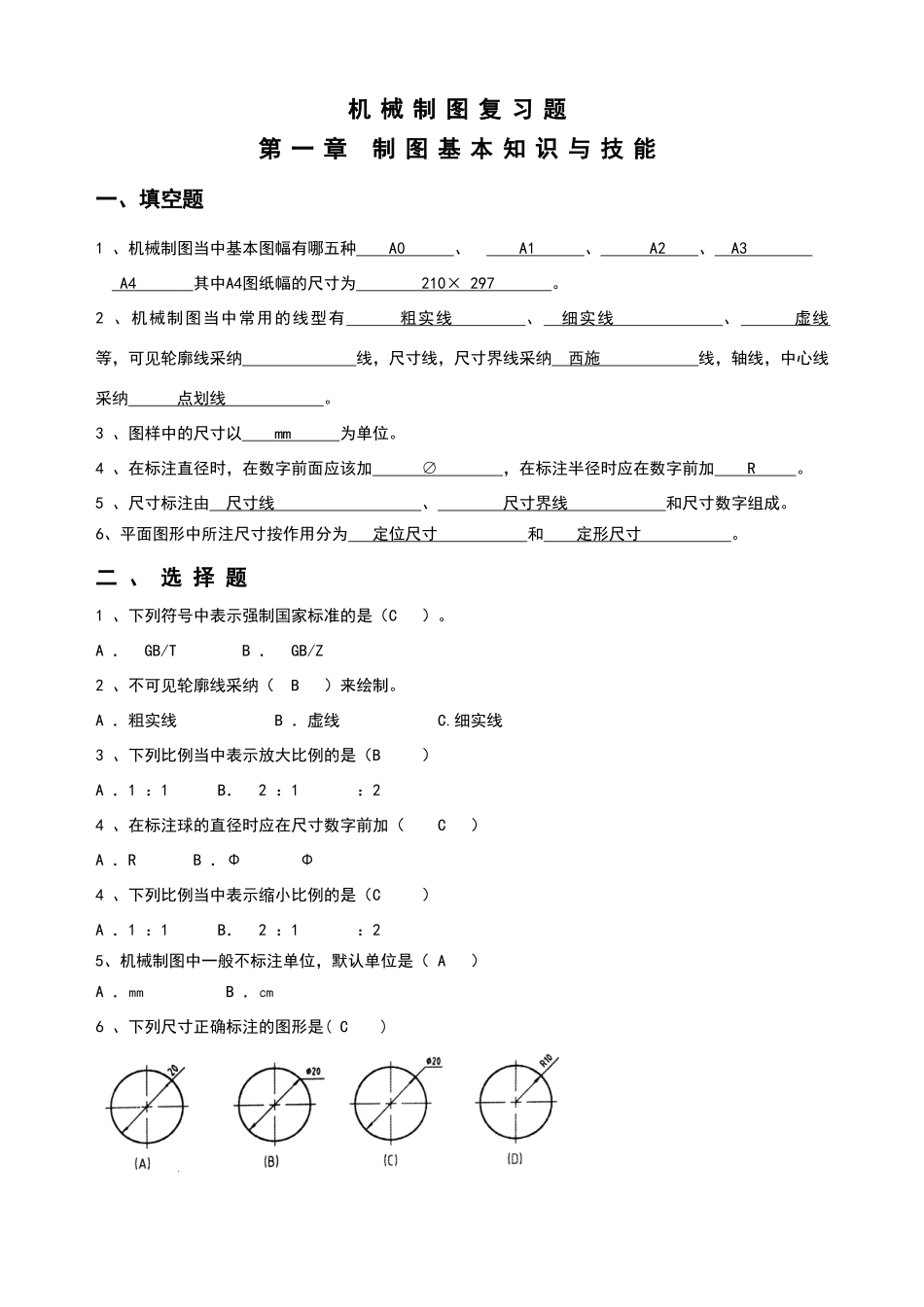

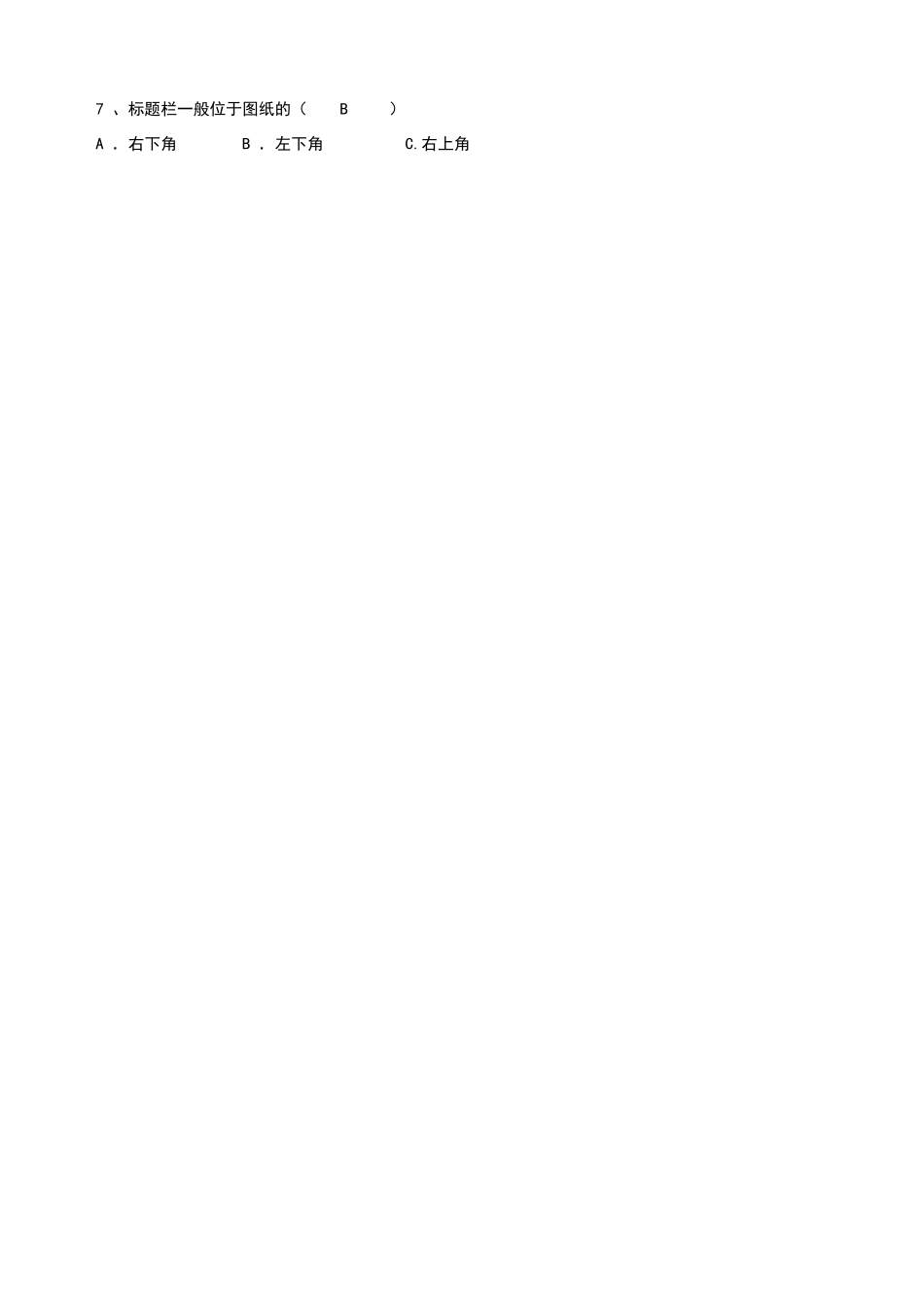

《 机 械 制 图 》 作 业姓 名 : 班 级 : 学 号 : 单 位 : 分 数 : 机 械 制 图 复 习 题第 一 章 制 图 基 本 知 识 与 技 能一、填空题1 、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210× 297 。2 、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采纳 线，尺寸线，尺寸界线采纳 西施 线，轴线，中心线采纳 点划线 。3 、图样中的尺寸以 mm 为单位。4 、在标注直径时，在数字前面应该加 ∅，在标注半径时应在数字前加 R 。5 、尺寸标注由 尺寸线 、 尺寸界线 和尺寸数字组成。6、平面图形中所注尺寸按作用分为 定位尺寸 和 定形尺寸 。二 、 选 择 题1 、下列符号中表示强制国家标准的是（C ）。A ． GB/T B ． GB/Z 2 、不可见轮廓线采纳（ B ）来绘制。A ．粗实线 B ．虚线 C.细实线3 、下列比例当中表示放大比例的是（B ）A ．1 ：1 B． 2 ：1 ：24 、在标注球的直径时应在尺寸数字前加（ C ）A ．R B ．Φ Φ4 、下列比例当中表示缩小比例的是（C ）A ．1 ：1 B． 2 ：1 ：25、机械制图中一般不标注单位，默认单位是（ A ）A ．㎜ B ．㎝ 6 、下列尺寸正确标注的图形是( C )7 、标题栏一般位于图纸的（ B ）A ．右下角 B ．左下角 C.右上角第 二 章 正 投 影 作 图 基 础一、填空题1、工程上常采纳的投影法是 中心投影法 和 平行投影法 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影法 和 斜投影法 法。2、当直线平行于投影面时，其投影 反映实长，这种性质叫 真实性 性，当直线垂直投影面时，其投影为一点，这种性质叫 集聚性 性，当平面倾斜于投影面时，其投影 为缩短的直线 （原图的类似行），这种性质叫 类似性 性。3、主视图所在的投影面称为 正投影面 ，简称 正面 ，用字母 V 表示，俯视图所在的投影面称为 水平面 ，简称 水平面 ，用字母 H 表示。左视图所在的投影面称为 侧立投影面 简称 侧面 ，用字母 W 表示。4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。5、零件有长宽高三个方向的尺寸，主视图上只能反映零件的 长 和 高 ，俯视图上只能反映零件的 长 和 宽 ，左视图上只能反映零件的 高 ...
