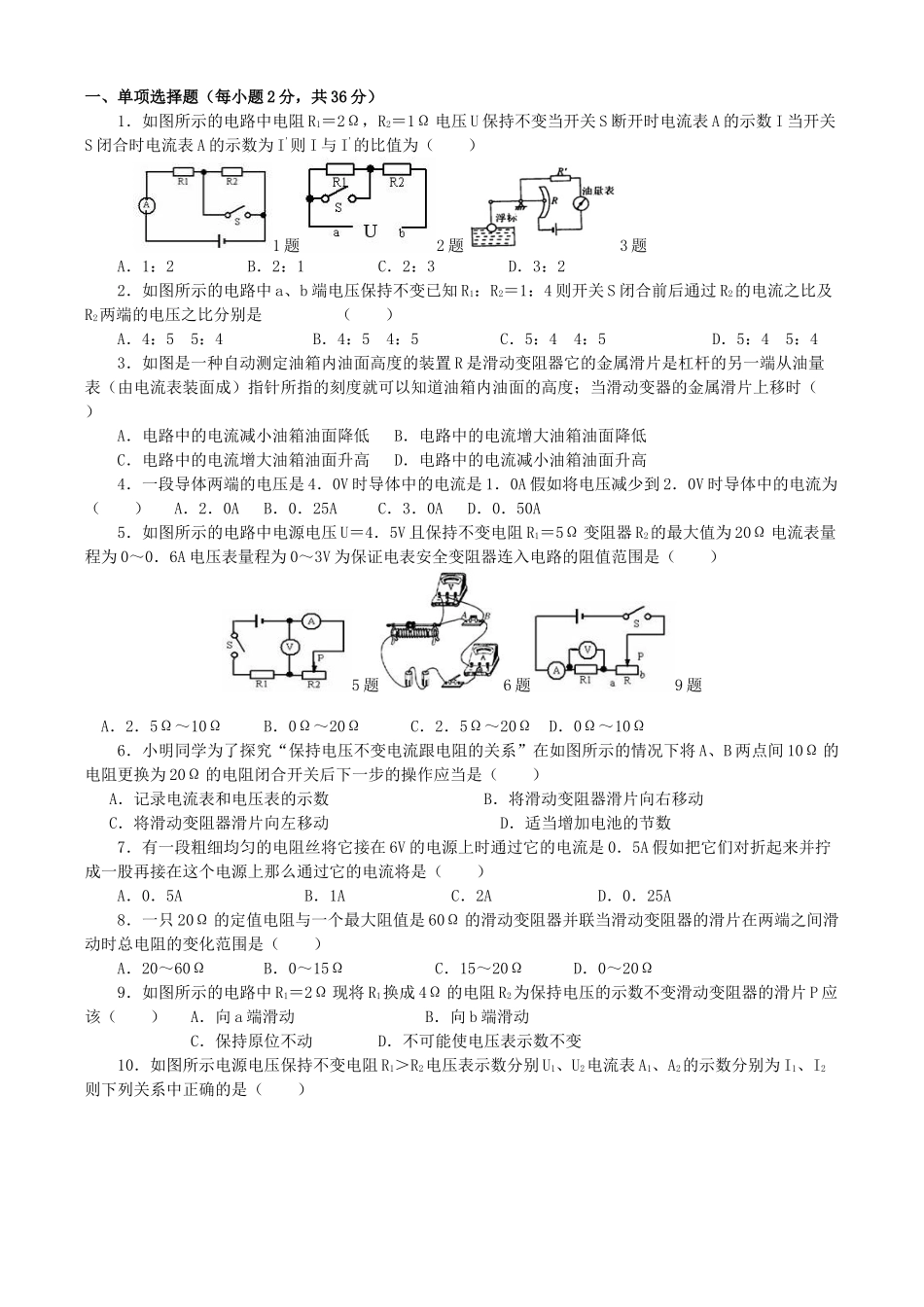

一、单项选择题（每小题 2 分，共 36 分）1．如图所示的电路中电阻 R1＝2Ω，R2＝1Ω 电压 U 保持不变当开关 S 断开时电流表 A 的示数 I 当开关S 闭合时电流表 A 的示数为 I'则 I 与 I'的比值为（ ） 1 题2 题3 题A．1：2 B．2：1 C．2：3 D．3：22．如图所示的电路中 a、b 端电压保持不变已知 R1：R2＝1：4 则开关 S 闭合前后通过 R2的电流之比及R2两端的电压之比分别是 （ ）A．4：5 5：4 B．4：5 4：5 C．5：4 4：5 D．5：4 5：43．如图是一种自动测定油箱内油面高度的装置 R 是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变器的金属滑片上移时（ ）A．电路中的电流减小油箱油面降低 B．电路中的电流增大油箱油面降低C．电路中的电流增大油箱油面升高 D．电路中的电流减小油箱油面升高4．一段导体两端的电压是 4．0V 时导体中的电流是 1．0A 假如将电压减少到 2．0V 时导体中的电流为（ ） A．2．0A B．0．25A C．3．0A D．0．50A5．如图所示的电路中电源电压 U＝4．5V 且保持不变电阻 R1＝5Ω 变阻器 R2的最大值为 20Ω 电流表量程为 0～0．6A 电压表量程为 0～3V 为保证电表安全变阻器连入电路的阻值范围是（ ）5 题6 题9 题 A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将 A、B 两点间 10Ω 的电阻更换为 20Ω 的电阻闭合开关后下一步的操作应当是（ ）A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动 D．适当增加电池的节数7．有一段粗细均匀的电阻丝将它接在 6V 的电源上时通过它的电流是 0．5A 假如把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（ ）A．0．5A B．1A C．2A D．0．25A8．一只 20Ω 的定值电阻与一个最大阻值是 60Ω 的滑动变阻器并联当滑动变阻器的滑片在两端之间滑动时总电阻的变化范围是（ ）A．20～60Ω B．0～15Ω C．15～20Ω D．0～20Ω9．如图所示的电路中 R1＝2Ω 现将 R1换成 4Ω 的电阻 R2为保持电压的示数不变滑动变阻器的滑片 P 应该（ ） A．向 a 端滑动 B．向 b 端滑动 C．保持原位不动 D．不可能使电压表示数不变10．如图所示电源电压保持不变电阻 R1＞...
