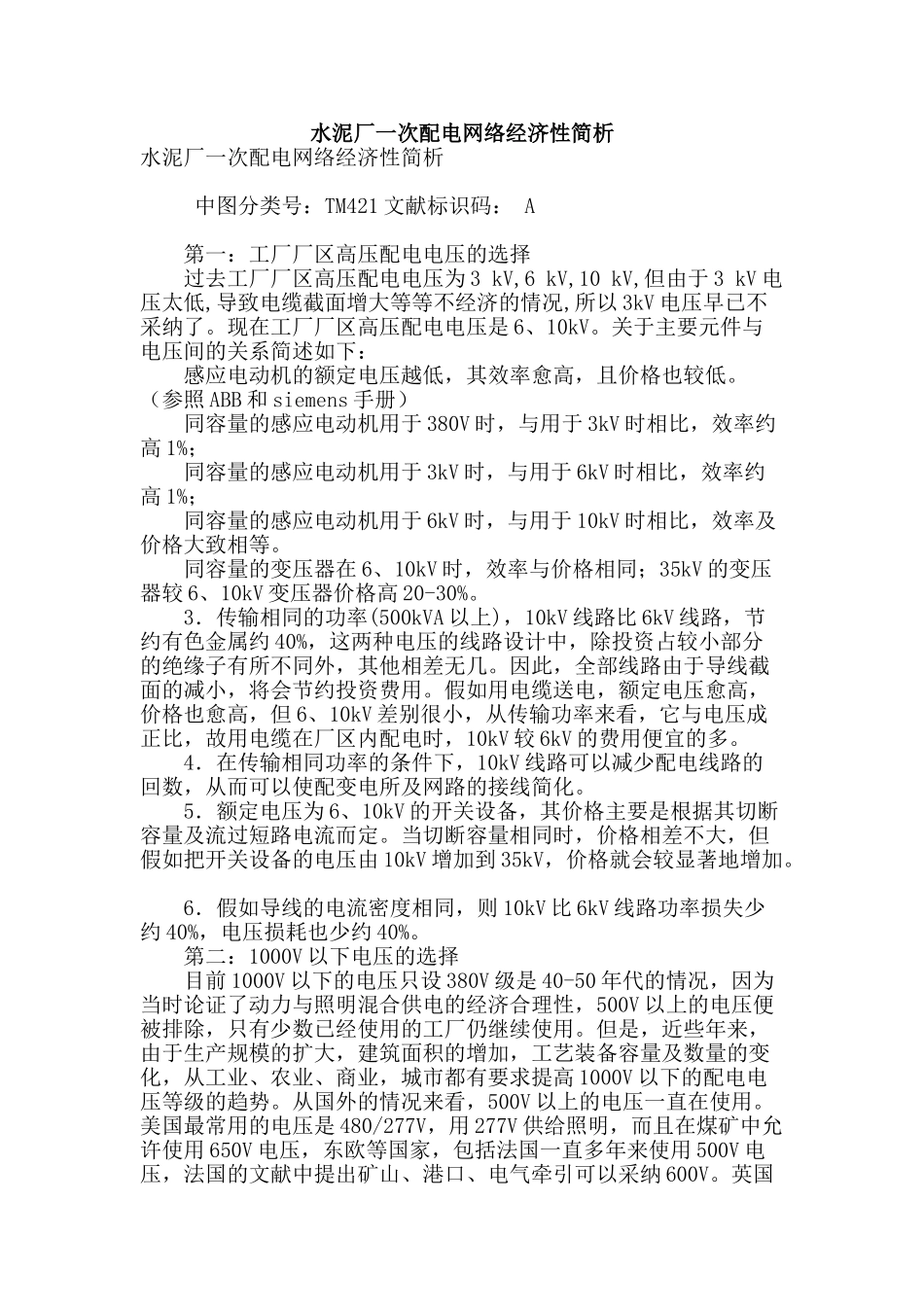

水泥厂一次配电网络经济性简析

水泥厂一次配电网络经济性简析水泥厂一次配电网络经济性简析 中图分类号：TM421 文献标识码： A 第一：工厂厂区高压配电电压的选择 过去工厂厂区高压配电电压为 3 kV,6 kV,10 kV,但由于 3 kV 电压太低,导致电缆截面增大等等不经济的情况,所以 3kV 电压早已不采纳了。现在工厂厂区高压配电电压是 6、10kV。关于主要元件与电压间的关系简述如下： 感应电动机的额定电压越低，其效率愈高，且价格也较低。（参照 ABB 和 siemens 手册） 同容量的感应电动机用于 380V 时，与用于 3kV 时相比，效率约高 1%； 同容量的感应电动机用于 3kV 时，与用于 6kV 时相比，效率约高 1%； 同容量的感应电动机用于 6kV 时，与用于 10kV 时相比，效率及价格大致相等。 同容量的变压器在 6、10kV 时，效率与价格相同；35kV 的变压器较 6、10kV 变压器价格高 20-30%。 3．传输相同的功率(500kVA 以上)，10kV 线路比 6kV 线路，节约有色金属约 40%，这两种电压的线路设计中，除投资占较小部分的绝缘子有所不同外，其他相差无几。因此，全部线路由于导线截面的减小，将会节约投资费用。假如用电缆送电，额定电压愈高，价格也愈高，但 6、10kV 差别很小，从传输功率来看，它与电压成正比，故用电缆在厂区内配电时，10kV 较 6kV 的费用便宜的多。 4．在传输相同功率的条件下，10kV 线路可以减少配电线路的回数，从而可以使配变电所及网路的接线简化。 5．额定电压为 6、10kV 的开关设备，其价格主要是根据其切断容量及流过短路电流而定。当切断容量相同时，价格相差不大，但假如把开关设备的电压由 10kV 增加到 35kV，价格就会较显著地增加。 6．假如导线的电流密度相同，则 10kV 比 6kV 线路功率损失少约 40%，电压损耗也少约 40%。 第二：1000V 以下电压的选择 目前 1000V 以下的电压只设 380V 级是 40-50 年代的情况，因为当时论证了动力与照明混合供电的经济合理性，500V 以上的电压便被排除，只有少数已经使用的工厂仍继续使用。但是，近些年来，由于生产规模的扩大，建筑面积的增加，工艺装备容量及数量的变化，从工业、农业、商业，城市都有要求提高 1000V 以下的配电电压等级的趋势。从国外的情况来看，500V 以上的电压一直在使用。美国最常用的电压是 480/277V，用 277V 供给照明，而且在煤矿中允许使用 650V 电压，东欧等国家，包括法国一直多年来使用 500V 电压，法...
