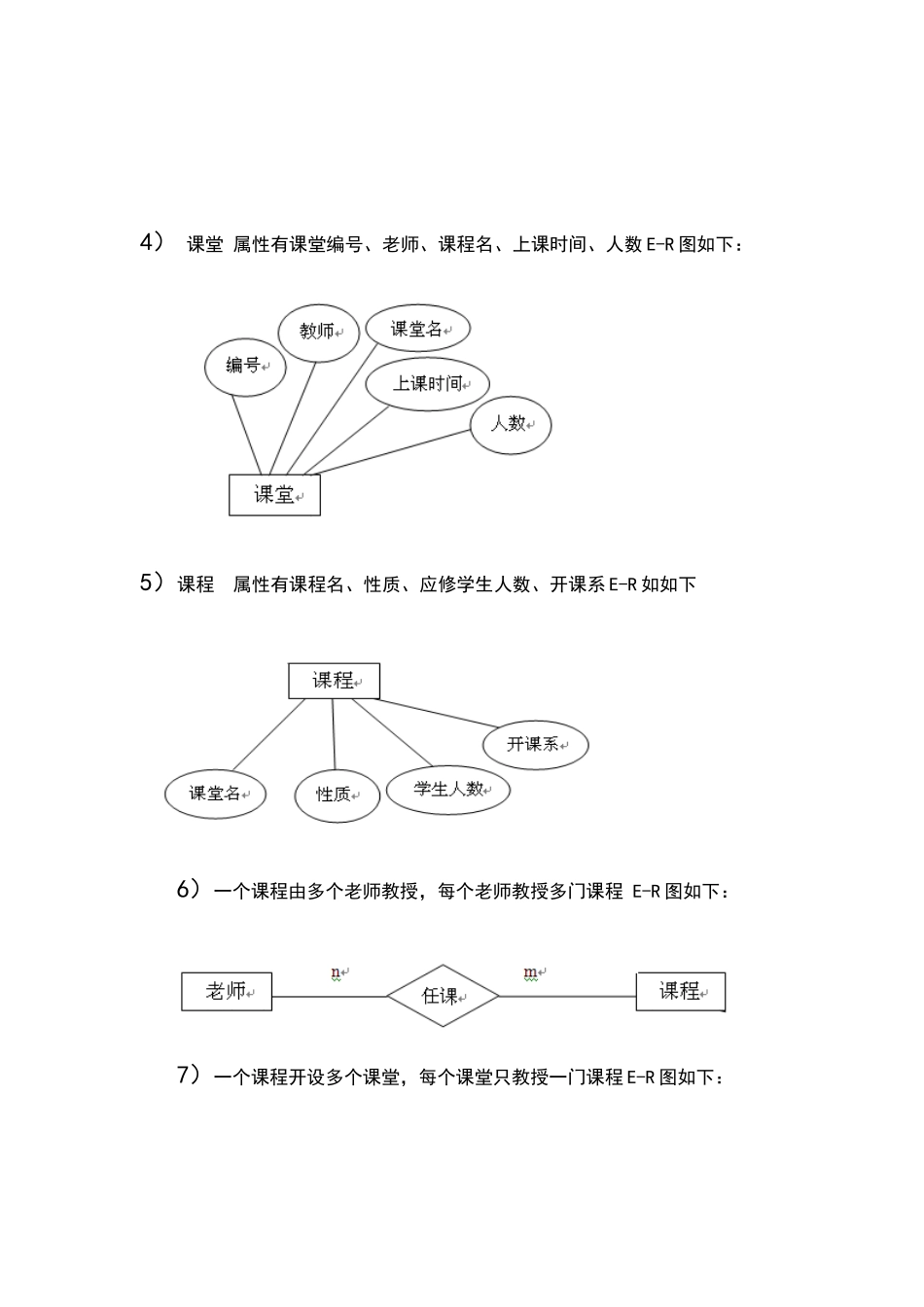

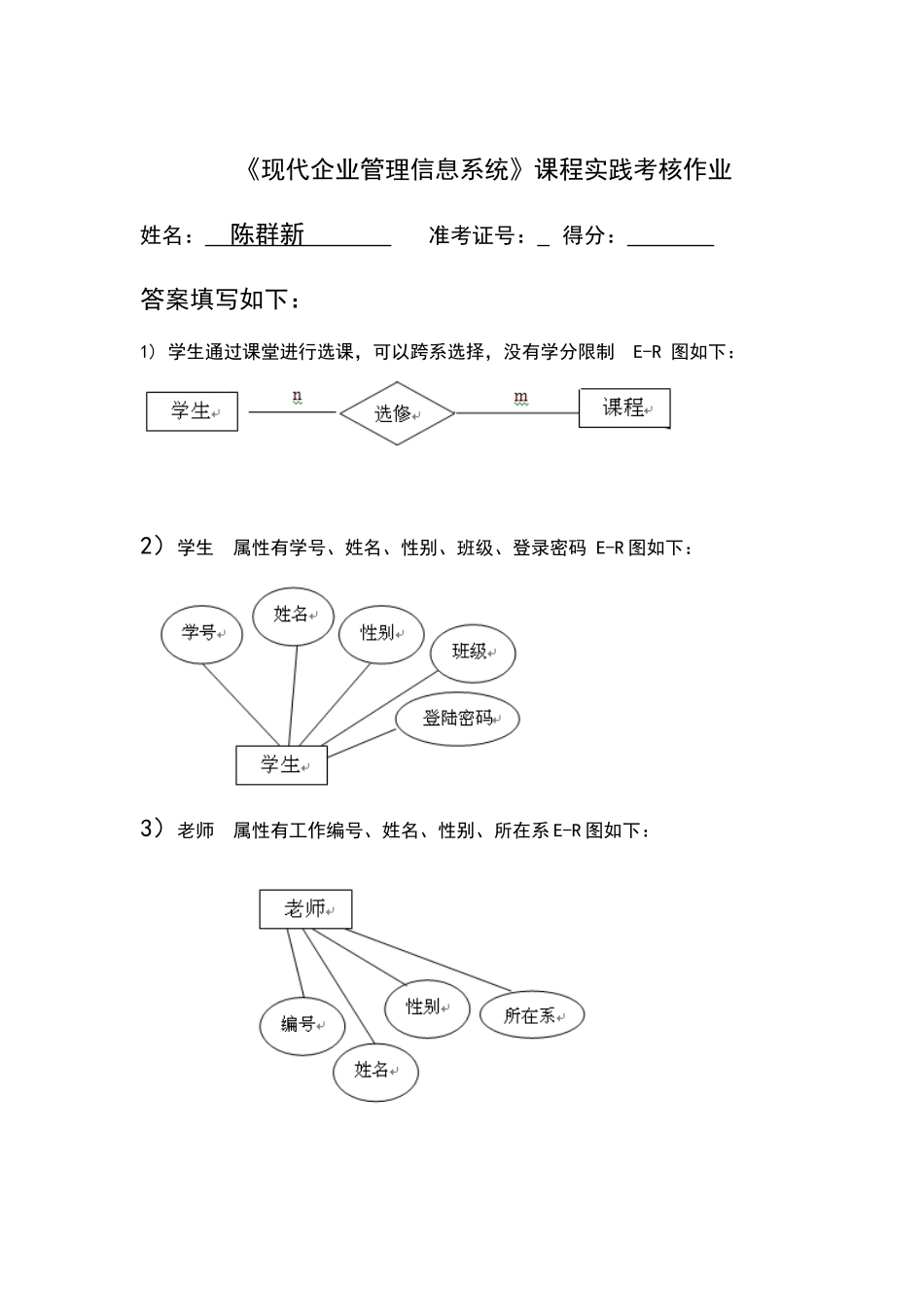

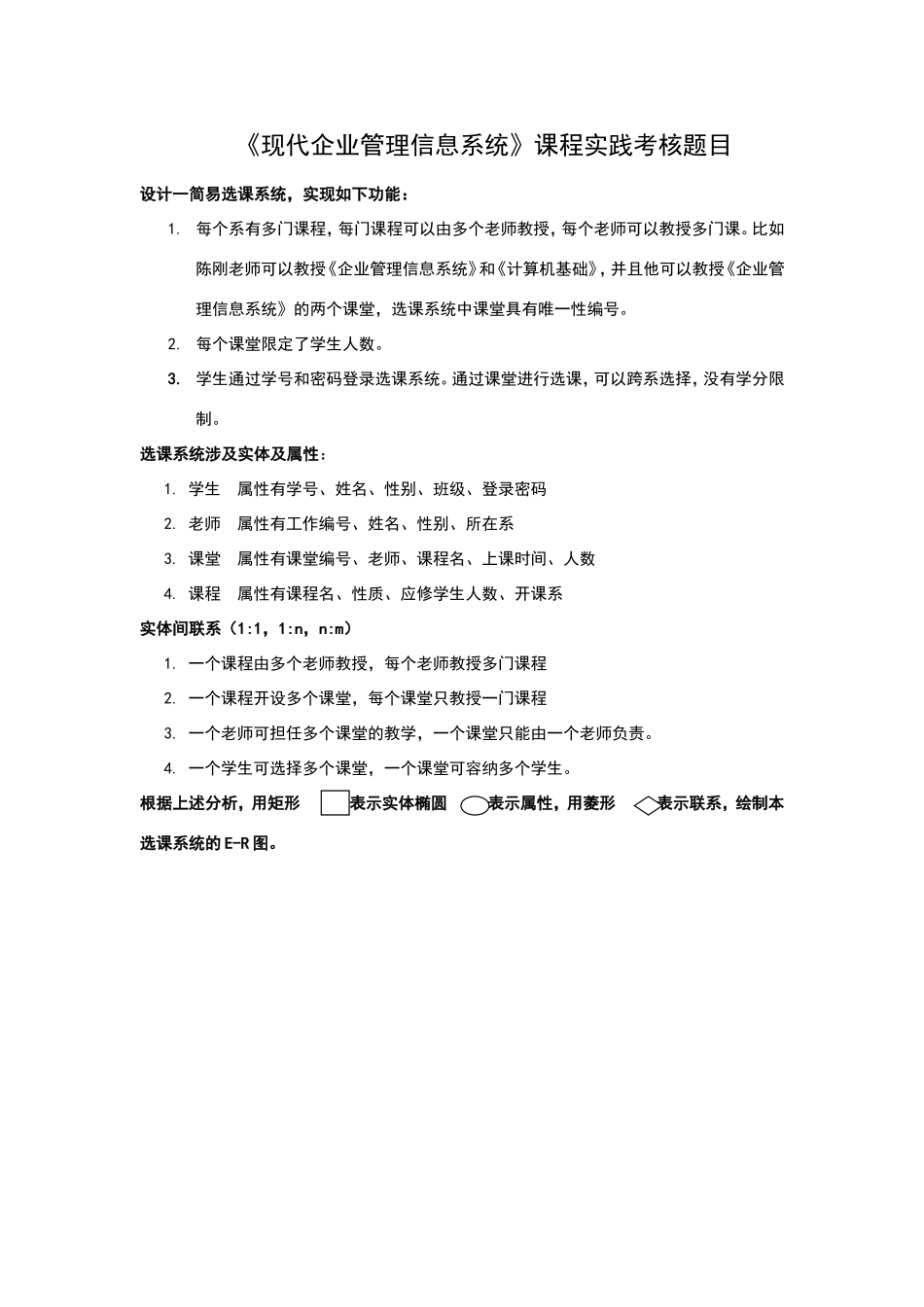

《现代企业管理信息系统》课程实践考核题目设计一简易选课系统，实现如下功能：1. 每个系有多门课程，每门课程可以由多个老师教授，每个老师可以教授多门课。比如陈刚老师可以教授《企业管理信息系统》和《计算机基础》，并且他可以教授《企业管理信息系统》的两个课堂，选课系统中课堂具有唯一性编号。2. 每个课堂限定了学生人数。3. 学生通过学号和密码登录选课系统。通过课堂进行选课，可以跨系选择，没有学分限制。选课系统涉及实体及属性：1. 学生 属性有学号、姓名、性别、班级、登录密码2. 老师 属性有工作编号、姓名、性别、所在系3. 课堂 属性有课堂编号、老师、课程名、上课时间、人数4. 课程 属性有课程名、性质、应修学生人数、开课系实体间联系（1:1，1:n，n:m）1. 一个课程由多个老师教授，每个老师教授多门课程2. 一个课程开设多个课堂，每个课堂只教授一门课程3. 一个老师可担任多个课堂的教学，一个课堂只能由一个老师负责。4. 一个学生可选择多个课堂，一个课堂可容纳多个学生。根据上述分析，用矩形 表示实体椭圆 表示属性，用菱形 表示联系，绘制本选课系统的 E-R 图。《现代企业管理信息系统》课程实践考核作业姓名： 陈群新 准考证号： 得分： 答案填写如下：1) 学生通过课堂进行选课，可以跨系选择，没有学分限制 E-R 图如下：2）学生 属性有学号、姓名、性别、班级、登录密码 E-R 图如下： 3）老师 属性有工作编号、姓名、性别、所在系 E-R 图如下：4） 课堂 属性有课堂编号、老师、课程名、上课时间、人数 E-R 图如下： 5）课程 属性有课程名、性质、应修学生人数、开课系 E-R 如如下6）一个课程由多个老师教授，每个老师教授多门课程 E-R 图如下：7）一个课程开设多个课堂，每个课堂只教授一门课程 E-R 图如下： 8）一个老师可担任多个课堂的教学，一个课堂只能由一个老师负责 E-R 图如下9）一个学生可选择多个课堂，一个课堂可容纳多个学生 E-R 图如下:10)总的 E-R 图如下:老师任课课程m课堂担任开设选修学生选择n1n1nmm姓名性别班级登 陆 密码n学号老师人数课 堂名上 课 时间编号
