电力拖动基础课后题

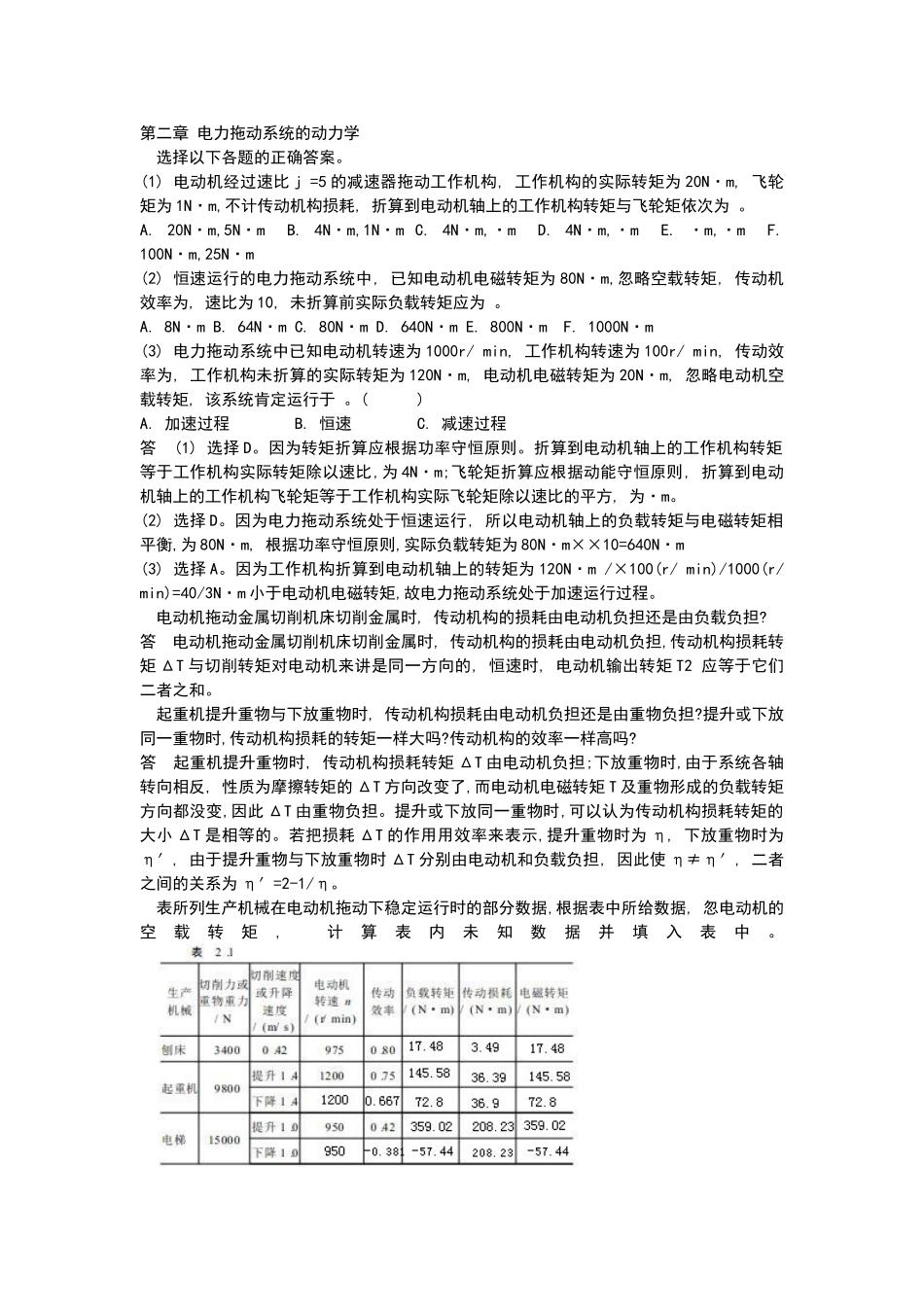

第二章 电力拖动系统的动力学 选择以下各题的正确答案。(1) 电动机经过速比 j =5 的减速器拖动工作机构, 工作机构的实际转矩为 20N·m, 飞轮矩为 1N·m,不计传动机构损耗, 折算到电动机轴上的工作机构转矩与飞轮矩依次为 。A. 20N·m,5N·m B. 4N·m,1N·m C. 4N·m,·m D. 4N·m,·m E. ·m,·m F. 100N·m,25N·m (2) 恒速运行的电力拖动系统中, 已知电动机电磁转矩为 80N·m,忽略空载转矩, 传动机效率为, 速比为 10, 未折算前实际负载转矩应为 。A. 8N·m B. 64N·m C. 80N·m D. 640N·m E. 800N·m F. 1000N·m(3) 电力拖动系统中已知电动机转速为 1000r/ min, 工作机构转速为 100r/ min, 传动效率为, 工作机构未折算的实际转矩为 120N·m, 电动机电磁转矩为 20N·m, 忽略电动机空载转矩, 该系统肯定运行于 。( )A. 加速过程 B. 恒速 C. 减速过程答 (1) 选择 D。因为转矩折算应根据功率守恒原则。折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比,为 4N·m;飞轮矩折算应根据动能守恒原则, 折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方, 为·m。(2) 选择 D。因为电力拖动系统处于恒速运行, 所以电动机轴上的负载转矩与电磁转矩相平衡,为 80N·m, 根据功率守恒原则,实际负载转矩为 80N·m××10=640N·m(3) 选择 A。因为工作机构折算到电动机轴上的转矩为 120N·m /×100(r/ min)/1000(r/ min)=40/3N·m 小于电动机电磁转矩,故电力拖动系统处于加速运行过程。 电动机拖动金属切削机床切削金属时, 传动机构的损耗由电动机负担还是由负载负担?答 电动机拖动金属切削机床切削金属时, 传动机构的损耗由电动机负担,传动机构损耗转矩 ΔT 与切削转矩对电动机来讲是同一方向的, 恒速时, 电动机输出转矩 T2 应等于它们二者之和。 起重机提升重物与下放重物时, 传动机构损耗由电动机负担还是由重物负担?提升或下放同一重物时,传动机构损耗的转矩一样大吗?传动机构的效率一样高吗?答 起重机提升重物时, 传动机构损耗转矩 ΔT 由电动机负担;下放重物时,由于系统各轴转向相反, 性质为摩擦转矩的 ΔT 方向改变了,而电动机电磁转矩 T 及重物形成的负载转矩方向都没变,因此 ΔT 由重物负担。提升或下放同一重物时,可以认为传动机构损耗转矩的大小 ΔT 是相等的。若把损耗 ΔT 的作用用效率来表示,提升重...
