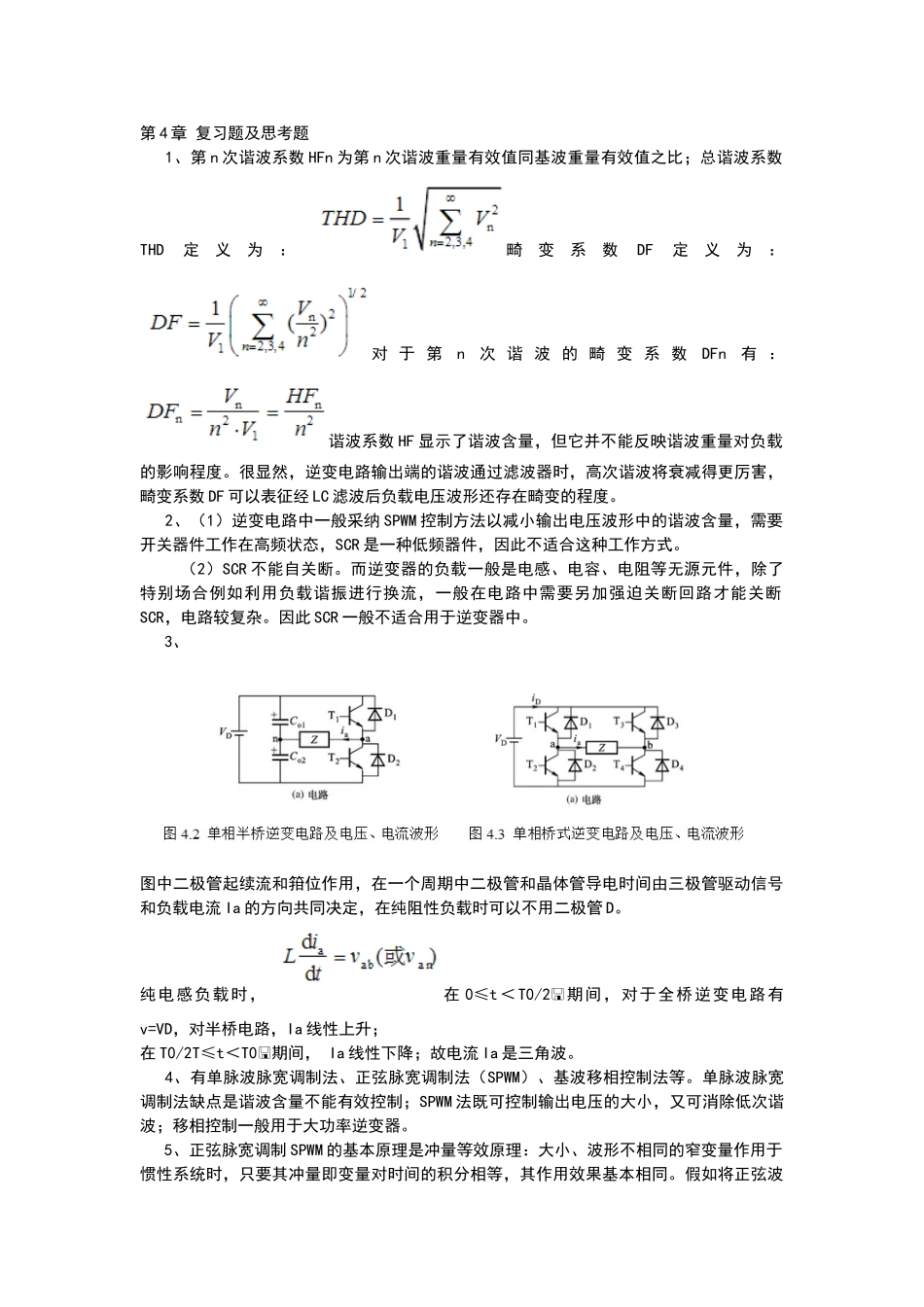

第 4 章 复习题及思考题 1、第 n 次谐波系数 HFn 为第 n 次谐波重量有效值同基波重量有效值之比；总谐波系数THD定义为：畸变系数DF定义为：对 于 第n次 谐 波 的 畸 变 系 数DFn有 ：谐波系数 HF 显示了谐波含量，但它并不能反映谐波重量对负载的影响程度。很显然，逆变电路输出端的谐波通过滤波器时，高次谐波将衰减得更厉害，畸变系数 DF 可以表征经 LC 滤波后负载电压波形还存在畸变的程度。 2、（1）逆变电路中一般采纳 SPWM 控制方法以减小输出电压波形中的谐波含量，需要开关器件工作在高频状态，SCR 是一种低频器件，因此不适合这种工作方式。 （2）SCR 不能自关断。而逆变器的负载一般是电感、电容、电阻等无源元件，除了特别场合例如利用负载谐振进行换流，一般在电路中需要另加强迫关断回路才能关断SCR，电路较复杂。因此 SCR 一般不适合用于逆变器中。 3、 图中二极管起续流和箝位作用，在一个周期中二极管和晶体管导电时间由三极管驱动信号和负载电流 Ia 的方向共同决定，在纯阻性负载时可以不用二极管 D。纯电感负载时，在 0≤t＜T0/2期间，对于全桥逆变电路有v=VD，对半桥电路，Ia 线性上升；在 T0/2T≤t＜T0期间， Ia 线性下降；故电流 Ia 是三角波。 4、有单脉波脉宽调制法、正弦脉宽调制法（SPWM）、基波移相控制法等。单脉波脉宽调制法缺点是谐波含量不能有效控制；SPWM 法既可控制输出电压的大小，又可消除低次谐波；移相控制一般用于大功率逆变器。 5、正弦脉宽调制 SPWM 的基本原理是冲量等效原理：大小、波形不相同的窄变量作用于惯性系统时，只要其冲量即变量对时间的积分相等，其作用效果基本相同。假如将正弦波周期分成多个较小的时间段，使 PWM 电压波在每一时间段都与该段的正弦电压冲量相等，则不连续的按正弦规律改变宽度的多段波电压就等效于正弦电压。 载波比 N 定义为三角载波频率和正弦调制波频率之比；电压调制系数 M 是正弦调制波幅值和三角波幅值之比。改变调制比 M，即可成比例的调控输出电压的基波大小。改变调制波频率，即可调控输出电压的基波频率，改变调制波电压幅值可以改变调制比 M，从而可以改变沟通输出基波电压 1V 的大小。假如要改变输出基波的相位，仅需改变正弦调制波的相位即可。 6、SPWM 调制中，当载波比远大于基波频率且不过调制，假如调制比相同但载波比不同时，由于，因此两种情况下输出基波电压是一致的。但是两种...
