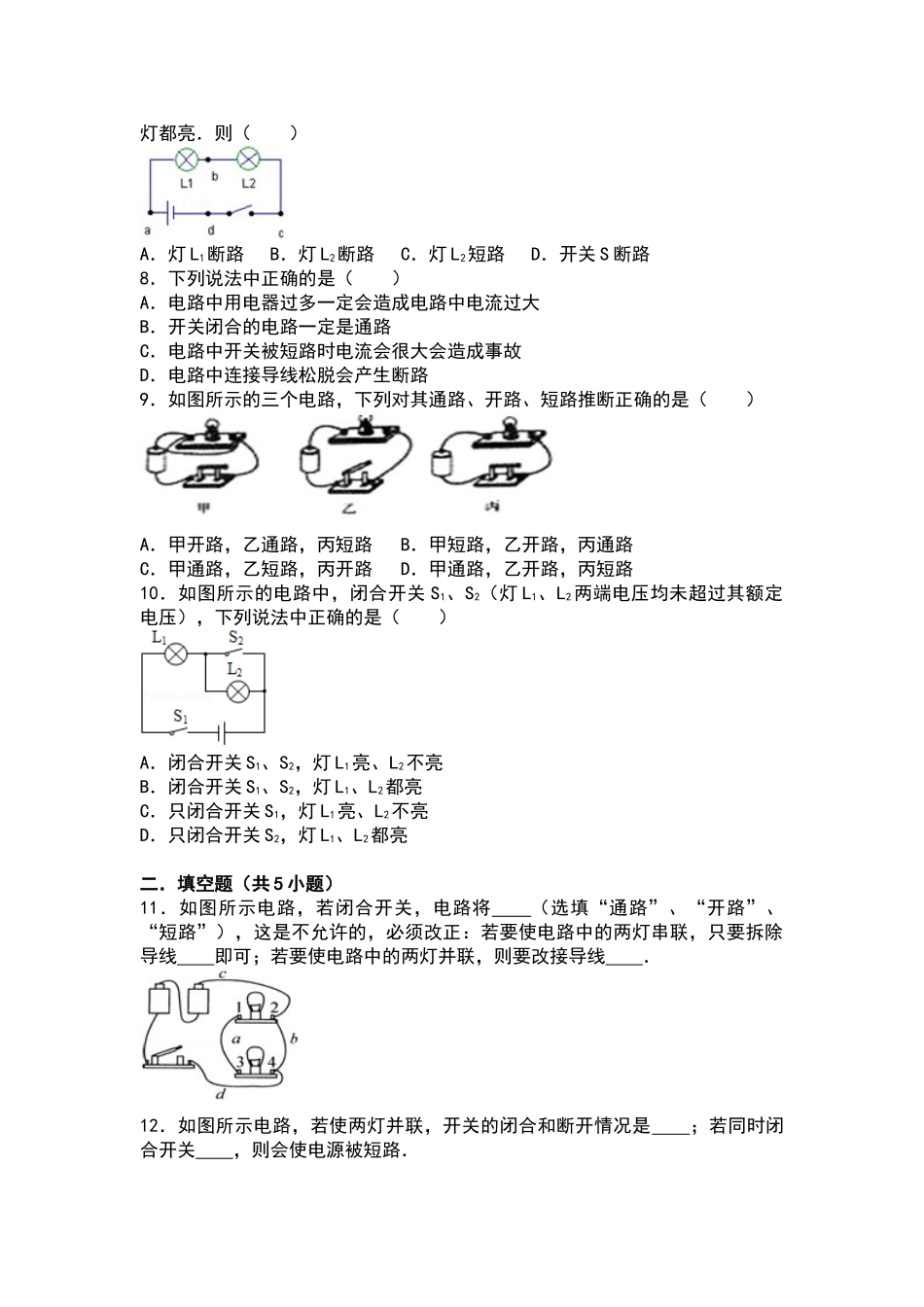

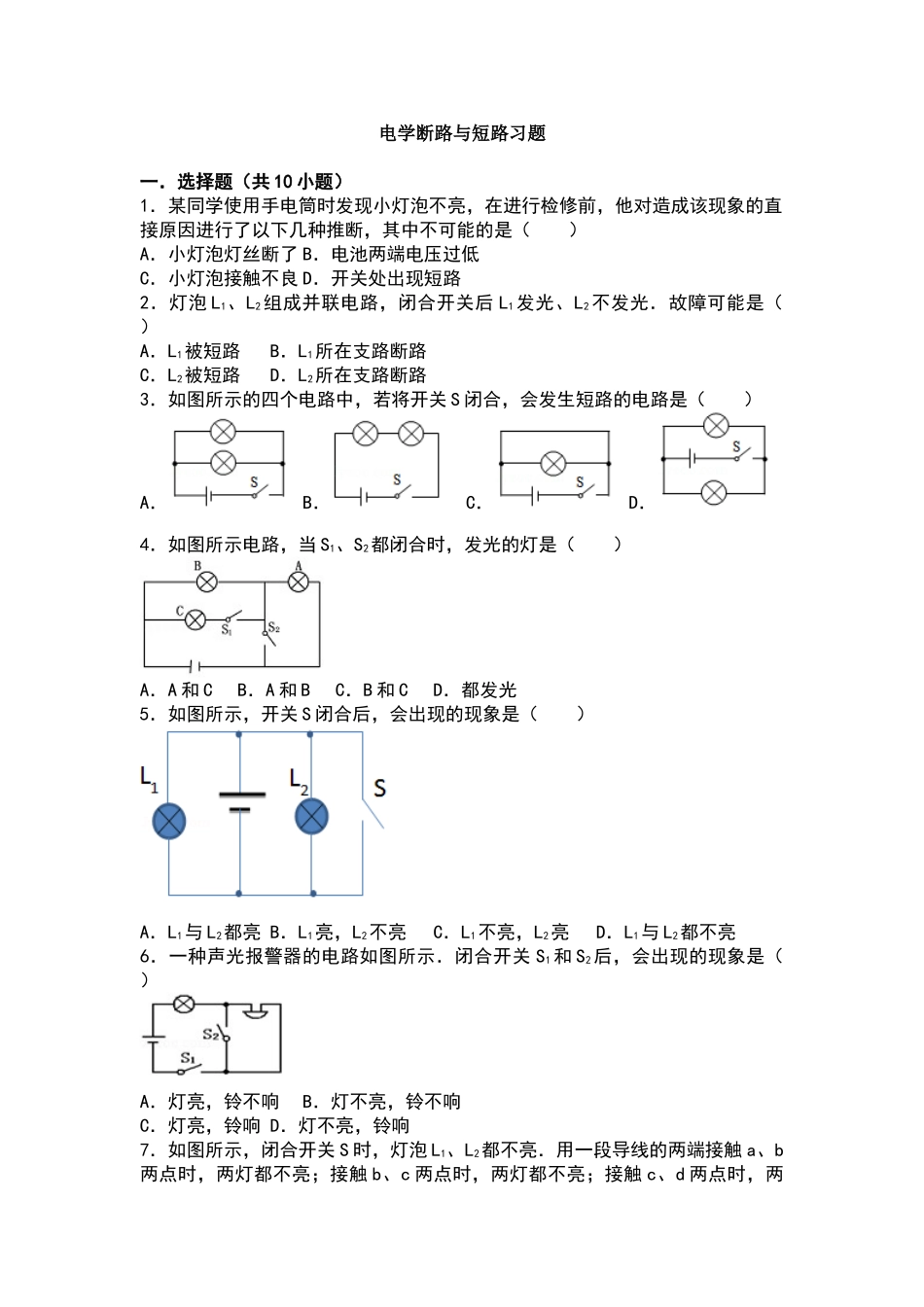

电学断路与短路习题 一．选择题（共 10 小题）1．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种推断，其中不可能的是（ ）A．小灯泡灯丝断了 B．电池两端电压过低C．小灯泡接触不良 D．开关处出现短路2．灯泡 L1、L2组成并联电路，闭合开关后 L1发光、L2不发光．故障可能是（ ）A．L1被短路B．L1所在支路断路C．L2被短路D．L2所在支路断路3．如图所示的四个电路中，若将开关 S 闭合，会发生短路的电路是（ ）A．B．C．D．4．如图所示电路，当 S1、S2都闭合时，发光的灯是（ ）A．A 和 CB．A 和 BC．B 和 CD．都发光5．如图所示，开关 S 闭合后，会出现的现象是（ ）A．L1与 L2都亮 B．L1亮，L2不亮C．L1不亮，L2亮D．L1与 L2都不亮6．一种声光报警器的电路如图所示．闭合开关 S1和 S2后，会出现的现象是（ ）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响 D．灯不亮，铃响7．如图所示，闭合开关 S 时，灯泡 L1、L2都不亮．用一段导线的两端接触 a、b两点时，两灯都不亮；接触 b、c 两点时，两灯都不亮；接触 c、d 两点时，两灯都亮．则（ ）A．灯 L1断路B．灯 L2断路C．灯 L2短路D．开关 S 断路8．下列说法中正确的是（ ）A．电路中用电器过多一定会造成电路中电流过大B．开关闭合的电路一定是通路C．电路中开关被短路时电流会很大会造成事故D．电路中连接导线松脱会产生断路9．如图所示的三个电路，下列对其通路、开路、短路推断正确的是（ ）A．甲开路，乙通路，丙短路B．甲短路，乙开路，丙通路C．甲通路，乙短路，丙开路D．甲通路，乙开路，丙短路10．如图所示的电路中，闭合开关 S1、S2（灯 L1、L2两端电压均未超过其额定电压），下列说法中正确的是（ ）A．闭合开关 S1、S2，灯 L1亮、L2不亮B．闭合开关 S1、S2，灯 L1、L2都亮C．只闭合开关 S1，灯 L1亮、L2不亮D．只闭合开关 S2，灯 L1、L2都亮 二．填空题（共 5 小题）11．如图所示电路，若闭合开关，电路将 （选填“通路”、“开路”、“短路”），这是不允许的，必须改正：若要使电路中的两灯串联，只要拆除导线 即可；若要使电路中的两灯并联，则要改接导线 ．12．如图所示电路，若使两灯并联，开关的闭合和断开情况是 ；若同时闭合开关 ，则会使电源被短路．13．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风．选择开关放在“...
