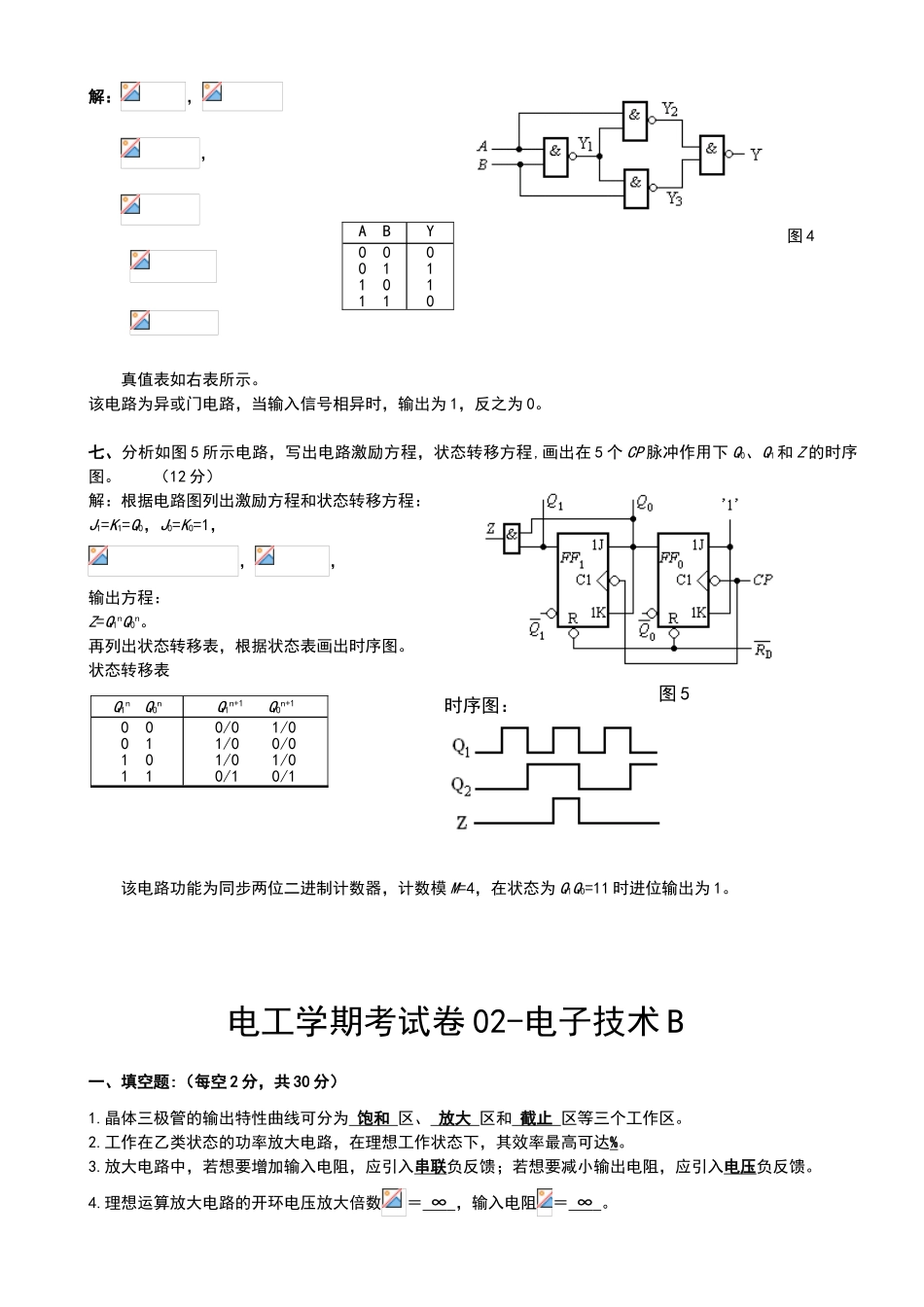

电工学期考试卷 01-电子技术 B一、填空题:（每空 2 分，共 30 分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。4.已知变压器二次侧电压 U=10V，采纳单相半波整流电路，二极管承受的最高反向压降＝ V；若采纳单相桥式整流电路，则二极管承受的最高反向压降＝ V。5.10=( )2=( )16。6.三变量的逻辑函数共有 8 个最小项。其全部最小项之和为 1 。三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。二、选择题: （每题 2 分，共 12 分）1.某硅三极管三个电极的电位 Ve、Vb 和 Vc 分别为 3V、和 6V，则该管工作在（ A ）状态。A、饱和B、截止C、放大D、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。A、截止B、饱和C、截止和饱和D、交越3.电路如图 1 所示，引入的反馈为（ C ）负反馈。A、电压并联B、电流并联C、电压串联D、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。A、加法器B、编码器C、译码器D、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。A、2B、4C、6D、126.摩根定律的正确表达式是：（ B ）A、B、C、D、三、用代数法化简如下逻辑函数为最简与或式。（6 分）B+AD++AB+BD解：== =四、图 2 所示放大电路中，已知 VCC=12V，RB1=90kΩ，RB2=30kΩ，RC=Ω，Re=Ω，RL=10kΩ，β=80，图 1图 2。试求：（16 分)⑴ 静态工作点 IB，IC和 UCE；⑵ 画出微变等效电路；⑶ 电路的电压放大倍数 Au、输入电阻 Ri和输出电阻 RO；解：⑴UEQ=UB－UBEQ=⑵ 微变等效电路如下图所示：⑶五、电路如图 3 所示，设运放是理想的，试求出输出电压 uo的表达式。（12 分）解： 六、已知逻辑电路如图 4 所示，试写出逻辑函数表达式，列出真值表，并分析其逻辑功能。 （12 分）图 5解：，，真值表如右表所示。该电路为异或门电路，当输入信号相异时，输出为 1，反之为 0。七、分析如图 5 所示电路，写出电路激励方程，状态转移方程,画出在 5 个 CP 脉冲作用下 Q0、Q1和 Z 的时序图。（12 分） 解：根据电路图列出激励方程和状态转移方程：J1=K1=Q0，J0=K0=1，，，输出方程：Z=Q1nQ0n。再...
