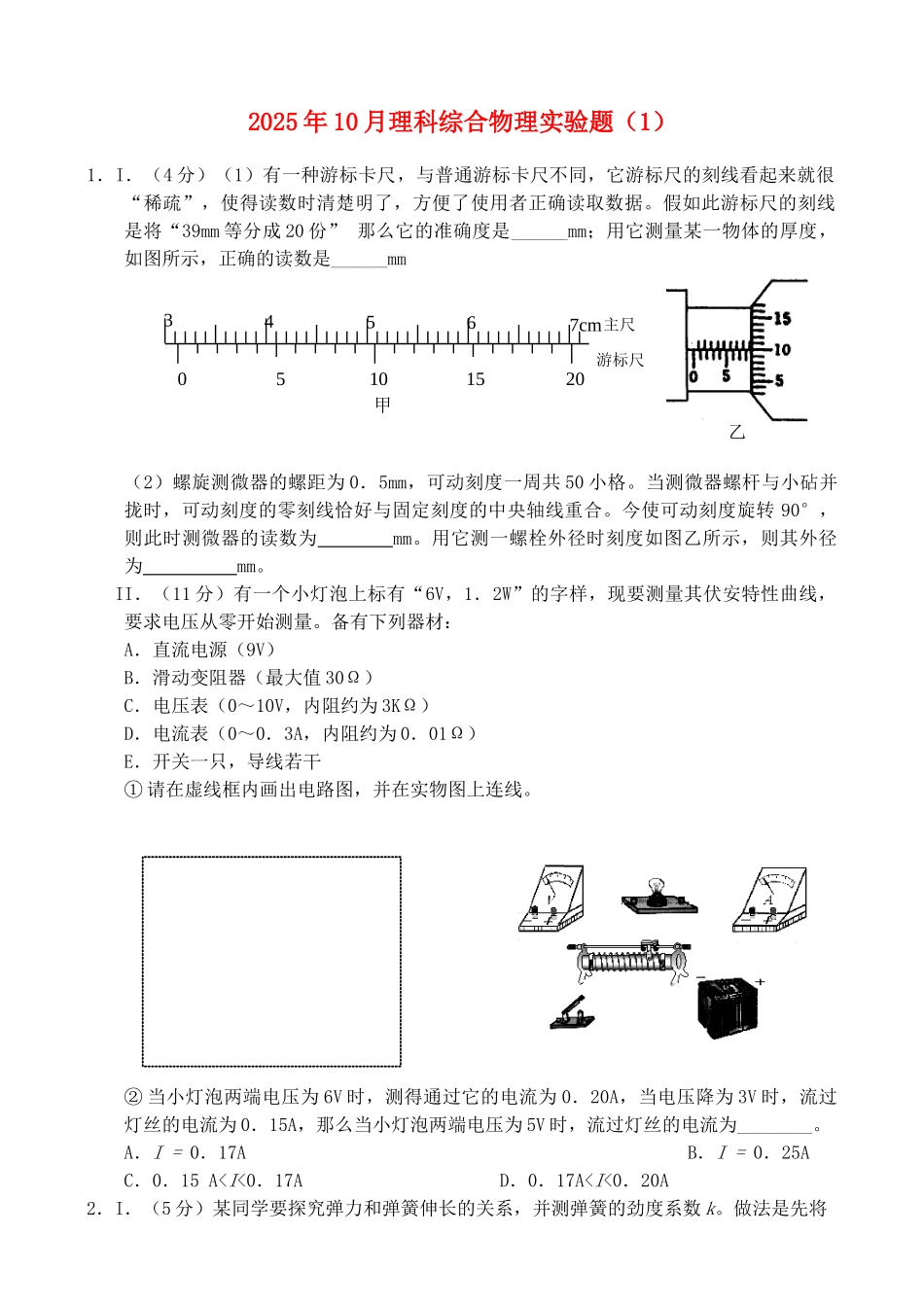

2025 年 10 月理科综合物理实验题（1）1．I．（4 分）（1）有一种游标卡尺，与普通游标卡尺不同，它游标尺的刻线看起来就很“稀疏”，使得读数时清楚明了，方便了使用者正确读取数据。假如此游标尺的刻线是将“39mm 等分成 20 份” 那么它的准确度是______mm；用它测量某一物体的厚度，如图所示，正确的读数是______mm（2）螺旋测微器的螺距为 0．5mm，可动刻度一周共 50 小格。当测微器螺杆与小砧并拢时，可动刻度的零刻线恰好与固定刻度的中央轴线重合。今使可动刻度旋转 90°，则此时测微器的读数为________mm。用它测一螺栓外径时刻度如图乙所示，则其外径为__________mm。II．（11 分）有一个小灯泡上标有“6V，1．2W”的字样，现要测量其伏安特性曲线，要求电压从零开始测量。备有下列器材：A．直流电源（9V）B．滑动变阻器（最大值 30Ω）C．电压表（0～10V，内阻约为 3KΩ）D．电流表（0～0．3A，内阻约为 0．01Ω）E．开关一只，导线若干① 请在虚线框内画出电路图，并在实物图上连线。② 当小灯泡两端电压为 6V 时，测得通过它的电流为 0．20A，当电压降为 3V 时，流过灯丝的电流为 0．15A，那么当小灯泡两端电压为 5V 时，流过灯丝的电流为________。A．I = 0．17A B．I = 0．25A C．0．15 A
