11G101柱梁板平法计算实例

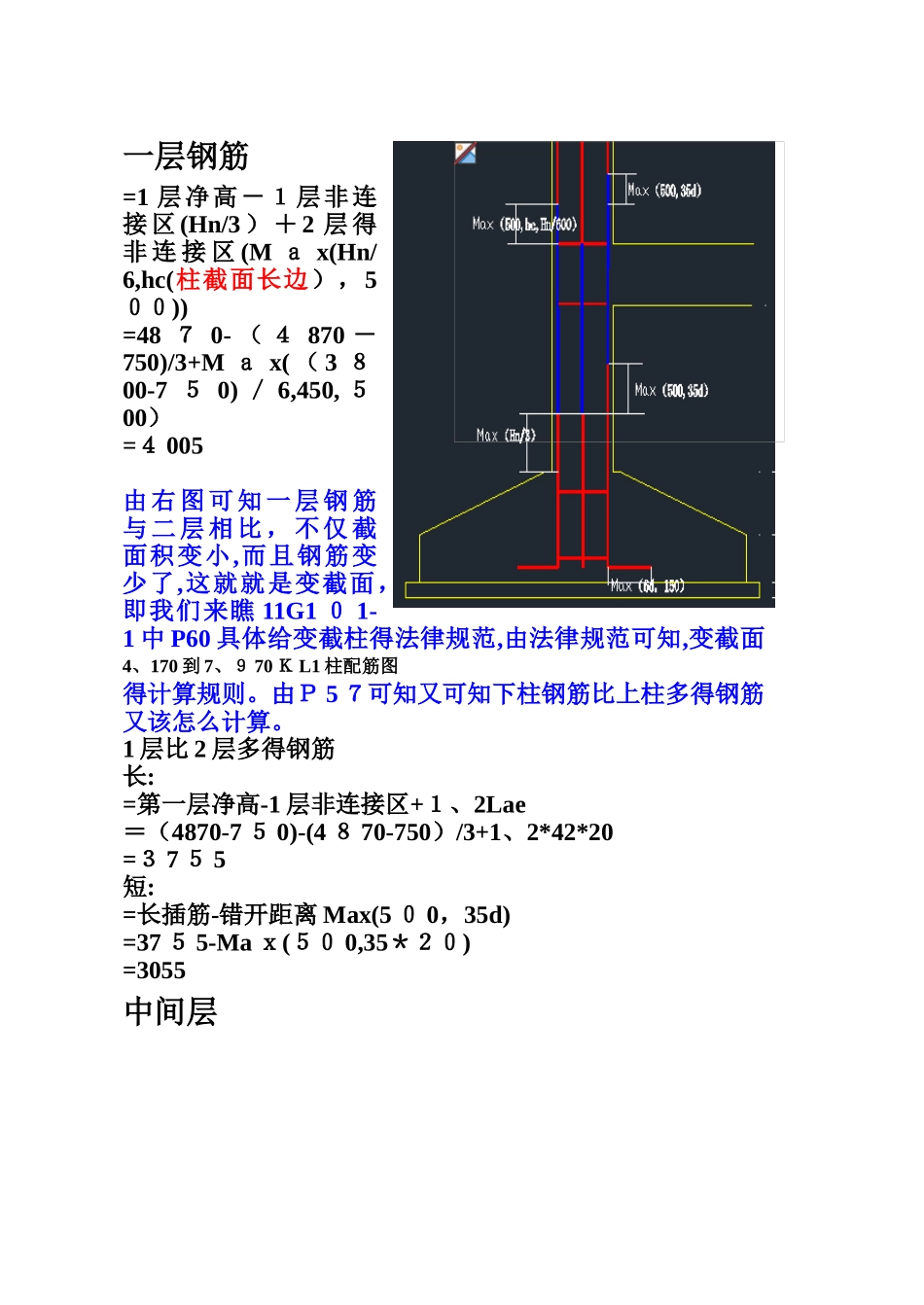

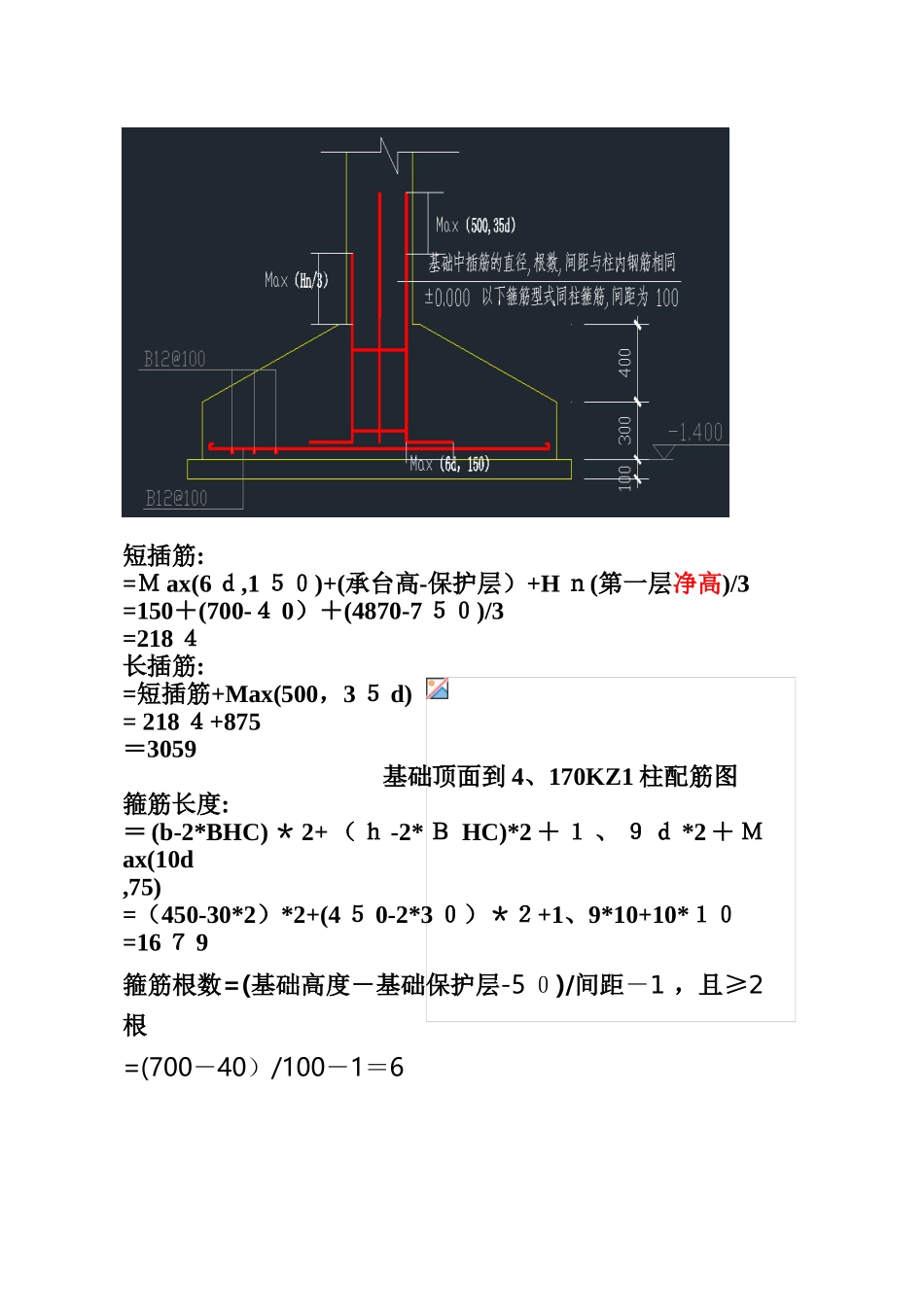

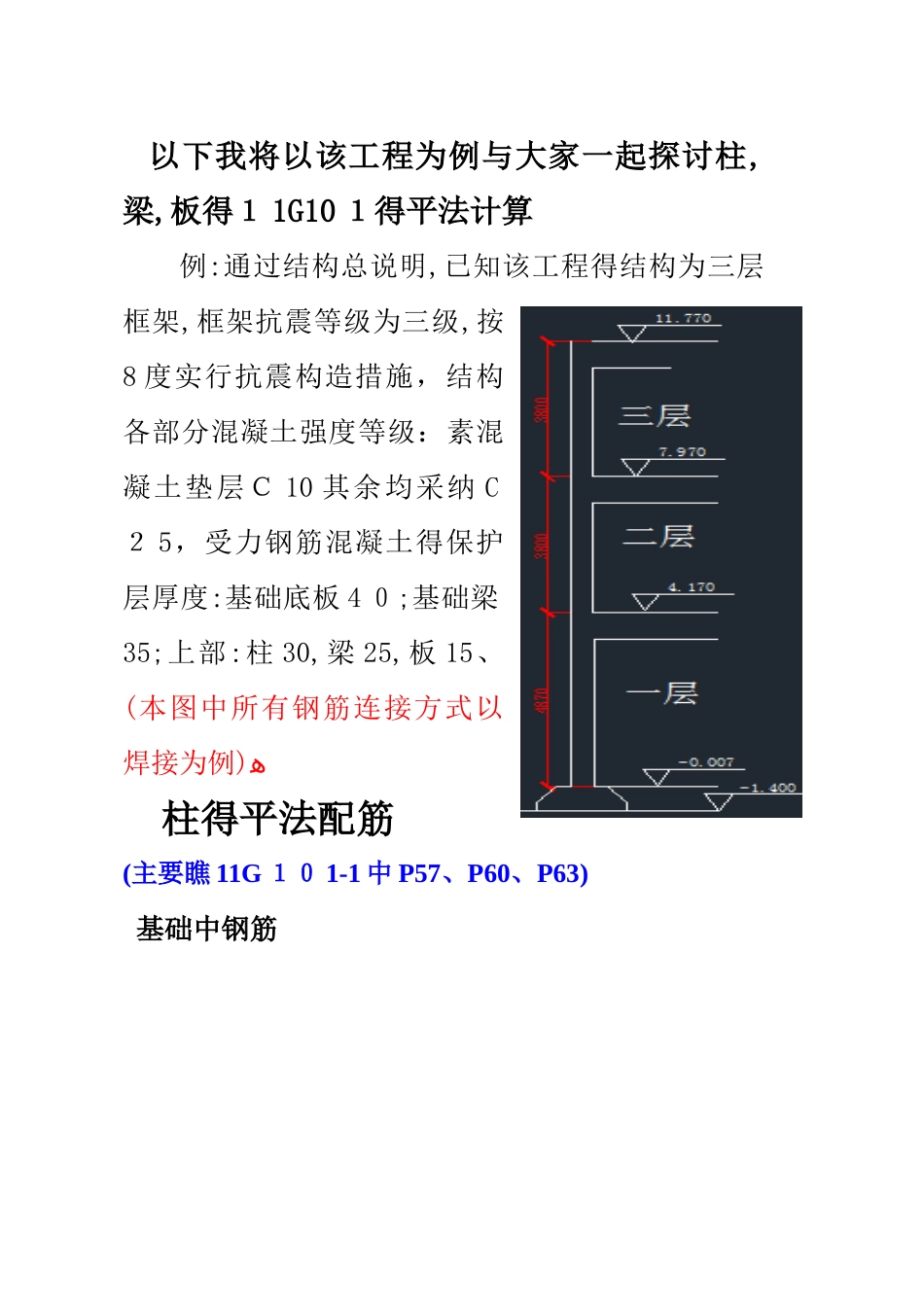

以下我将以该工程为例与大家一起探讨柱,梁,板得１ 1G10 １得平法计算例:通过结构总说明,已知该工程得结构为三层框架,框架抗震等级为三级,按8 度实行抗震构造措施，结构各部分混凝土强度等级：素混凝土垫层Ｃ 10 其余均采纳 C２ 5，受力钢筋混凝土得保护层厚度:基础底板 4 ０;基础梁35;上部:柱 30,梁 25,板 15、(本图中所有钢筋连接方式以焊接为例)ﻫ 柱得平法配筋(主要瞧 11G １０ 1-1 中 P57、P60、P63)基础中钢筋短插筋:=Ｍ ax(6 ｄ,1 ５０)+(承台高-保护层）+H ｎ(第一层净高)/3=150＋(700-４ 0）＋(4870-7 ５０)/3=218 ４长插筋:=短插筋+Max(500，3 ５ d)= 218 ４+875＝3059 基础顶面到 4、170KZ1 柱配筋图箍筋长度:＝ (b-2*BHC) ＊ 2+ （ ｈ -2* Ｂ HC)*2 ＋ １ 、 ９ ｄ *2 ＋ Ｍax(10d,75)=（450-30*2）*2+(4 ５ 0-2*3 ０）＊２+1、9*10+10*１０=16 ７ 9箍筋根数=(基础高度－基础保护层-5 ０)/间距－1 ，且≥2根=(700－40）/100－1＝6一层钢筋=1 层净高－１层非连接 区 (Hn/3 ） ＋ 2 层 得非 连 接 区 (M ａ x(Hn/6,hc(柱截面长边），5００))=48 ７ 0- （ ４ 870 －750)/3+M ａ x( （ 3 ８00-7 ５ 0) ／ 6,450, ５00）=４ 005由 右 图 可 知 一 层 钢 筋与 二 层 相 比 ， 不 仅 截面积变小,而且钢筋变少了,这就就是变截面，即我们来瞧 11G1 ０ 1-1 中 P60 具体给变截柱得法律规范,由法律规范可知,变截面 4、170 到 7、９ 70 Ｋ L1 柱配筋图得计算规则。由Ｐ 5 ７可知又可知下柱钢筋比上柱多得钢筋又该怎么计算。1 层比 2 层多得钢筋长:=第一层净高-1 层非连接区+１、2Lae＝（4870-7 ５ 0)-(4 ８ 70-750）/3+1、2*42*20=３ 7 ５ 5短:=长插筋-错开距离 Max(5 ０ 0，35d)=37 ５ 5-Ma ｘ(５０ 0,35＊２０)=3055中间层=本层层高-本层非连接区Ｍａ x(Ｈ n/6,ｈｃ,5 ０ 0)+上层非连接 Max(Hn/6,hc，5 ００）=3800- Ma ｘ((3800-７５ 0)/6,４０ 0,50 ０)+ Ma ｘ((3800-75 ０)／6，400,５０ 0)=３８０ 0顶层柱钢筋７、970 到 11、７ 7 ０Ｋ L １柱配筋长:=顶层净高-顶层非连接区(Hn／6,hc,50 ０ )+ （ 梁 高 - 保 护 层 )+12d=38 ０ 0+(3 ８ ０ 0-75 ０ /6,400,500 ） +(750 － 30) ＋12＊1 ６=34 ４ 4短 : ＝ 长 钢 筋 - Ｍ a ｘ(500,35d)=３...
