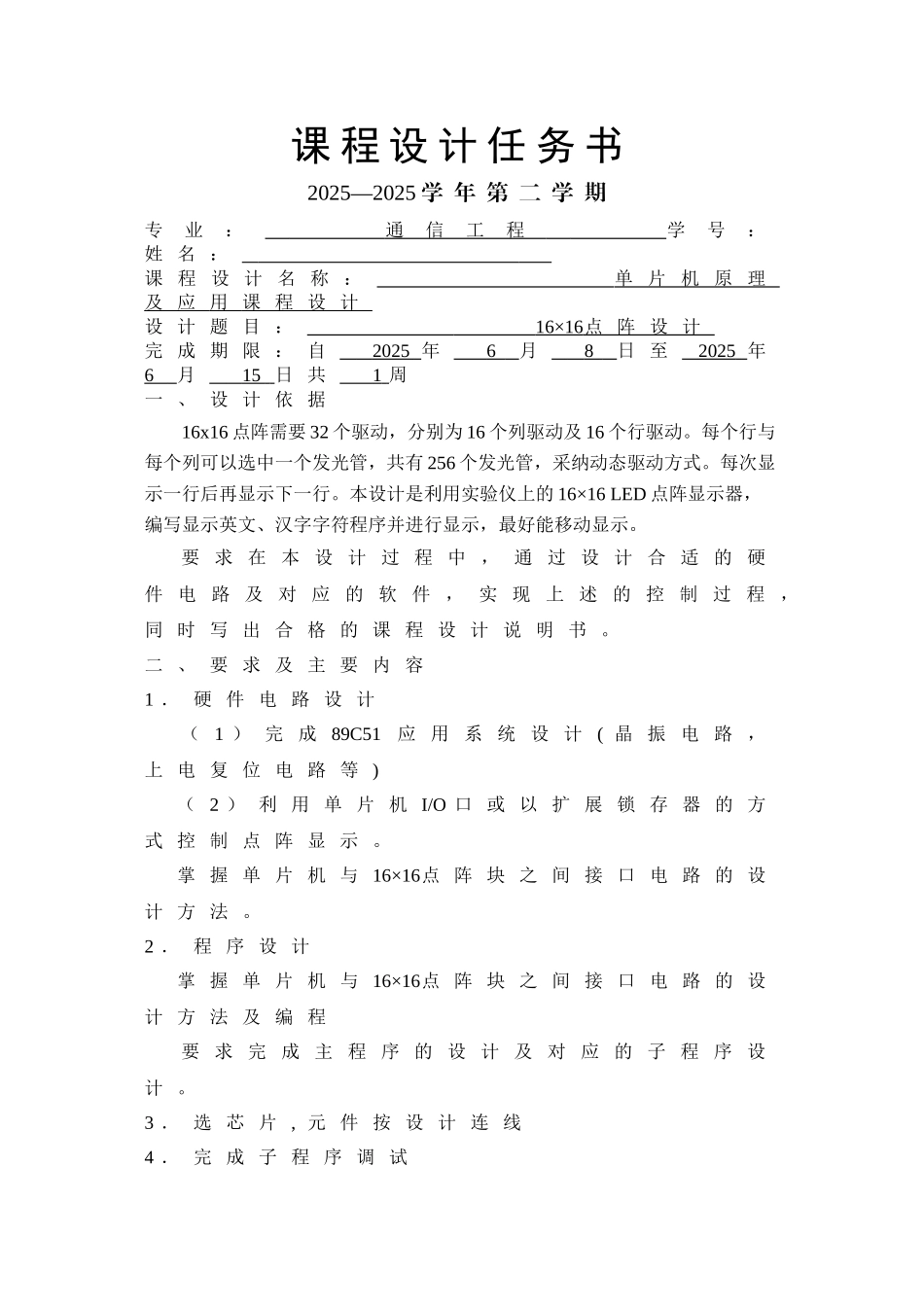

课 程 设 计 任 务 书2025—2025 学 年 第 二 学 期专业： 通信工程 学号： 姓 名 ： 课 程 设 计 名 称 ： 单 片 机 原 理 及 应 用 课 程 设 计 设 计 题 目 ： 16×16 点 阵 设 计 完 成 期 限 ： 自 2025 年 6 月 8 日 至 2025 年 6 月 15 日 共 1 周一 、 设 计 依 据 16x16 点阵需要 32 个驱动，分别为 16 个列驱动及 16 个行驱动。每个行与每个列可以选中一个发光管，共有 256 个发光管，采纳动态驱动方式。每次显示一行后再显示下一行。本设计是利用实验仪上的 16×16 LED 点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。 要 求 在 本 设 计 过 程 中 ， 通 过 设 计 合 适 的 硬件 电 路 及 对 应 的 软 件 ， 实 现 上 述 的 控 制 过 程，同 时 写 出 合 格 的 课 程 设 计 说 明 书 。 二 、 要 求 及 主 要 内 容 1 ． 硬 件 电 路 设 计 （ 1 ） 完 成 89C51应 用 系 统 设 计 ( 晶 振 电 路 ， 上 电 复 位 电 路 等 ) （ 2 ） 利 用 单 片 机 I/O 口 或 以 扩 展 锁 存 器 的 方式 控 制 点 阵 显 示 。 掌 握 单 片 机 与 16×16点 阵 块 之 间 接 口 电 路 的 设计 方 法 。 2 ． 程 序 设 计 掌 握 单 片 机 与 16×16点 阵 块 之 间 接 口 电 路 的 设计 方 法 及 编 程 要 求 完 成 主 程 序 的 设 计 及 对 应 的 子 程 序 设计 。 3 ． 选 芯 片 , 元 件 按 设 计 连 线 4 ． 完 成 子 程 序 调 试 5 ． 完 成 总 调 试 三 、 途 径 和 方 法 综 合 运 用 单 片 机 和 电 子 电 路 相 关 知 识 ， 实现 本 次 设 计 。 进 行 程 序 设 计 时 先 画 流 程 图 再进 行 程 序 设 计 。 子 程 序 调 试 按 以 下 步 骤 进 行 ： （ 1 ） 实 验 板 与 PC 机 联 机 。 （ 2 ） 利 用 实 验 系 统 16×16点 阵 实 验 单 元 ， 以 两种 方 式 控 制 点 阵 显 示 。 要 求 编 制 程 序 实 现 汉字 点 阵 循 环 显 示 。 四 、 时 间 安 排 1 ． 课 题...
