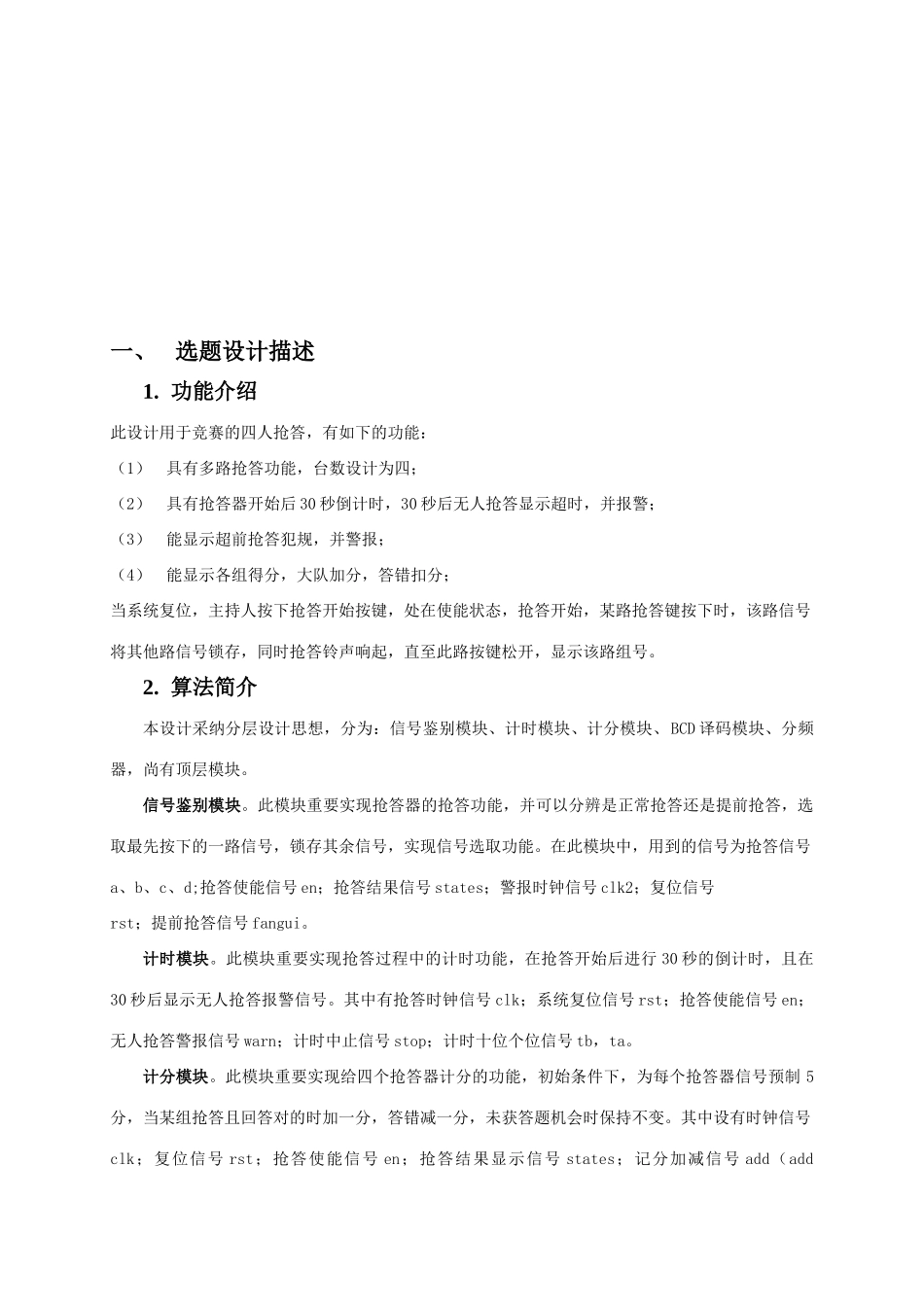

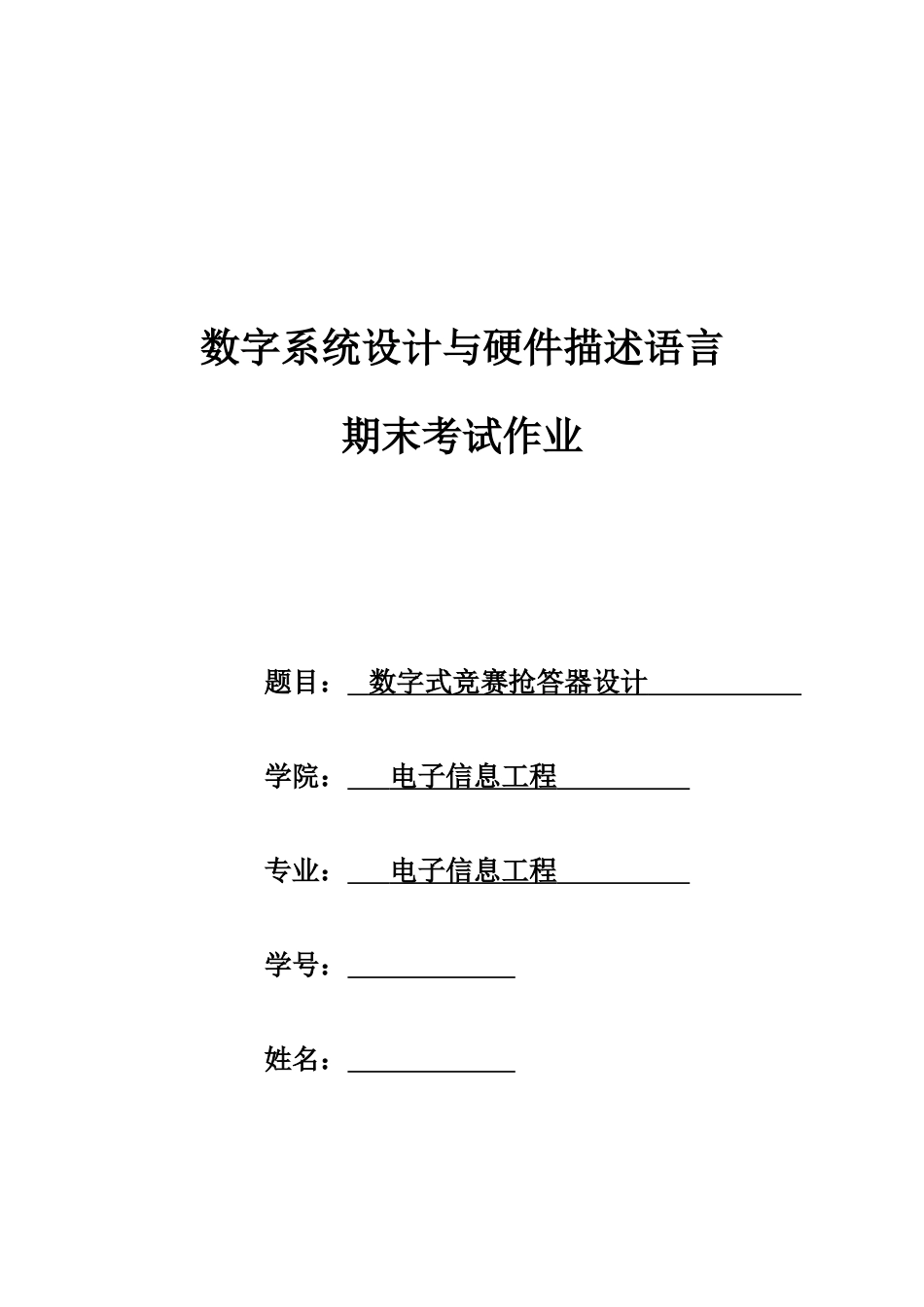

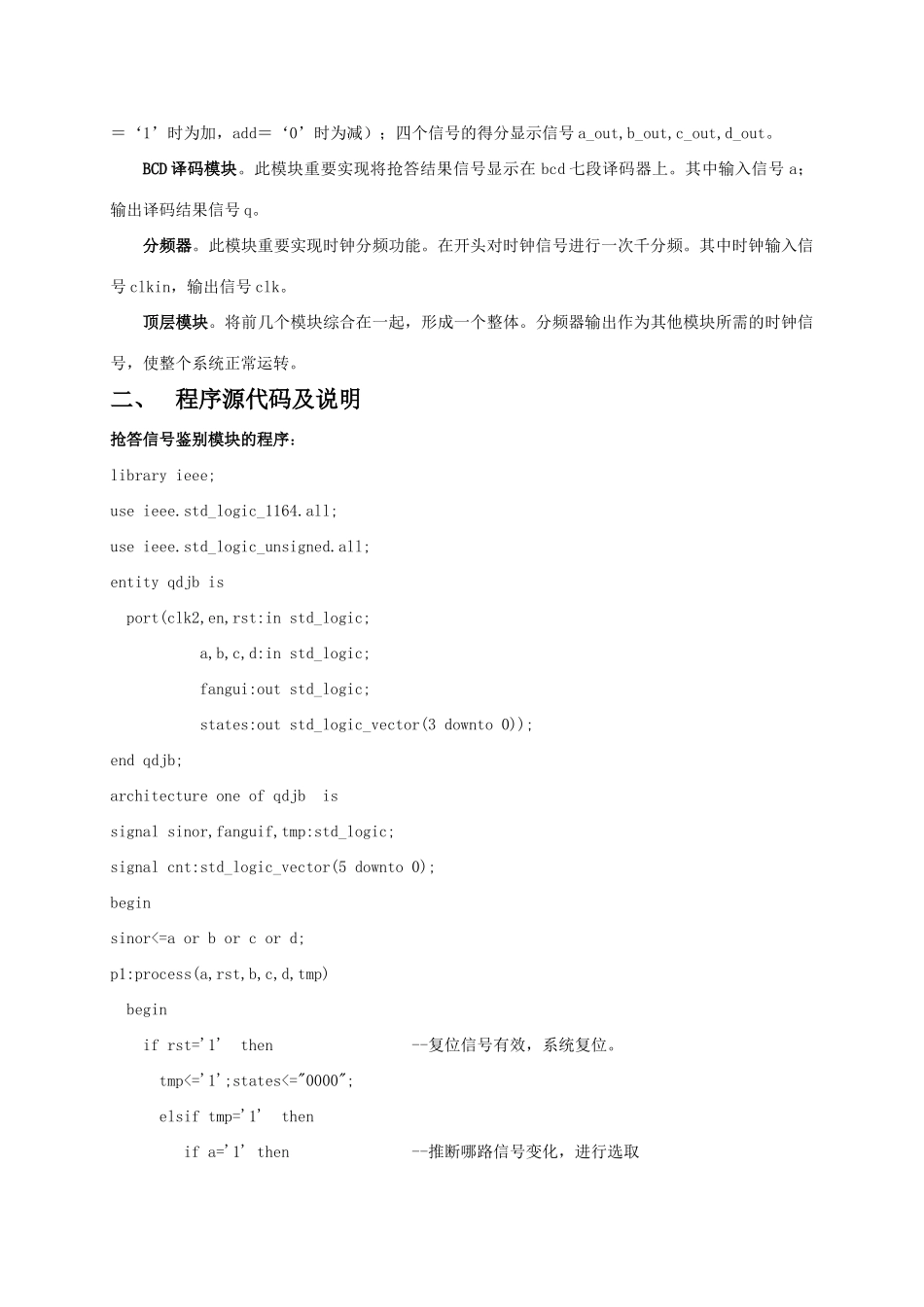

数字系统设计与硬件描述语言期末考试作业题目： 数字式竞赛抢答器设计 学院： 电子信息工程 专业： 电子信息工程 学号： 姓名： 一、 选题设计描述1. 功能介绍此设计用于竞赛的四人抢答，有如下的功能：（1）具有多路抢答功能，台数设计为四；（2）具有抢答器开始后 30 秒倒计时，30 秒后无人抢答显示超时，并报警；（3）能显示超前抢答犯规，并警报；（4）能显示各组得分，大队加分，答错扣分；当系统复位，主持人按下抢答开始按键，处在使能状态，抢答开始，某路抢答键按下时，该路信号将其他路信号锁存，同时抢答铃声响起，直至此路按键松开，显示该路组号。2. 算法简介本设计采纳分层设计思想，分为：信号鉴别模块、计时模块、计分模块、BCD 译码模块、分频器，尚有顶层模块。信号鉴别模块。此模块重要实现抢答器的抢答功能，并可以分辨是正常抢答还是提前抢答，选取最先按下的一路信号，锁存其余信号，实现信号选取功能。在此模块中，用到的信号为抢答信号a、b、c、d;抢答使能信号 en；抢答结果信号 states；警报时钟信号 clk2；复位信号rst；提前抢答信号 fangui。计时模块。此模块重要实现抢答过程中的计时功能，在抢答开始后进行 30 秒的倒计时，且在30 秒后显示无人抢答报警信号。其中有抢答时钟信号 clk；系统复位信号 rst；抢答使能信号 en；无人抢答警报信号 warn；计时中止信号 stop；计时十位个位信号 tb，ta。计分模块。此模块重要实现给四个抢答器计分的功能，初始条件下，为每个抢答器信号预制 5分，当某组抢答且回答对的时加一分，答错减一分，未获答题机会时保持不变。其中设有时钟信号clk；复位信号 rst；抢答使能信号 en；抢答结果显示信号 states；记分加减信号 add（add＝‘1’时为加，add＝‘0’时为减）；四个信号的得分显示信号 a_out,b_out,c_out,d_out。BCD 译码模块。此模块重要实现将抢答结果信号显示在 bcd 七段译码器上。其中输入信号 a；输出译码结果信号 q。分频器。此模块重要实现时钟分频功能。在开头对时钟信号进行一次千分频。其中时钟输入信号 clkin，输出信号 clk。顶层模块。将前几个模块综合在一起，形成一个整体。分频器输出作为其他模块所需的时钟信号，使整个系统正常运转。二、 程序源代码及说明抢答信号鉴别模块的程序：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity qdjb is port(clk2,en,rst:in std_logi...
