2025年机械制图形考2

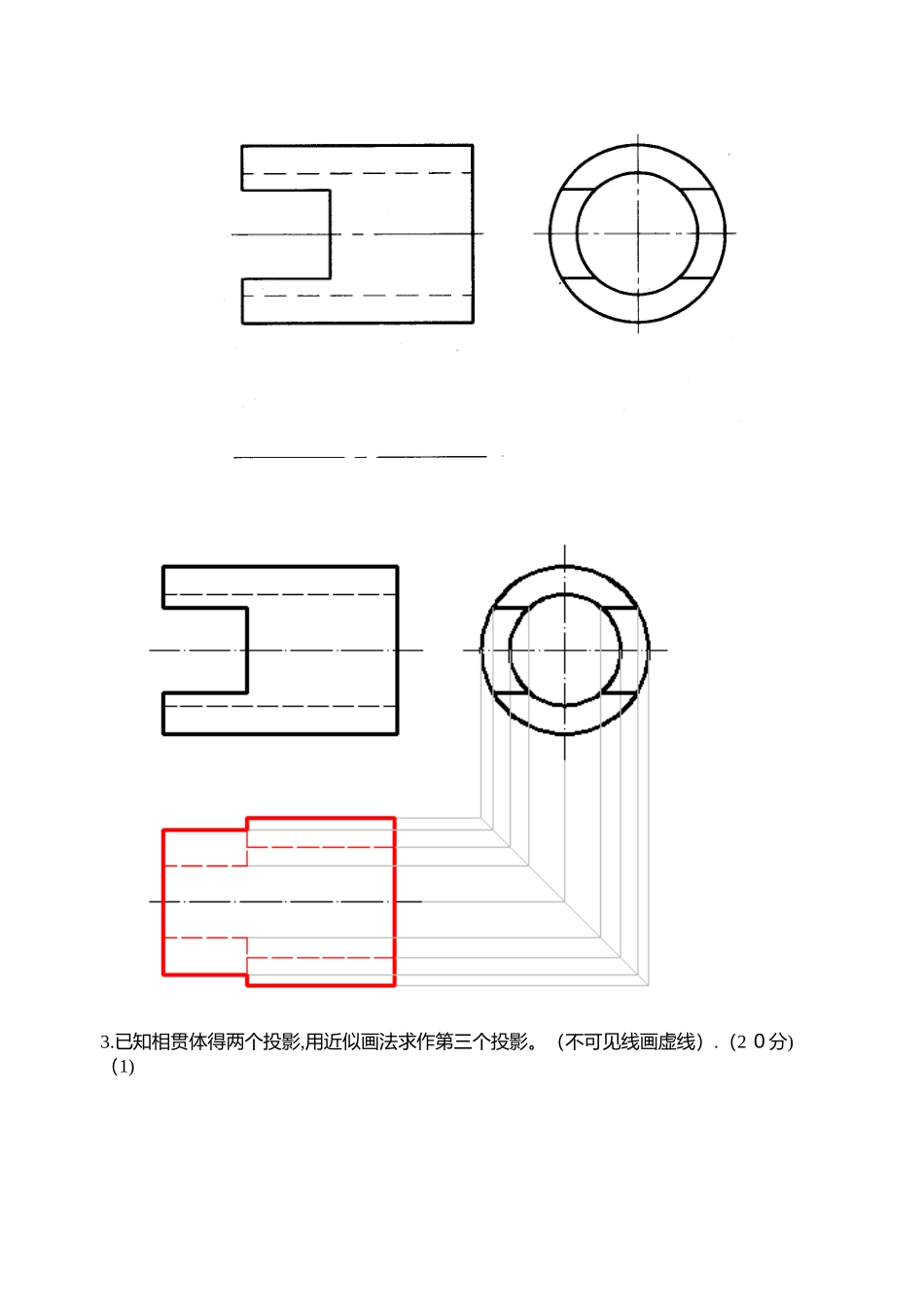

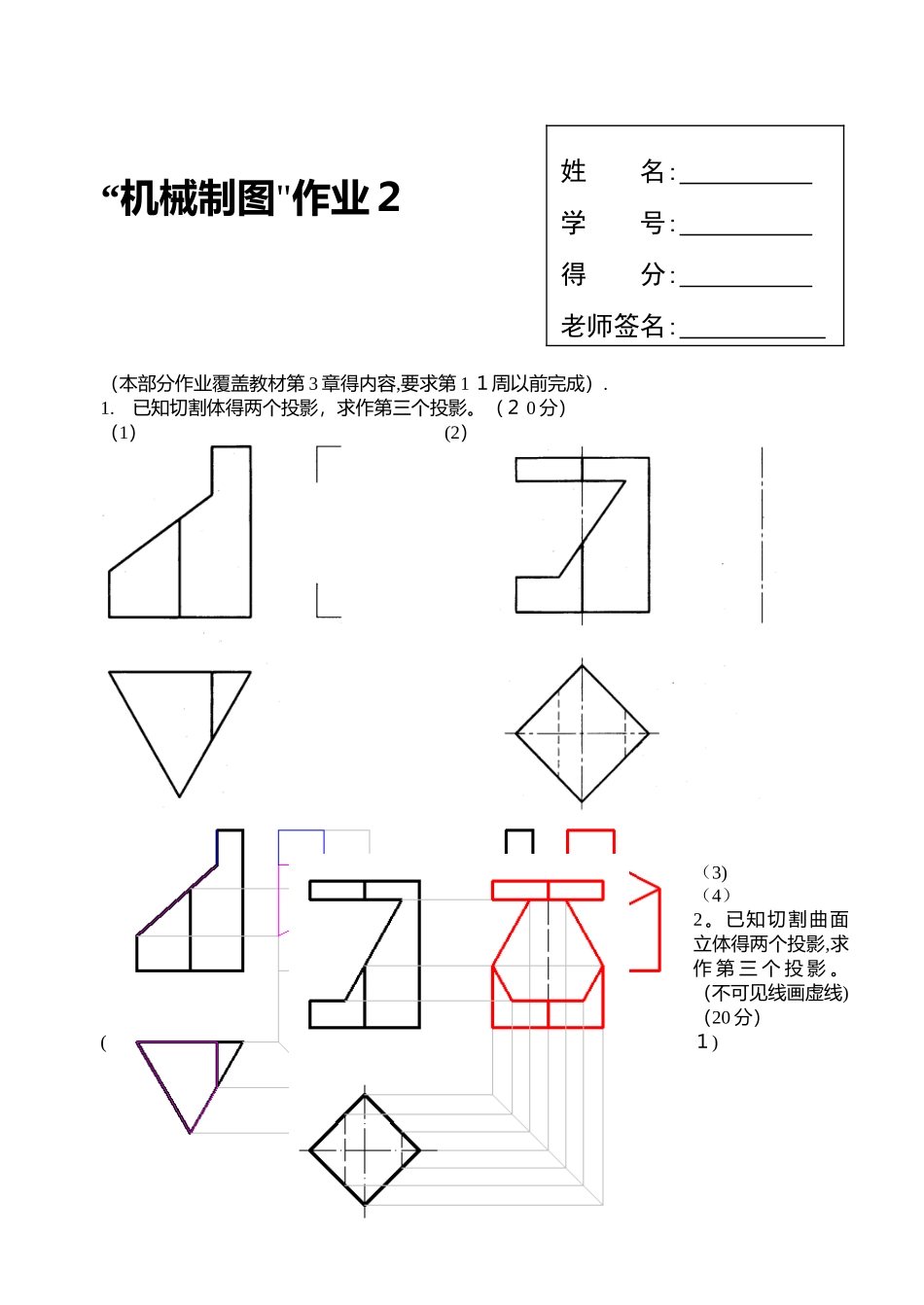

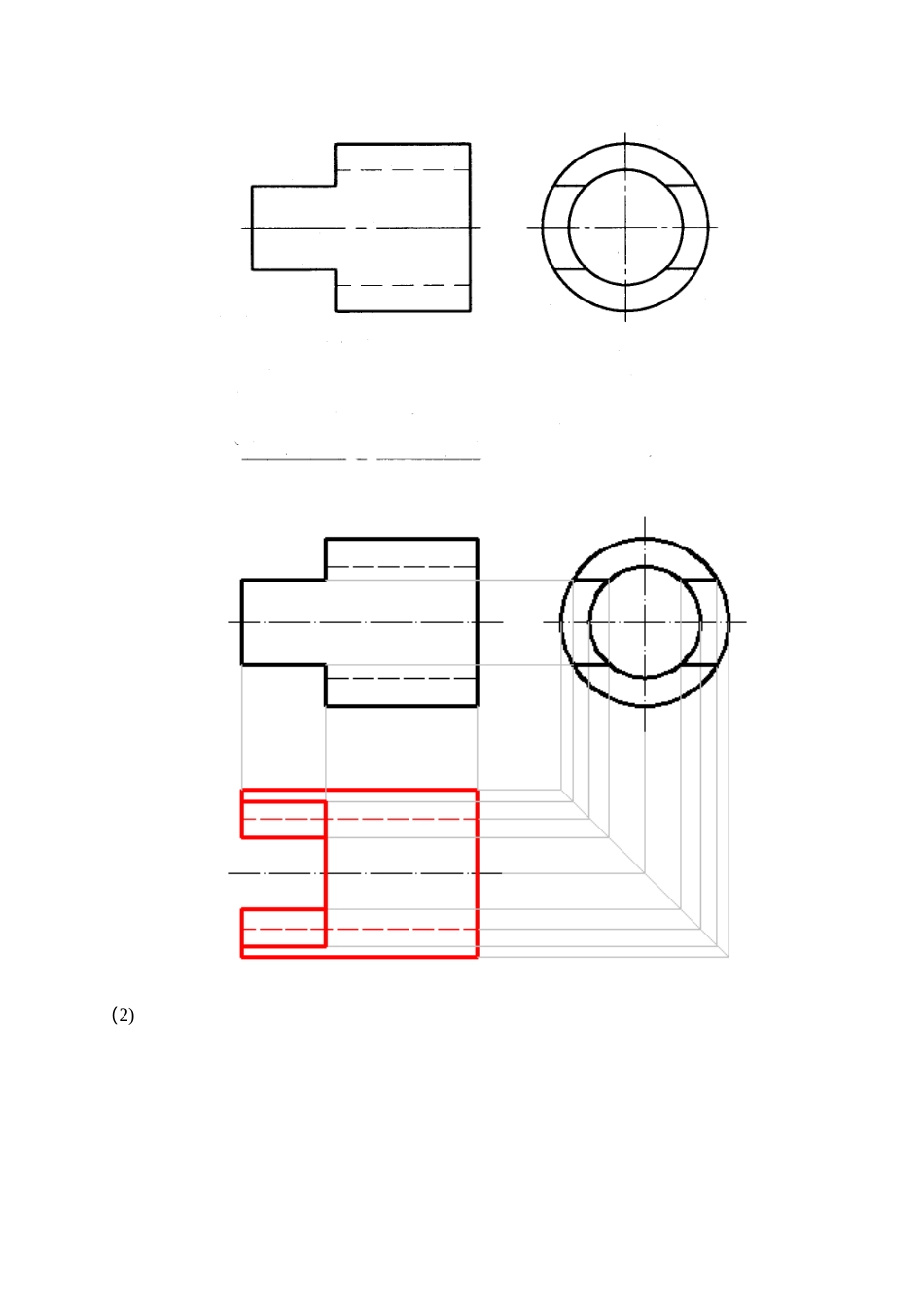

姓 名: 学 号: 得 分: 老师签名: “机械制图"作业２（本部分作业覆盖教材第 3 章得内容,要求第 1 １周以前完成）.1.已知切割体得两个投影，求作第三个投影。（２ 0 分）（1）(2） （3) （4）2。已知切割曲面立体得两个投影,求作 第 三 个 投 影 。（不可见线画虚线)（20 分）(１) （2) 3.已知相贯体得两个投影,用近似画法求作第三个投影。（不可见线画虚线）.（2 ０分)（1) （2)4、补全复杂组合体投影图上所缺得图线。(2 ０分）（1）（2)(3)5、 根据两投影求第三投影。（2 ０分) （1） (2）
