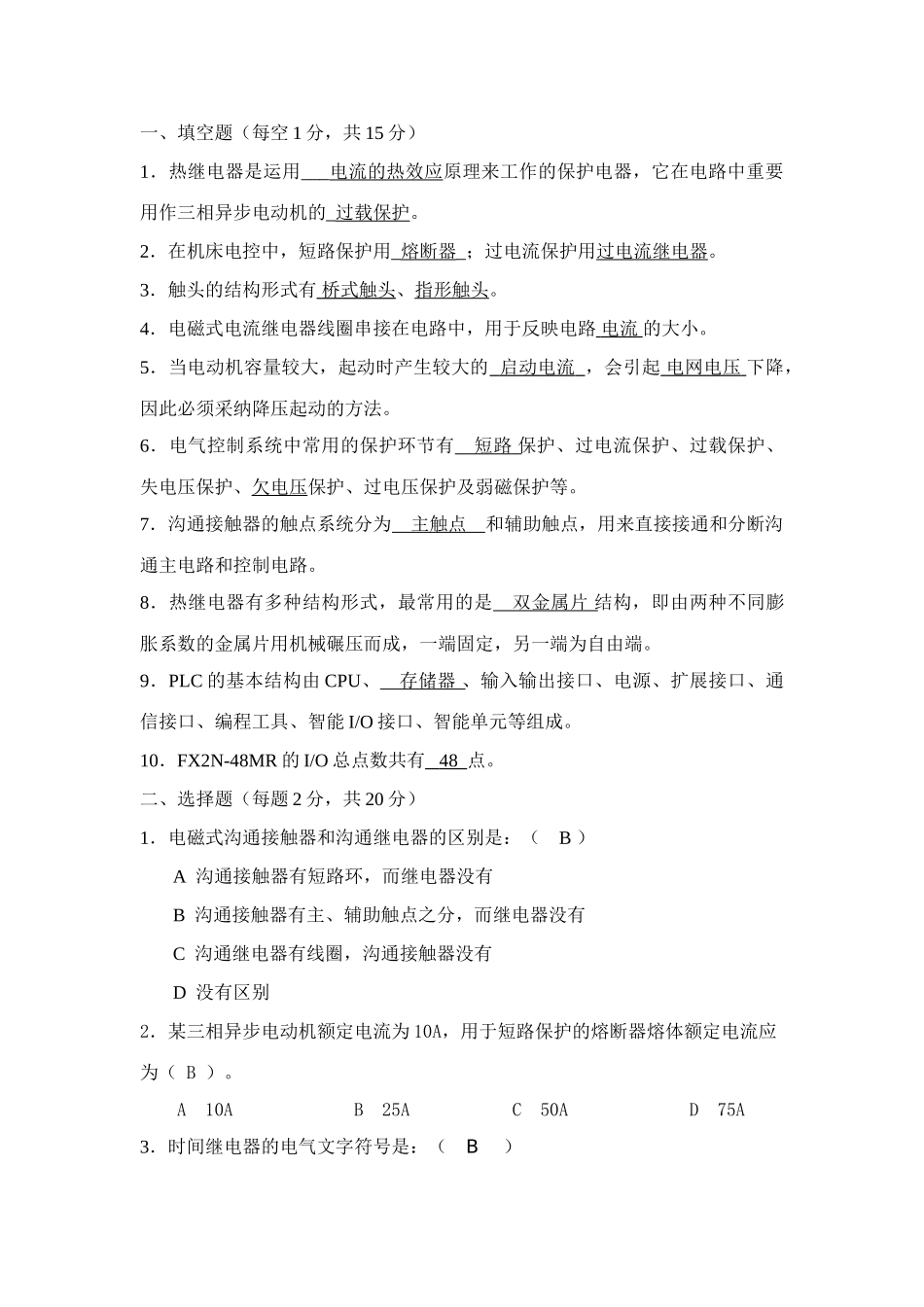

一、填空题（每空 1 分，共 15 分）1．热继电器是运用___电流的热效应原理来工作的保护电器，它在电路中重要用作三相异步电动机的_过载保护
2．在机床电控中，短路保护用_熔断器_；过电流保护用过电流继电器
3．触头的结构形式有 桥式触头 、指形触头
4．电磁式电流继电器线圈串接在电路中，用于反映电路 电流 的大小
5．当电动机容量较大，起动时产生较大的 启动电流 ，会引起 电网电压 下降，因此必须采纳降压起动的方法
6．电气控制系统中常用的保护环节有 短路 保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等
7．沟通接触器的触点系统分为 主触点 和辅助触点，用来直接接通和分断沟通主电路和控制电路
8．热继电器有多种结构形式，最常用的是 双金属片 结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端
9．PLC 的基本结构由 CPU、 存储器 、输入输出接口、电源、扩展接口、通信接口、编程工具、智能 I/O 接口、智能单元等组成
10．FX2N-48MR 的 I/O 总点数共有 48 点
二、选择题（每题 2 分，共 20 分）1．电磁式沟通接触器和沟通继电器的区别是：（ B ） A 沟通接触器有短路环，而继电器没有 B 沟通接触器有主、辅助触点之分，而继电器没有 C 沟通继电器有线圈，沟通接触器没有D 没有区别2．某三相异步电动机额定电流为 10A，用于短路保护的熔断器熔体额定电流应为（ B ）

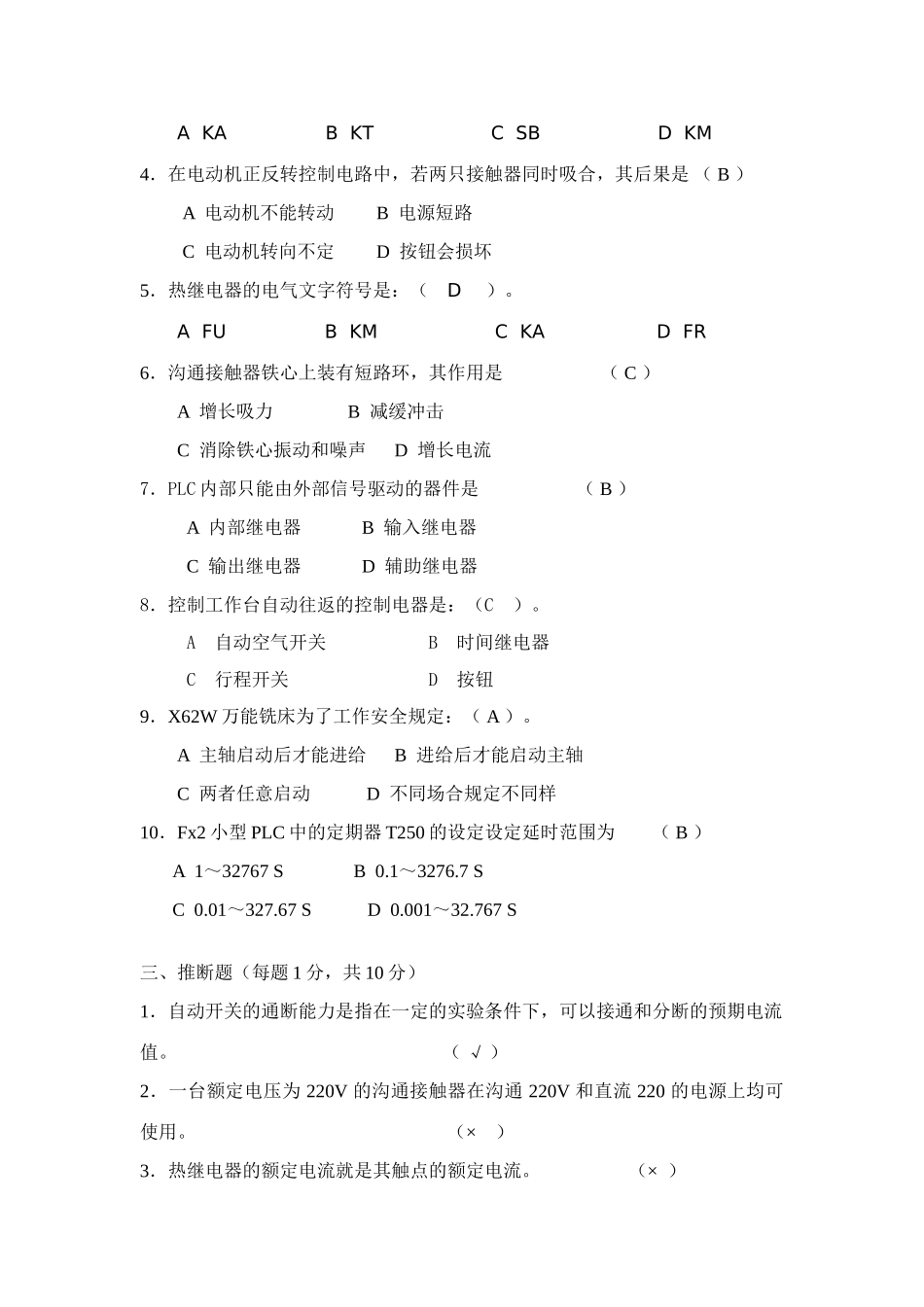

A 10A B 25A C 50A D 75A3．时间继电器的电气文字符号是：（ B ） A KA B KT C SB D KM4．在电动机正反转控制电路中，若两只接触器同时吸合，其后果是 （ B ） A 电动机不能转动 B 电源短路 C 电动机转向不定 D 按钮会损坏5．热继电器的电气文字符号是：（ D ）
A FU B KM C
