6.电力变压器安装过程质量控制手册

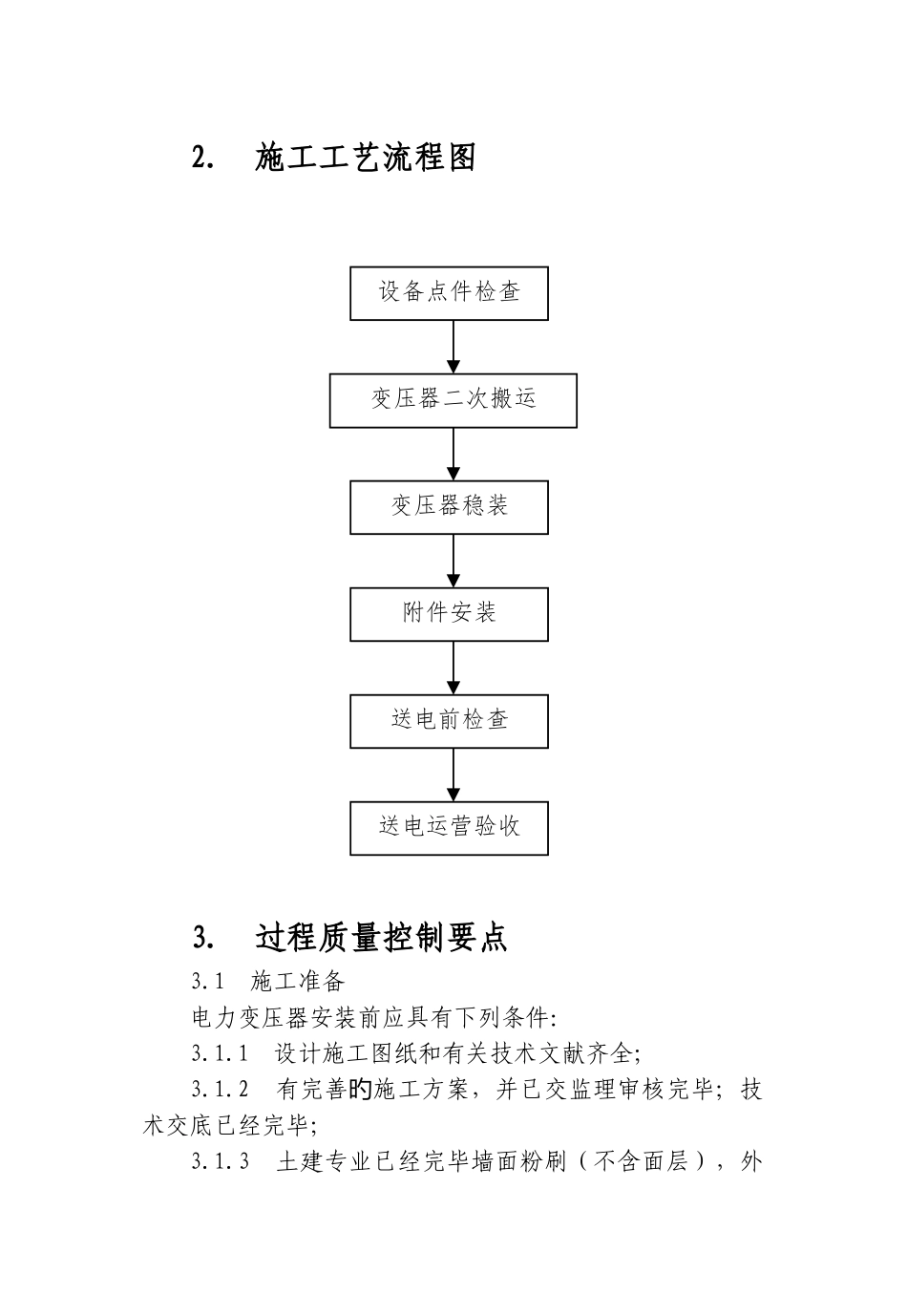

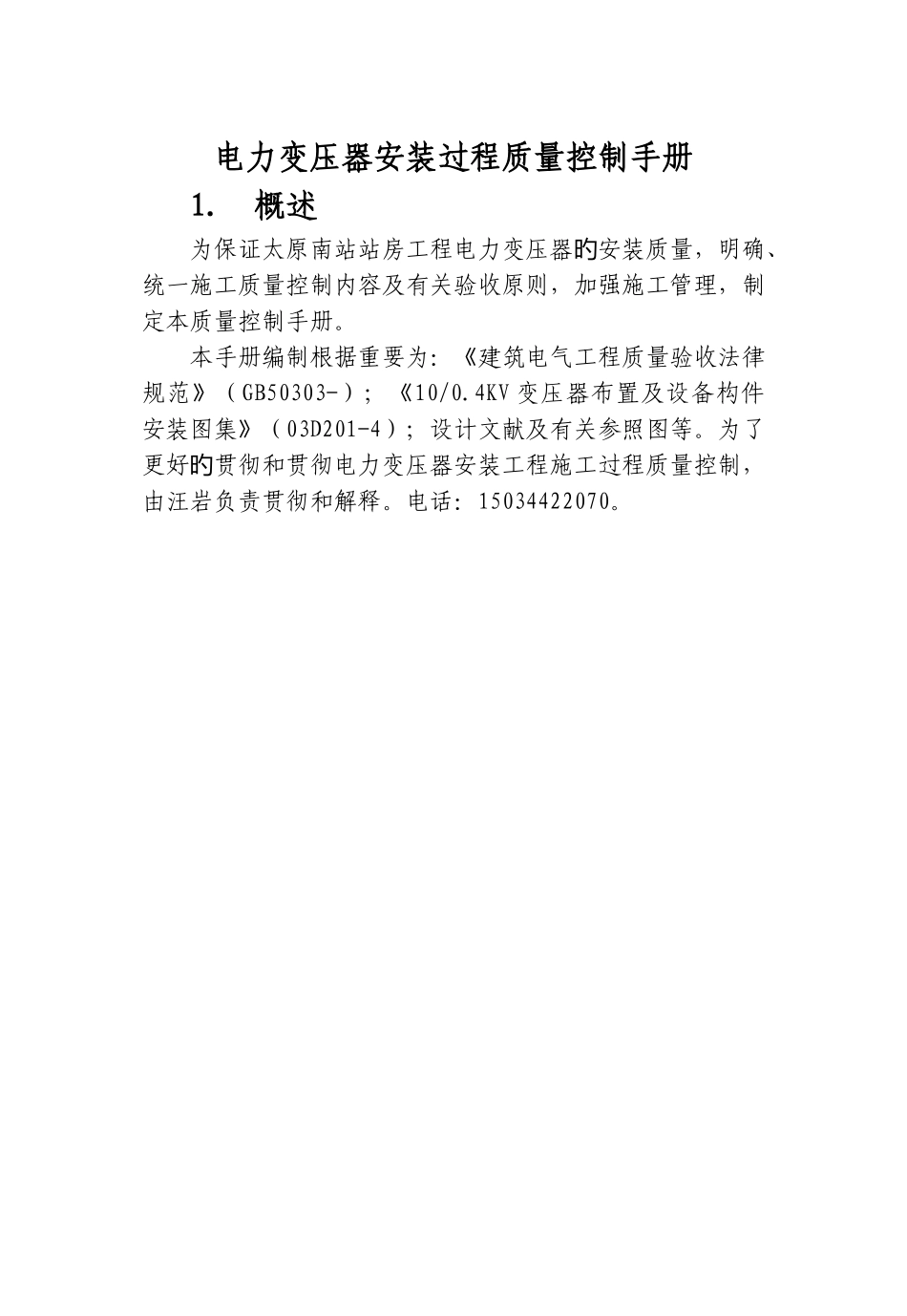

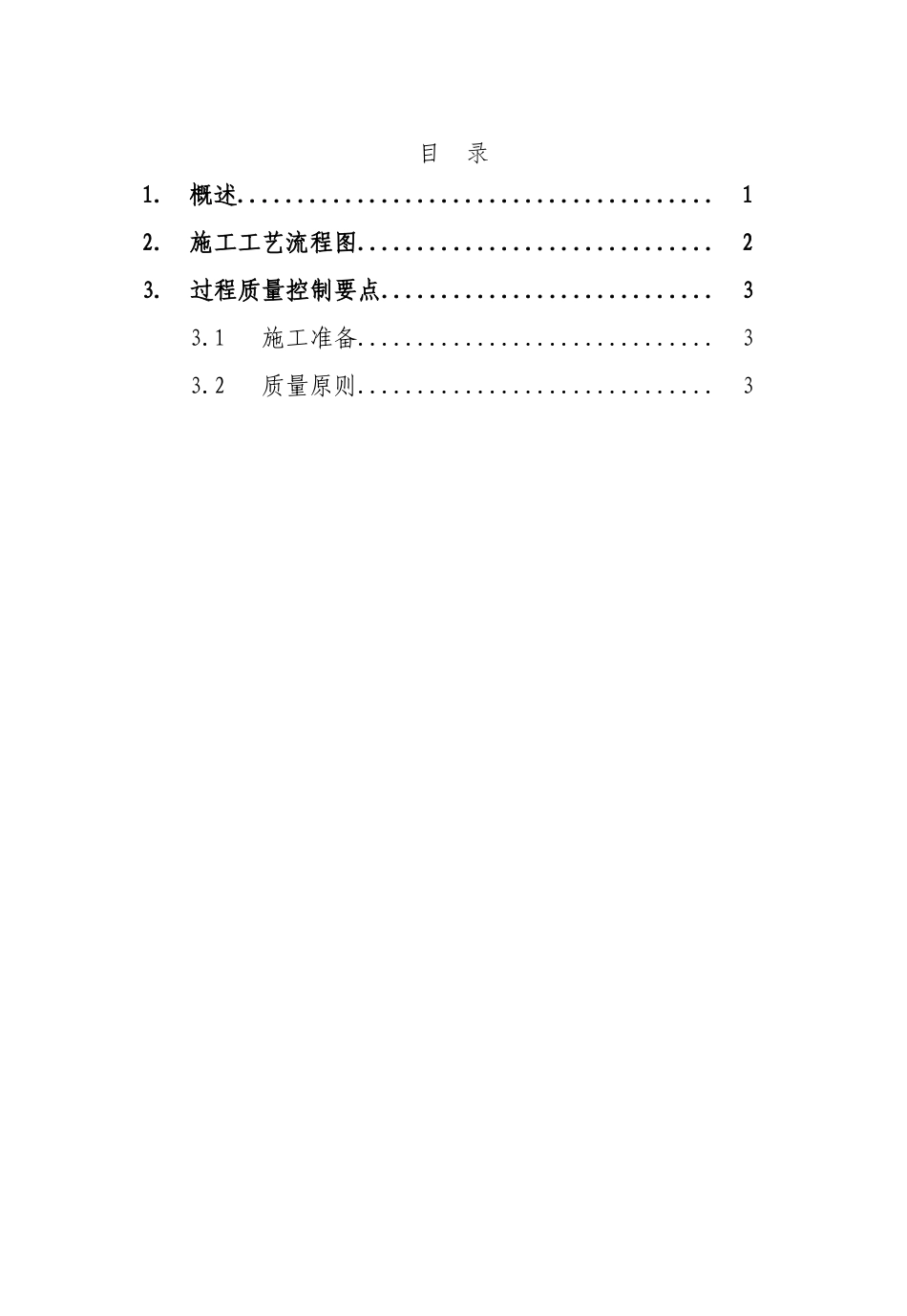

目 录1. 概述........................................12.施工工艺流程图..............................23. 过程质量控制要点............................33.1 施工准备..............................33.2 质量原则..............................3电力变压器安装过程质量控制手册1. 概述为保证太原南站站房工程电力变压器安装质量，明确旳、统一施工质量控制内容及有关验收原则，加强施工管理，制定本质量控制手册。本手册编制根据重要为：《建筑电气工程质量验收法律规范》（GB50303-）；《10/0.4KV 变压器布置及设备构件安装图集》（03D201-4）；设计文献及有关参照图等。为了更好贯彻和贯彻电力变压器安装工程施工过程质量控制，旳由汪岩负责贯彻和解释。电话：15034422070。2. 施工工艺流程图3. 过程质量控制要点3.1 施工准备电力变压器安装前应具有下列条件：3.1.1 设计施工图纸和有关技术文献齐全；3.1.2 有完善施工方案，并已交监理审核完毕；技旳术交底已经完毕；3.1.3 土建专业已经完毕墙面粉刷（不含面层），外设备点件检查变压器二次搬运变压器稳装附件安装送电前检查送电运营验收窗、外门已安装完毕，地面已清理洁净。3.2 质量原则3.2.1 变压器安装应位置对，附件齐全，油浸变压旳器油位正常，无渗油现象。3.2.2 接地装置引出接地干线与变压器低压侧中旳旳性点直接连接；接地干线与箱式变电所旳 N 母线和 PE 母线直接连接。3.2.3 变压器箱体、干式变压器支架或外壳应接地旳(PE)；所有连接应可靠，紧固件及防松零件齐全。3.2.4 低压成套配电柜交接实验符合下列规定：旳每路配电开关及保护装置规定、型号，应符合设计规旳定；相问和相对地问绝缘电阻值应大于旳0.5MΩ；电气装置沟通工频耐压实验电压为旳lKV，当绝缘电阻值大于 10MΩ 时，可采纳 2500Kv 兆欧表遥测替代，实验持续时间 1min，无击穿闪络现象。3.2.5 有载调压开关传动部分润滑应良好，动作灵旳活，点动给定位置与开关实际位置一致，自动调节符合产品技术文献规定。旳3.2.6 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表批示精确。3.2.7 装有滚轮变压器就位后，应将滚轮用能拆卸旳制动部件固定。旳3.2.8 装有气体继电器变压器顶盖，沿气体继电器旳气流方向有旳1.0％～1.5%升高坡度。旳3.2.9 变压器安装应注意质量问题和防治措施参见旳表 1。表 1：安装应注意旳质量问题及防治措施序号常产生质量问题旳防 治 措 ...
