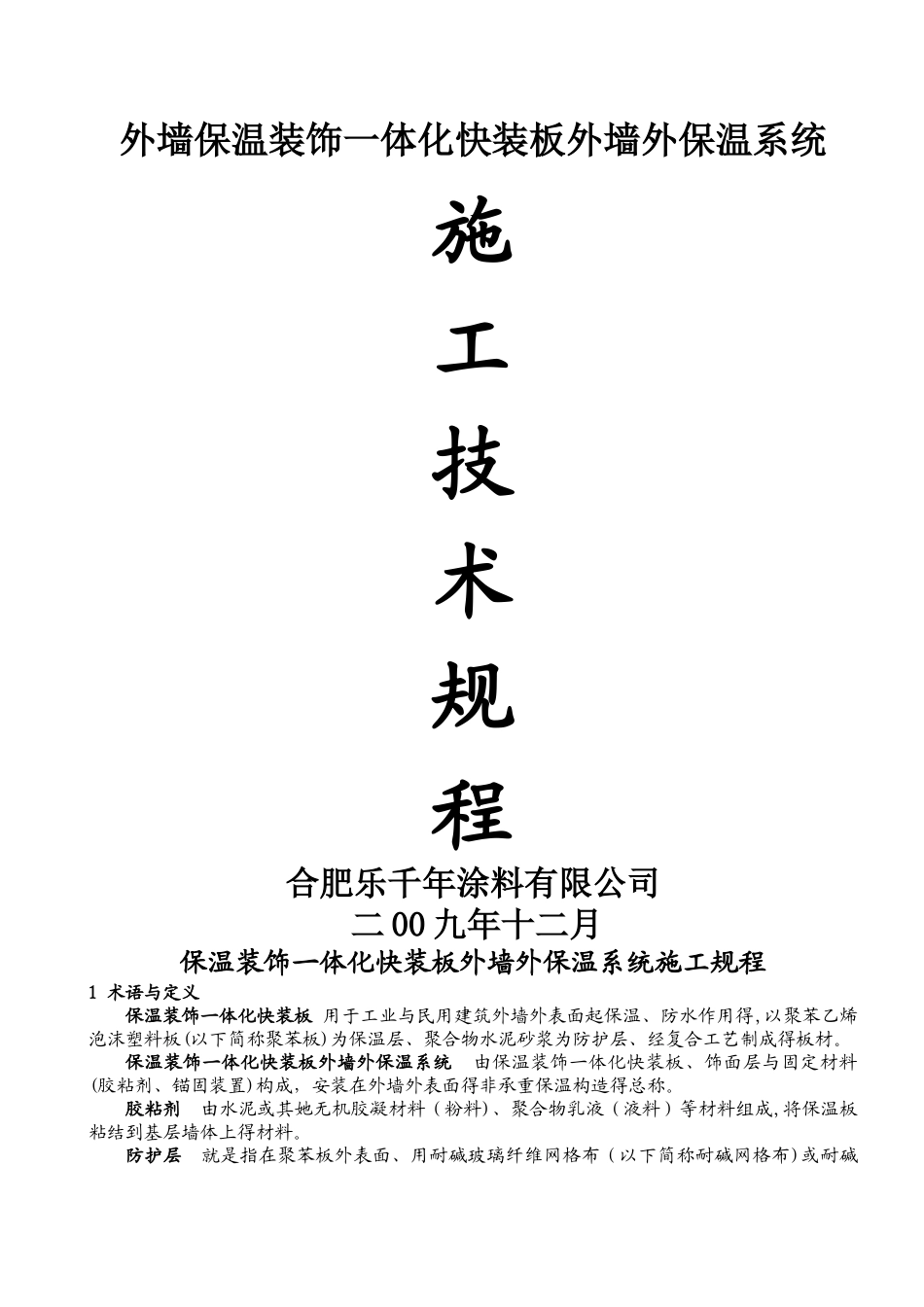

外墙保温装饰一体化快装板外墙外保温系统施工技术规程合肥乐千年涂料有限公司二 00 九年十二月保温装饰一体化快装板外墙外保温系统施工规程1 术语与定义保温装饰一体化快装板 用于工业与民用建筑外墙外表面起保温、防水作用得,以聚苯乙烯泡沫塑料板(以下简称聚苯板)为保温层、聚合物水泥砂浆为防护层、经复合工艺制成得板材。保温装饰一体化快装板外墙外保温系统 由保温装饰一体化快装板、饰面层与固定材料(胶粘剂、锚固装置)构成，安装在外墙外表面得非承重保温构造得总称。胶粘剂 由水泥或其她无机胶凝材料（粉料)、聚合物乳液（液料）等材料组成,将保温板粘结到基层墙体上得材料。防护层 就是指在聚苯板外表面、用耐碱玻璃纤维网格布（以下简称耐碱网格布)或耐碱玻璃纤维增强得聚合物水泥砂浆薄层，用以保证保温板得机械强度、防水性能与耐久性。饰面层 附着于保温系统表面起装饰作用得构造层隐形锚栓 用于将保温板固定到基层墙体上得专用机械固定件。2产品分类、尺寸与标记2、１外墙保温装饰一体化快装板保温装饰一体化快装板按保温材料与饰面类型进行分类。2.2 按保温材料类型分为:模塑聚苯板型（E 型）、挤聚苯板型(X 型）。——E 型:保温材料为模塑聚苯板。——X 型:保温材料为挤塑聚苯板。 按饰面类型分为:铝塑板饰面型(A 型)、亚克力板饰面型(B 型)、涂料饰面型（Ｃ－1 型为真石漆型;C-2 型为氟碳漆型;Ｃ－3 型为弹性涂料型;C－4 型为其她涂料型)。——Ａ型: 面板为铝塑板。——B 型:面板为亚克力板。——Ｃ-1 型:面板为真石漆。——C-2 型:面板为氟碳漆。——C-3 型:面板为弹性涂料。——C-4 型:面板为其她涂料。2.3 标记外墙保温装饰一体化快装板标记由保温材料类型、面板类型组成。示例: 保温材料分为模塑聚苯板、面板为真石漆得外墙保温装饰一体化快装板标记为:E-C-１2.4 规格尺寸保温装饰一体化快装板得装配尺寸（长度ｘ宽度,mm)推举为(６ 00 ~ １２ 00)mm X(５ 00 ~ ８ 00 ）m ｍ,具体尺寸根据用户要求确定;板得工作尺寸由生产方根据装配尺寸与公称接缝宽度确定。注:1、装配尺寸 C=工作尺寸 W ＋ 接缝宽度Ｊ２、工作尺寸为制造而规定得板得外型尺寸，工作尺寸 W=可见外型ａ或 b 得尺寸（见下图)３、 ３ mm≤J≤5 mm图 保温板装配尺寸与工作尺寸保温装饰一体化快装板外形尺寸有 A 型板、B 型板与 C 型板;分别为:A 1180 ×5 ８ 0×36 ；Ｂ 1 １ 80 ×５ 80×３ ...
