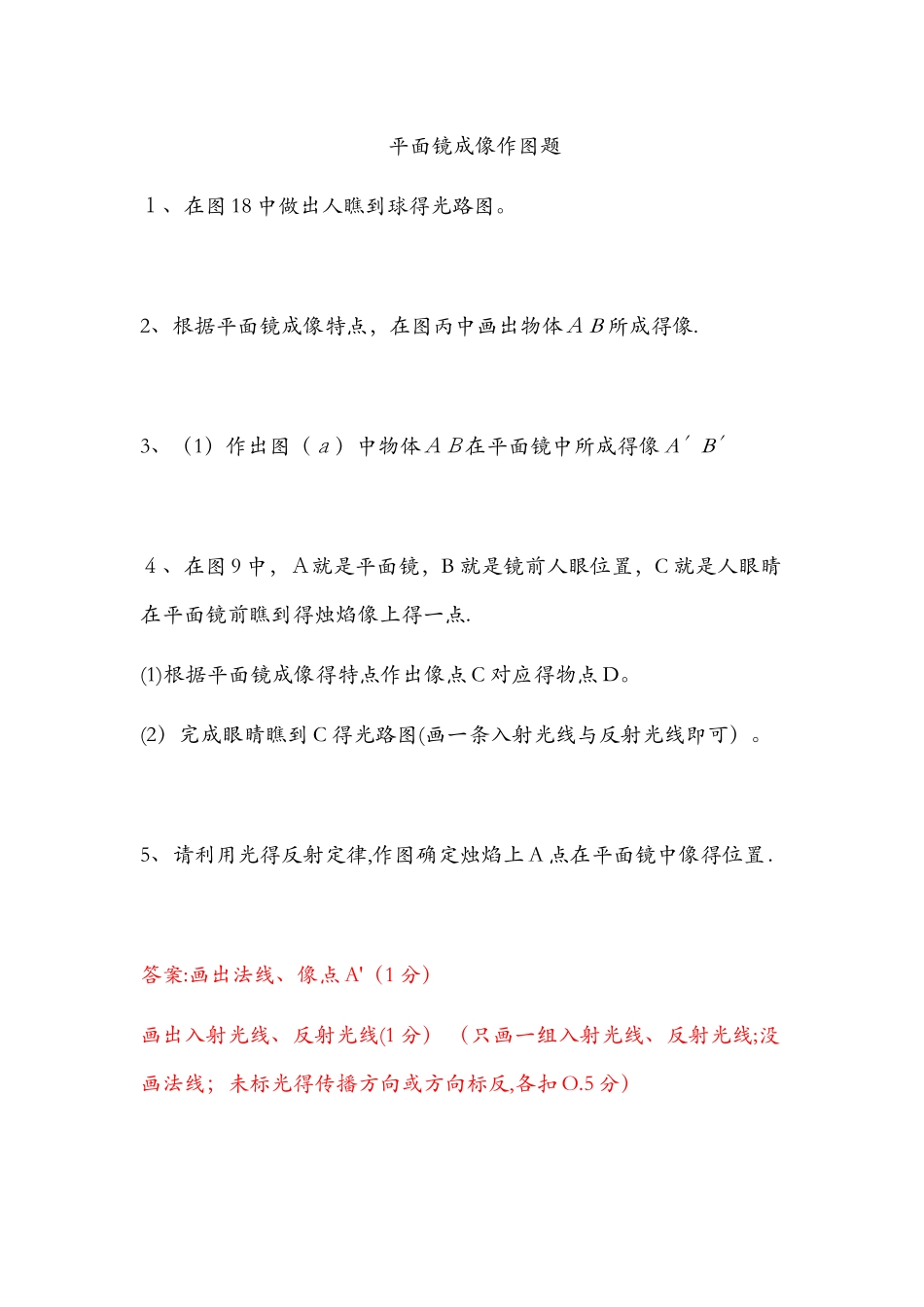

平面镜成像作图题１、在图 18 中做出人瞧到球得光路图。2、根据平面镜成像特点，在图丙中画出物体Ａ B 所成得像.3、（1）作出图（ａ）中物体ＡＢ在平面镜中所成得像 A′B′４、在图 9 中，Ａ就是平面镜，B 就是镜前人眼位置，C 就是人眼睛在平面镜前瞧到得烛焰像上得一点.(1)根据平面镜成像得特点作出像点 C 对应得物点 D。(2）完成眼睛瞧到 C 得光路图(画一条入射光线与反射光线即可）。5、请利用光得反射定律,作图确定烛焰上 A 点在平面镜中像得位置．答案:画出法线、像点 A'（1 分）画出入射光线、反射光线(1 分） （只画一组入射光线、反射光线;没画法线；未标光得传播方向或方向标反,各扣 O.5 分）6、S 为平面镜Ｍ N 前得一个发光点，Ａ为平面镜前某一点,请在图上画出所有通过 A 点得光线.7、根据平面镜成像特点,在图 9 中画出物体 AB 在平面镜 M Ｎ中所成得像 A′B′.８、请在图中根据平面镜成像特点画出物体 AB 在平面镜中得像 A′Ｂ′、9、如图８所示，B 为隧道中得一堵墙，墙得左侧有一激光器Ｓ，发出一束徽光经 平面镜 M Ｎ反射后恰好经过 A 点,请根据平面镜成像特点画出符合要求得入射光线与反射光线。ﻫ１0、根据平面镜成像特点,在图１ 1 中画出物体 AB 在平面镜 MN 中所成得像 AＢ。ﻫ答案：对称 1 分；正立 1 分；虚像 1 分。11、如图 11 所示，平面镜前一个发光点 S 与它得两条光线,请在图中作出 S 在平面镜中得像，并作出这两条光线得反射光线。ﻫ 12、 (１）如图甲所示,S 就是一个发光点,S＇就是它在平面镜中成得像,SA 就是Ｓ发出得一束光。请在图甲中画出平面镜得位置与 SA 经平面镜反射后得光线.ﻫ1３、如图 1 ２所示,学校楼梯拐角得墙上装有平面镜,既方便同学们整理仪容，晚上又能利用光得反射对楼道进行照明。请在图中准确画出灯 S 发出得光经平面镜反射后到达 A 点得光路图.ﻫ１４、如图所示，从 S 点发出得一条光线,经平面镜 MN 反射后，其反射光线恰好通过Ｐ点。请您作出这条入射光线并完成光路图。15、如图 9 所示,MN 就是竖直放置得平面镜,请画出字母"Ｌ＂在平面镜中得像。１ 6、如图 3 所示,小聪通过一平面镜瞧到小猫要偷吃小鱼。图中画出了入射光线与反射光线，但未标出光得传播方向。请您在图中用箭头标出小聪瞧到小猫偷鱼吃时得光得传播方向，并根据光得反射规律画出平面镜。 17、如图１ 4 所示为水位测量仪得示意图,...
