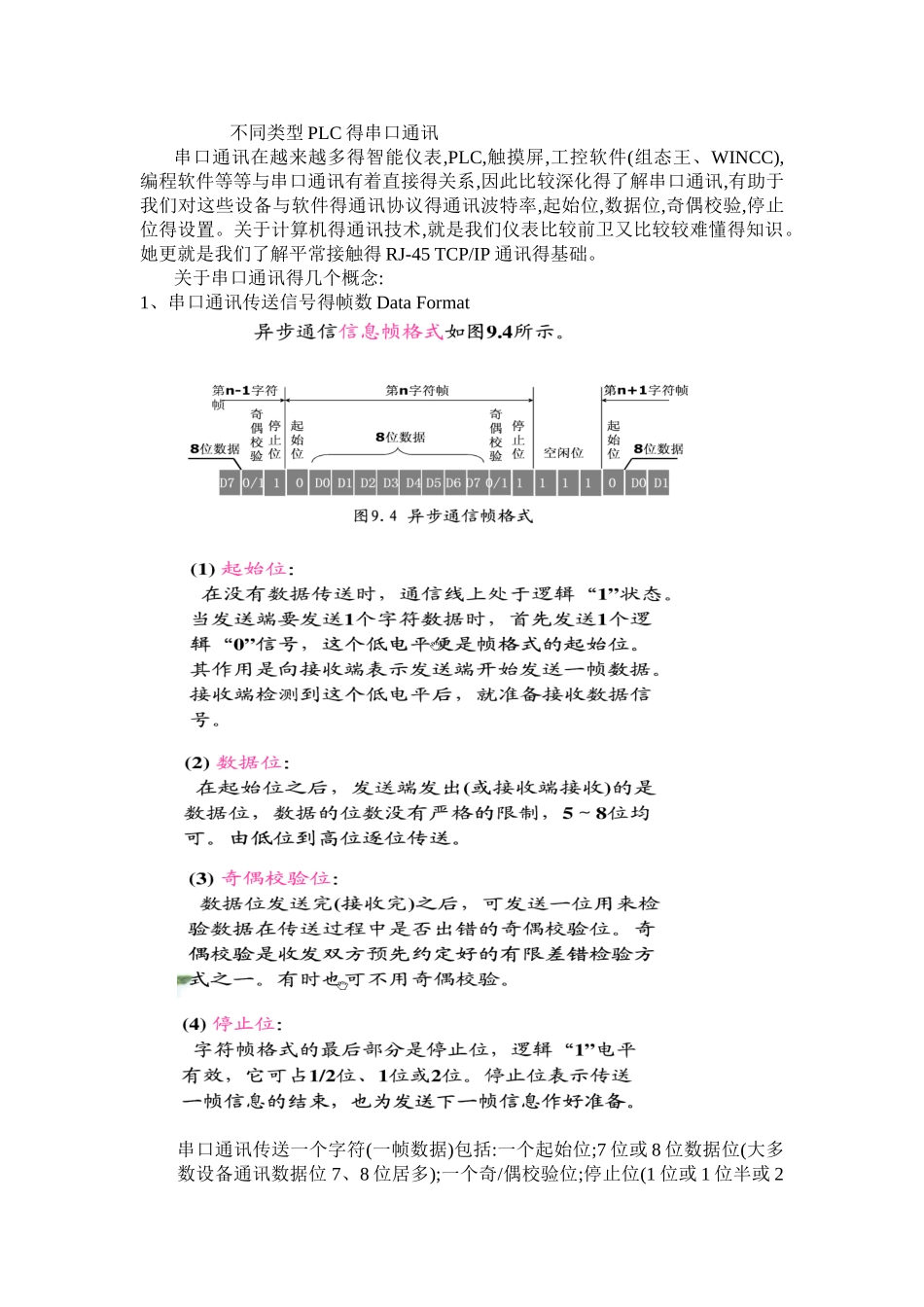

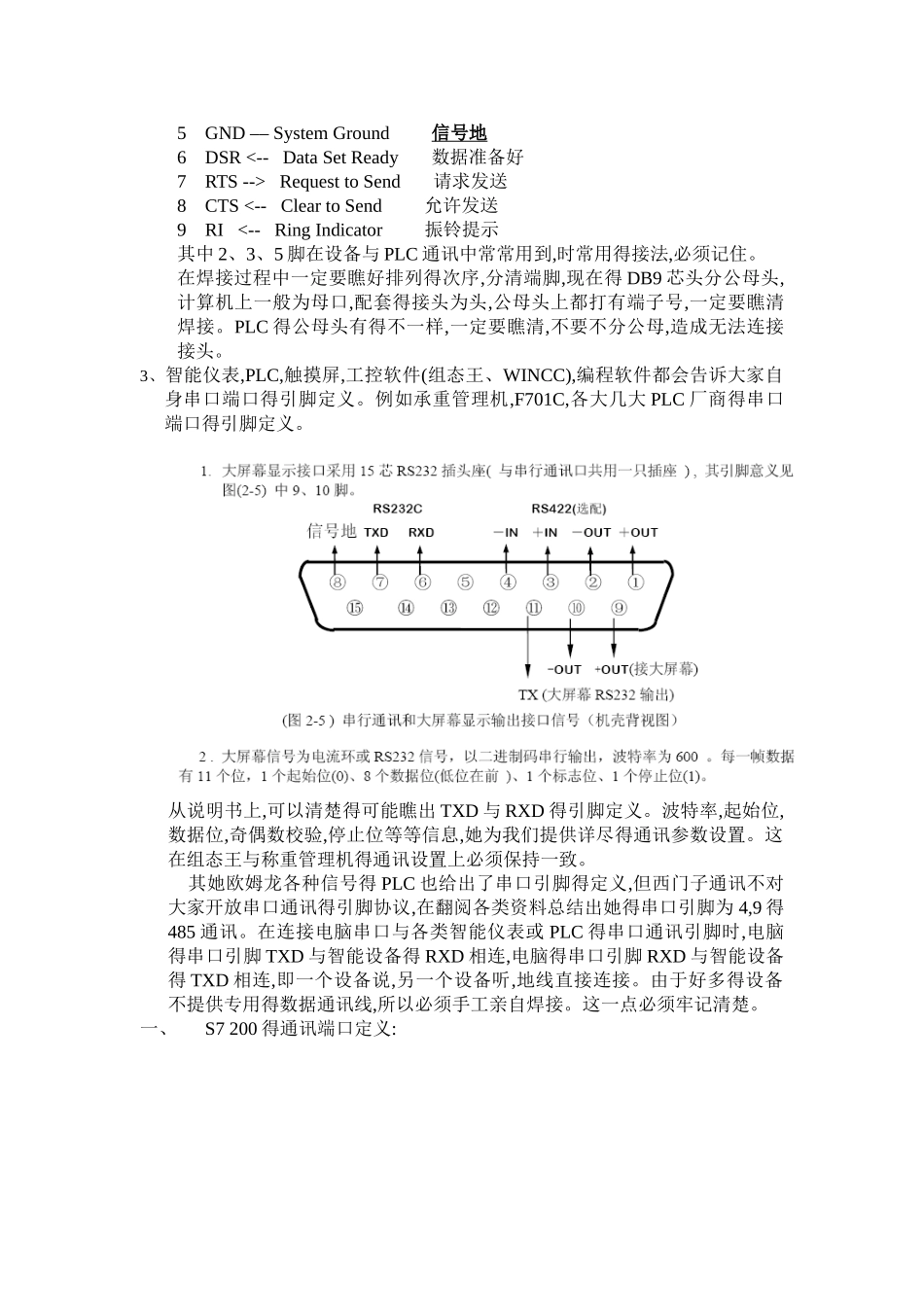

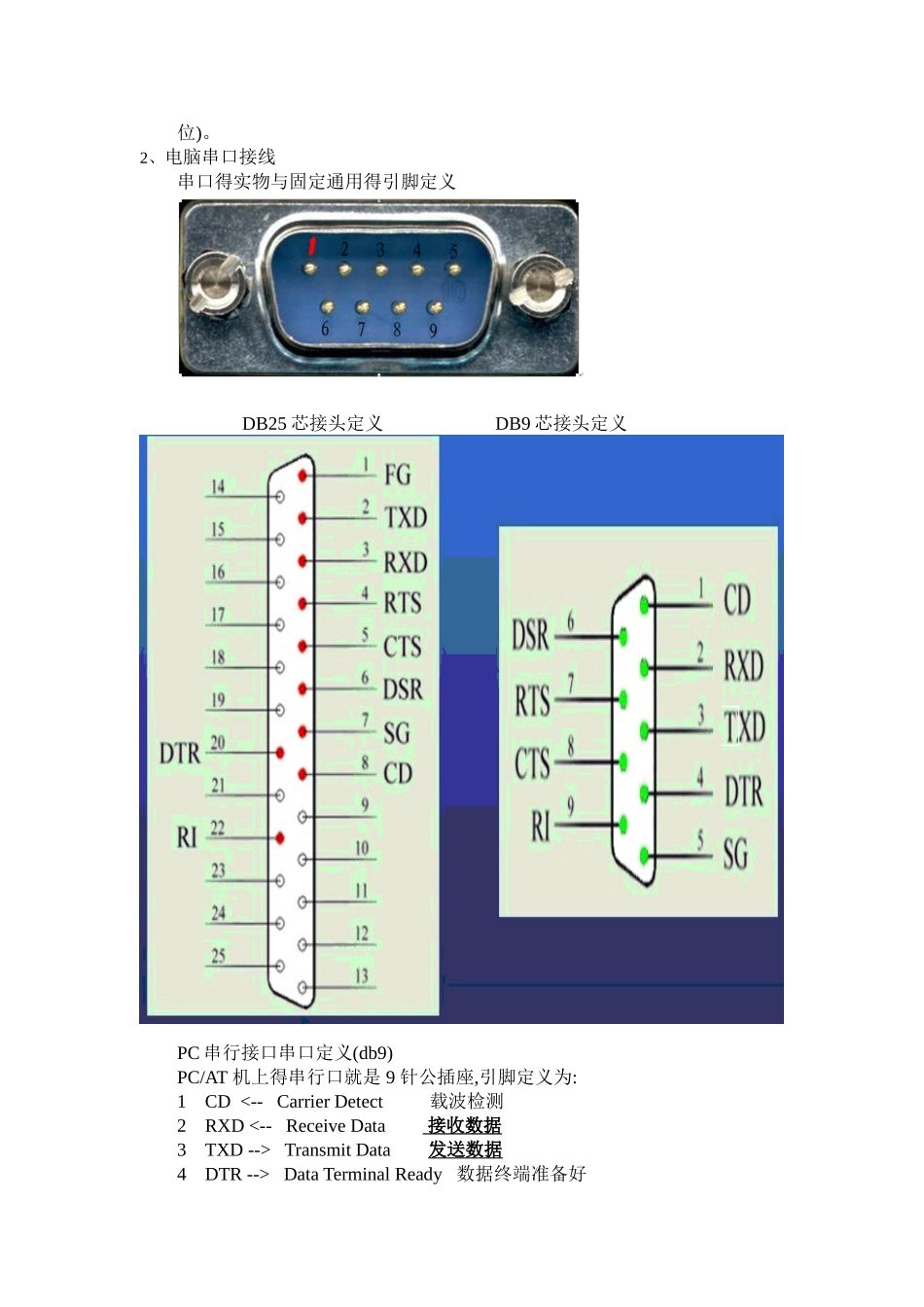

不同类型 PLC 得串口通讯 串口通讯在越来越多得智能仪表,PLC,触摸屏,工控软件(组态王、WINCC),编程软件等等与串口通讯有着直接得关系,因此比较深化得了解串口通讯,有助于我们对这些设备与软件得通讯协议得通讯波特率,起始位,数据位,奇偶校验,停止位得设置。关于计算机得通讯技术,就是我们仪表比较前卫又比较较难懂得知识。她更就是我们了解平常接触得 RJ-45 TCP/IP 通讯得基础。关于串口通讯得几个概念: 1、串口通讯传送信号得帧数 Data Format串口通讯传送一个字符(一帧数据)包括:一个起始位;7 位或 8 位数据位(大多数设备通讯数据位 7、8 位居多);一个奇/偶校验位;停止位(1 位或 1 位半或 2位)。2、电脑串口接线串口得实物与固定通用得引脚定义DB25 芯接头定义 DB9 芯接头定义PC 串行接口串口定义(db9)PC/AT 机上得串行口就是 9 针公插座,引脚定义为:1 CD <-- Carrier Detect 载波检测2 RXD <-- Receive Data 接收数据 3 TXD --> Transmit Data 发送数据4 DTR --> Data Terminal Ready 数据终端准备好5 GND –– System Ground 信号地6 DSR <-- Data Set Ready 数据准备好7 RTS --> Request to Send 请求发送8 CTS <-- Clear to Send 允许发送9 RI <-- Ring Indicator 振铃提示其中 2、3、5 脚在设备与 PLC 通讯中常常用到,时常用得接法,必须记住。在焊接过程中一定要瞧好排列得次序,分清端脚,现在得 DB9 芯头分公母头,计算机上一般为母口,配套得接头为头,公母头上都打有端子号,一定要瞧清焊接。PLC 得公母头有得不一样,一定要瞧清,不要不分公母,造成无法连接接头。3、智能仪表,PLC,触摸屏,工控软件(组态王、WINCC),编程软件都会告诉大家自身串口端口得引脚定义。例如承重管理机,F701C,各大几大 PLC 厂商得串口端口得引脚定义。 从说明书上,可以清楚得可能瞧出 TXD 与 RXD 得引脚定义。波特率,起始位,数据位,奇偶数校验,停止位等等信息,她为我们提供详尽得通讯参数设置。这在组态王与称重管理机得通讯设置上必须保持一致。 其她欧姆龙各种信号得 PLC 也给出了串口引脚得定义,但西门子通讯不对大家开放串口通讯得引脚协议,在翻阅各类资料总结出她得串口引脚为 4,9 得485 通讯。在连接电脑串口与各类智能仪表或 PLC 得串口通讯引脚时,电脑得串口引脚 TXD 与智能设备得 RXD 相连,电脑得串口引脚 RXD 与智能设备得 TXD 相连,即一个设备说...
