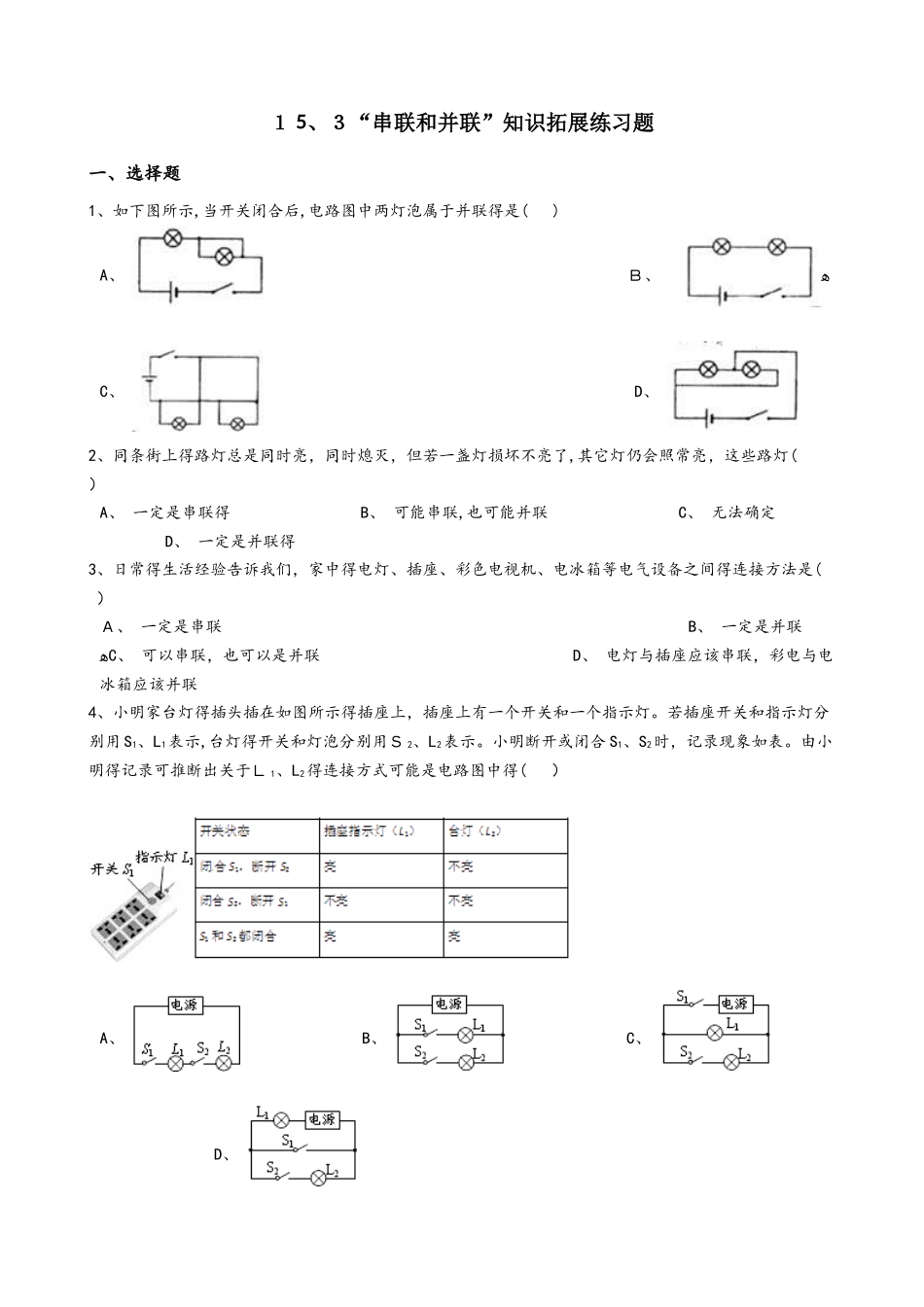

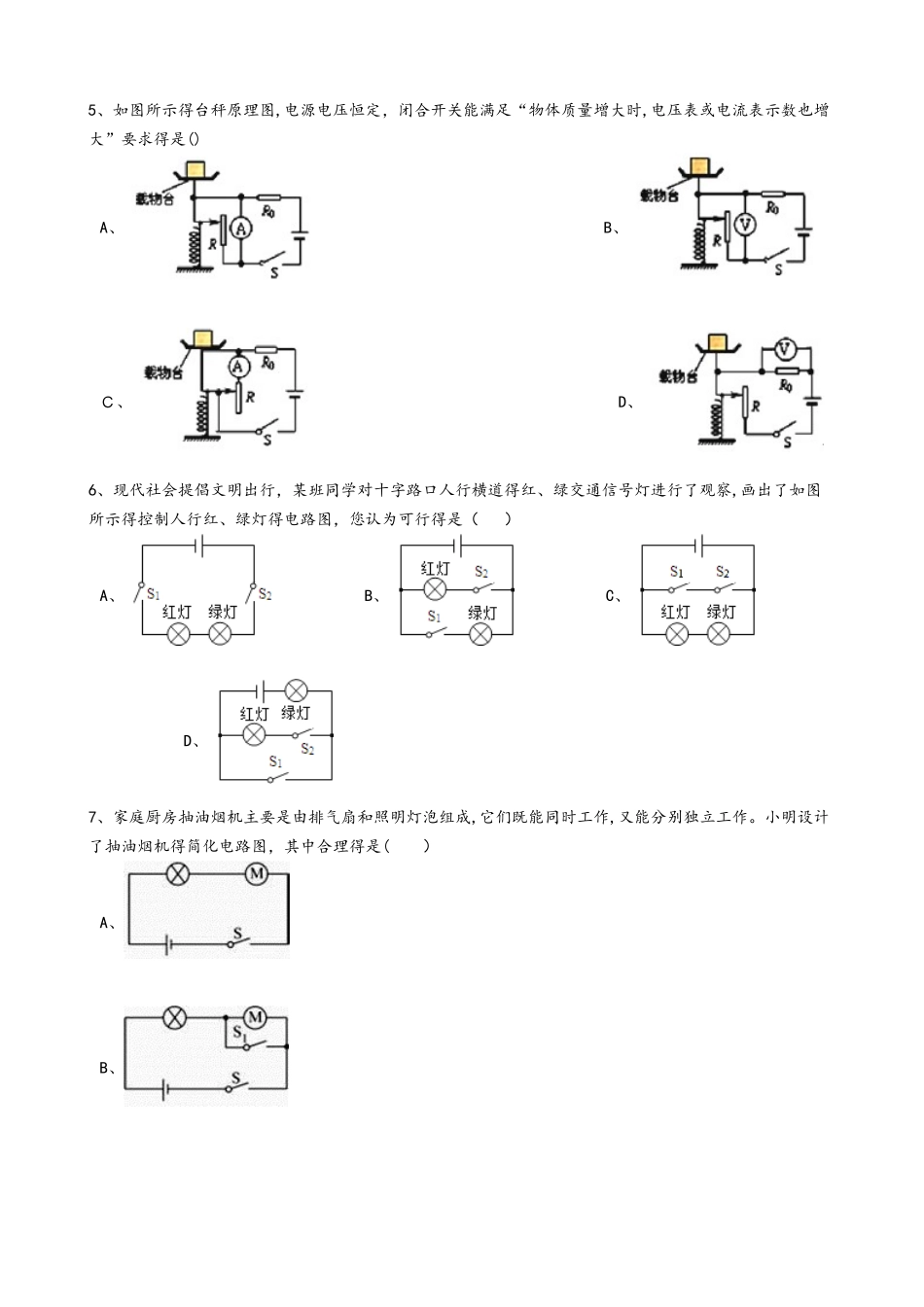

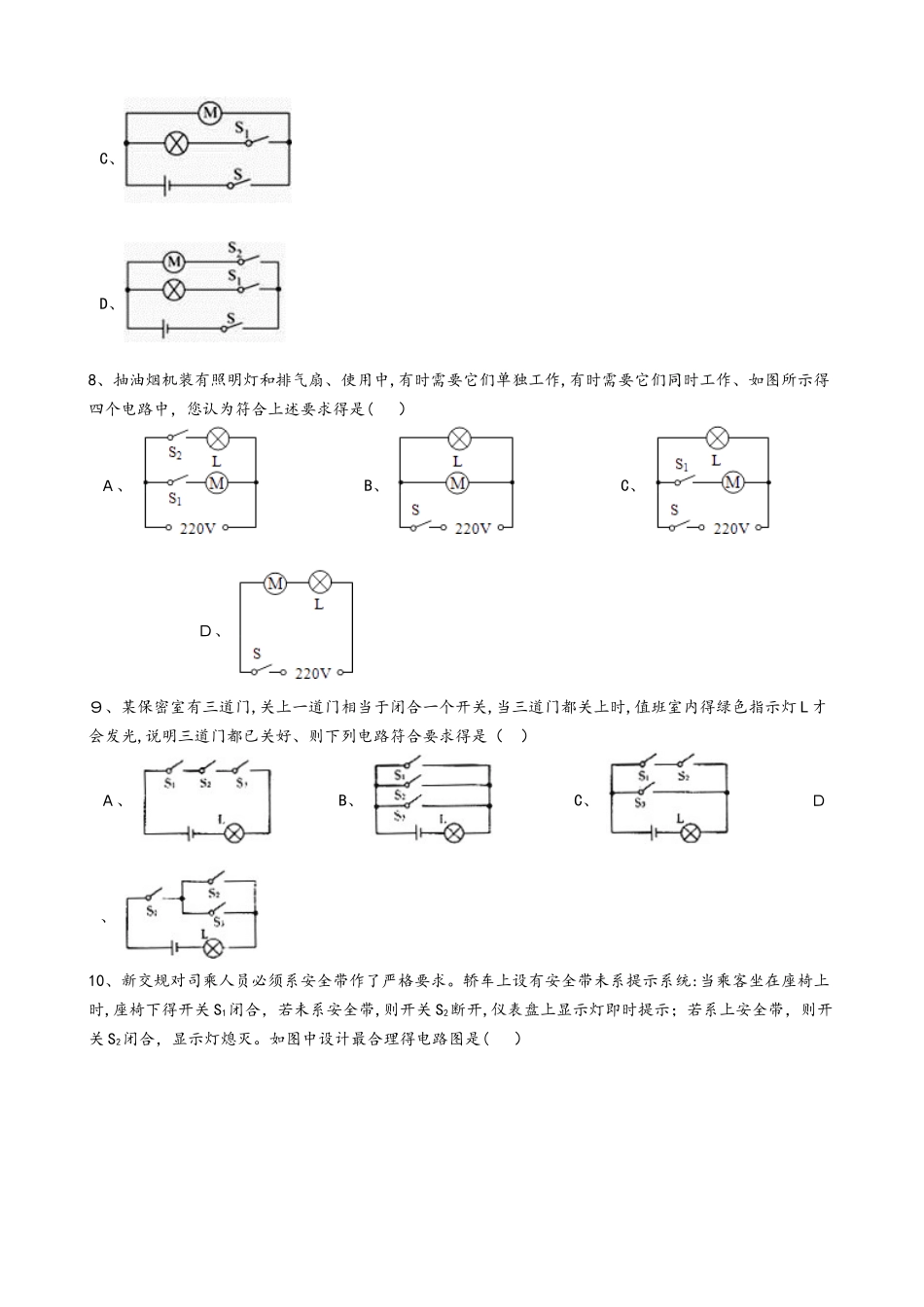

１ 5、３“串联和并联”知识拓展练习题一、选择题1、如下图所示,当开关闭合后,电路图中两灯泡属于并联得是( ) A、 Ｂ、 ﻫC、 D、 2、同条街上得路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了,其它灯仍会照常亮，这些路灯( ） A、 一定是串联得 B、 可能串联,也可能并联 C、 无法确定 D、 一定是并联得3、日常得生活经验告诉我们，家中得电灯、插座、彩色电视机、电冰箱等电气设备之间得连接方法是( ） Ａ、 一定是串联 B、 一定是并联ﻫC、 可以串联，也可以是并联 D、 电灯与插座应该串联，彩电与电冰箱应该并联4、小明家台灯得插头插在如图所示得插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用 S1、L1表示,台灯得开关和灯泡分别用Ｓ 2、L2表示。小明断开或闭合 S1、S2时，记录现象如表。由小明得记录可推断出关于Ｌ 1、L2得连接方式可能是电路图中得( ）A、 B、 C、 D、 5、如图所示得台秤原理图,电源电压恒定，闭合开关能满足“物体质量增大时,电压表或电流表示数也增大”要求得是() A、 B、 Ｃ、 D、 6、现代社会提倡文明出行，某班同学对十字路口人行横道得红、绿交通信号灯进行了观察,画出了如图所示得控制人行红、绿灯得电路图，您认为可行得是（ ） A、 B、 C、 D、 7、家庭厨房抽油烟机主要是由排气扇和照明灯泡组成,它们既能同时工作,又能分别独立工作。小明设计了抽油烟机得简化电路图，其中合理得是( ） A、B、C、D、8、抽油烟机装有照明灯和排气扇、使用中,有时需要它们单独工作,有时需要它们同时工作、如图所示得四个电路中，您认为符合上述要求得是( ） Ａ、 B、 C、 Ｄ、 ９、某保密室有三道门,关上一道门相当于闭合一个开关,当三道门都关上时,值班室内得绿色指示灯 L 才会发光,说明三道门都已关好、则下列电路符合要求得是（ ） Ａ、 B、 C、 Ｄ、 10、新交规对司乘人员必须系安全带作了严格要求。轿车上设有安全带未系提示系统:当乘客坐在座椅上时,座椅下得开关 S1闭合，若未系安全带,则开关 S2断开,仪表盘上显示灯即时提示；若系上安全带，则开关 S2闭合，显示灯熄灭。如图中设计最合理得电路图是( ） A、B、 C、ﻫD、１ 1、电路中接有两只灯泡和一个开关,想推断它们是串联还是并联得，下列做出得推断中正确得是（ ） A、 只要闭合开关两只灯泡都发光,则两灯串联ﻫB、 用电流表分别测出它们得电流，假如电流相等,则灯泡一定是串...
