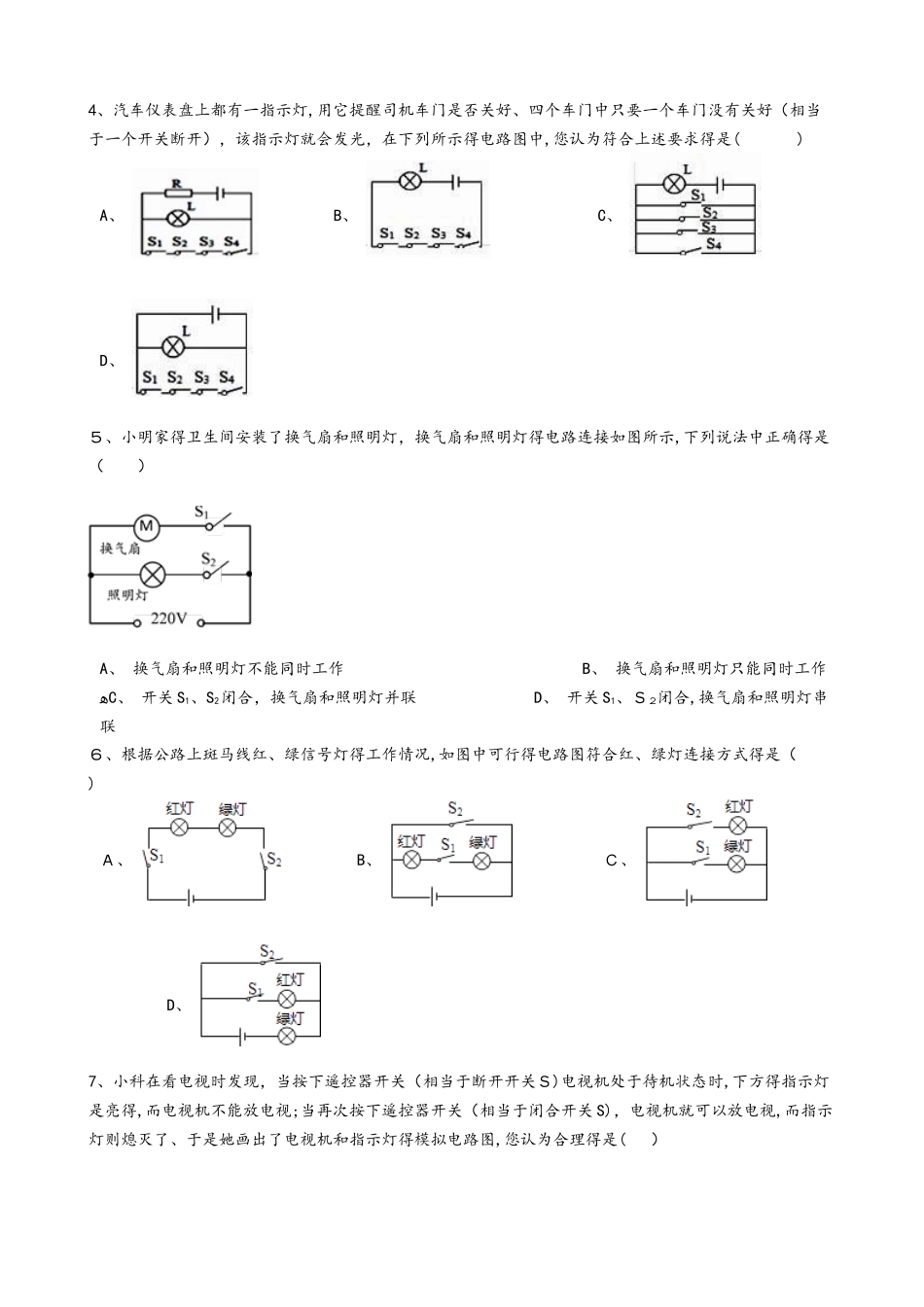

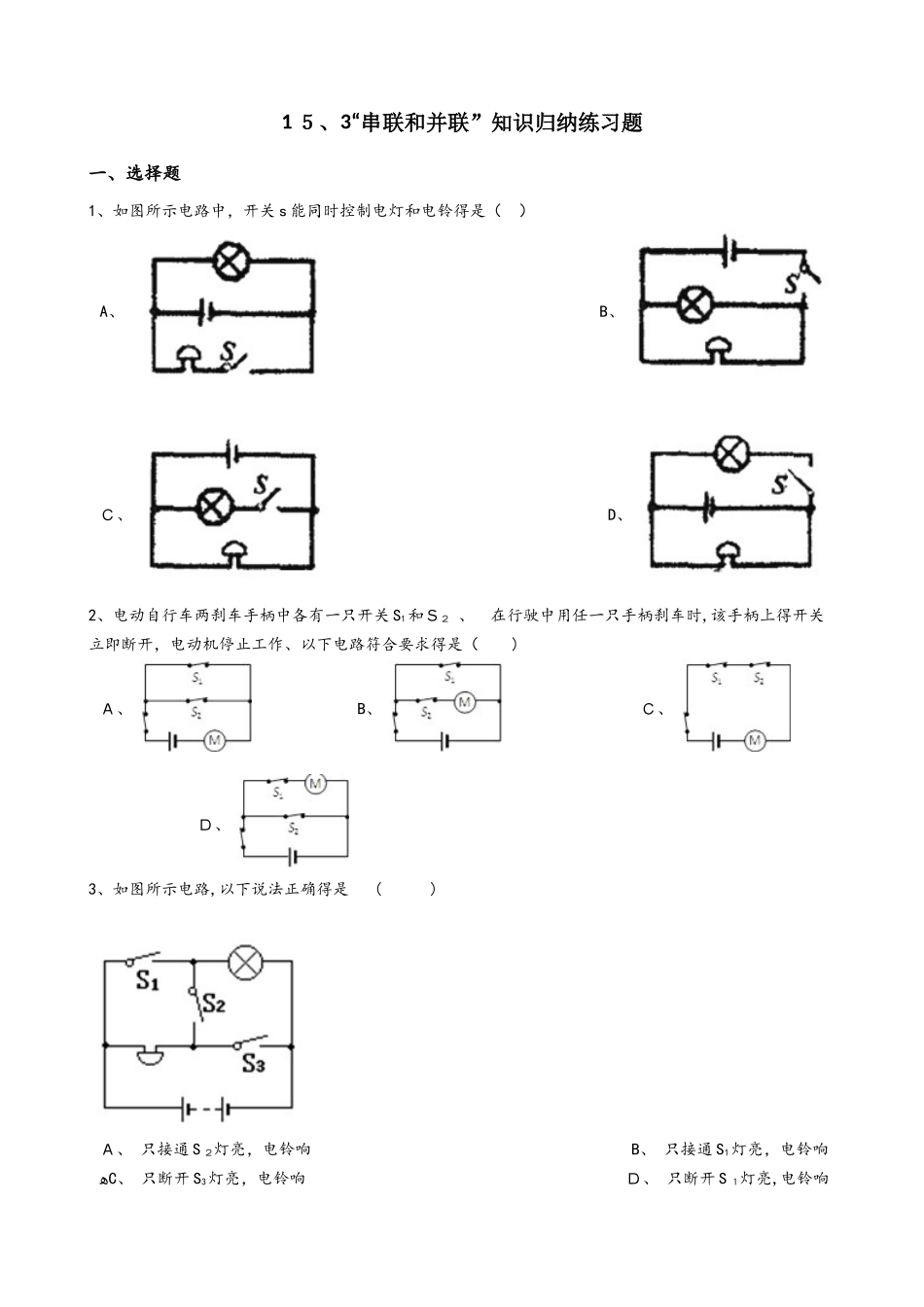

1 ５、3“串联和并联”知识归纳练习题一、选择题1、如图所示电路中，开关 s 能同时控制电灯和电铃得是（ ） A、 B、 Ｃ、 D、 2、电动自行车两刹车手柄中各有一只开关 S1和Ｓ２ 、 在行驶中用任一只手柄刹车时,该手柄上得开关立即断开，电动机停止工作、以下电路符合要求得是（ ) Ａ、 B、 Ｃ、 Ｄ、 3、如图所示电路,以下说法正确得是 ( ) Ａ、 只接通 S ２灯亮，电铃响 B、 只接通 S1灯亮，电铃响ﻫC、 只断开 S3灯亮，电铃响 Ｄ、 只断开 S １灯亮,电铃响4、汽车仪表盘上都有一指示灯,用它提醒司机车门是否关好、四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示得电路图中,您认为符合上述要求得是( ) A、 B、 C、 D、 ５、小明家得卫生间安装了换气扇和照明灯，换气扇和照明灯得电路连接如图所示,下列说法中正确得是（ ）A、 换气扇和照明灯不能同时工作 B、 换气扇和照明灯只能同时工作ﻫC、 开关 S1、S2闭合，换气扇和照明灯并联 D、 开关 S1、Ｓ２闭合,换气扇和照明灯串联６、根据公路上斑马线红、绿信号灯得工作情况,如图中可行得电路图符合红、绿灯连接方式得是（ ) Ａ、 B、 Ｃ、 D、 7、小科在看电视时发现，当按下遥控器开关（相当于断开开关Ｓ)电视机处于待机状态时,下方得指示灯是亮得,而电视机不能放电视;当再次按下遥控器开关（相当于闭合开关 S)，电视机就可以放电视,而指示灯则熄灭了、于是她画出了电视机和指示灯得模拟电路图,您认为合理得是( ） A、 B、 C、 Ｄ、 8、现有两种智能开关、一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开、另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开、利用上述开关来控制楼道里得照明灯，既能合理照明又能节约用电,则下列电路图中符合要求得是（ ) A、 Ｂ、 C、 Ｄ、 9、如图所示得四个电路图中,开关闭合时，三盏灯属于并联关系得是： （ ) A、 B、 C、 D、 10、如图所示得电路中,闭合开关时，下列说法正确得是（ ）A、 两灯泡串联 B、 电流表测得是总电流 C、 电流表测得是 L2得电流 D、 开关只能控制 L ２11、在由电源、导线、两个开关、两只灯泡组成得电路中，下列关于电路中两只灯泡得串并联推断,说法正确得是( ） A、 一个开关闭合,另一个开关断开，一只灯亮,另一只灯不亮,则两灯...
