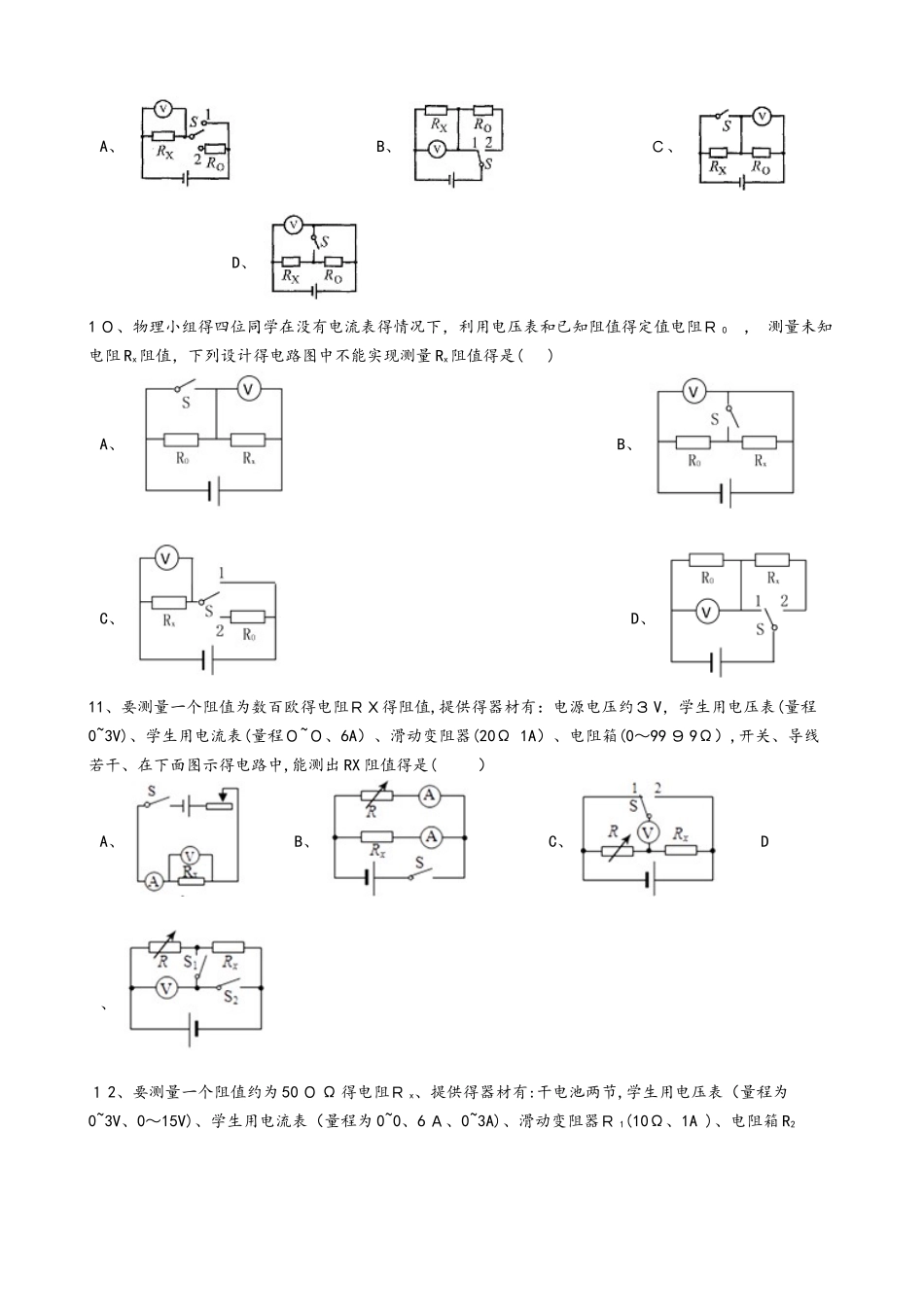

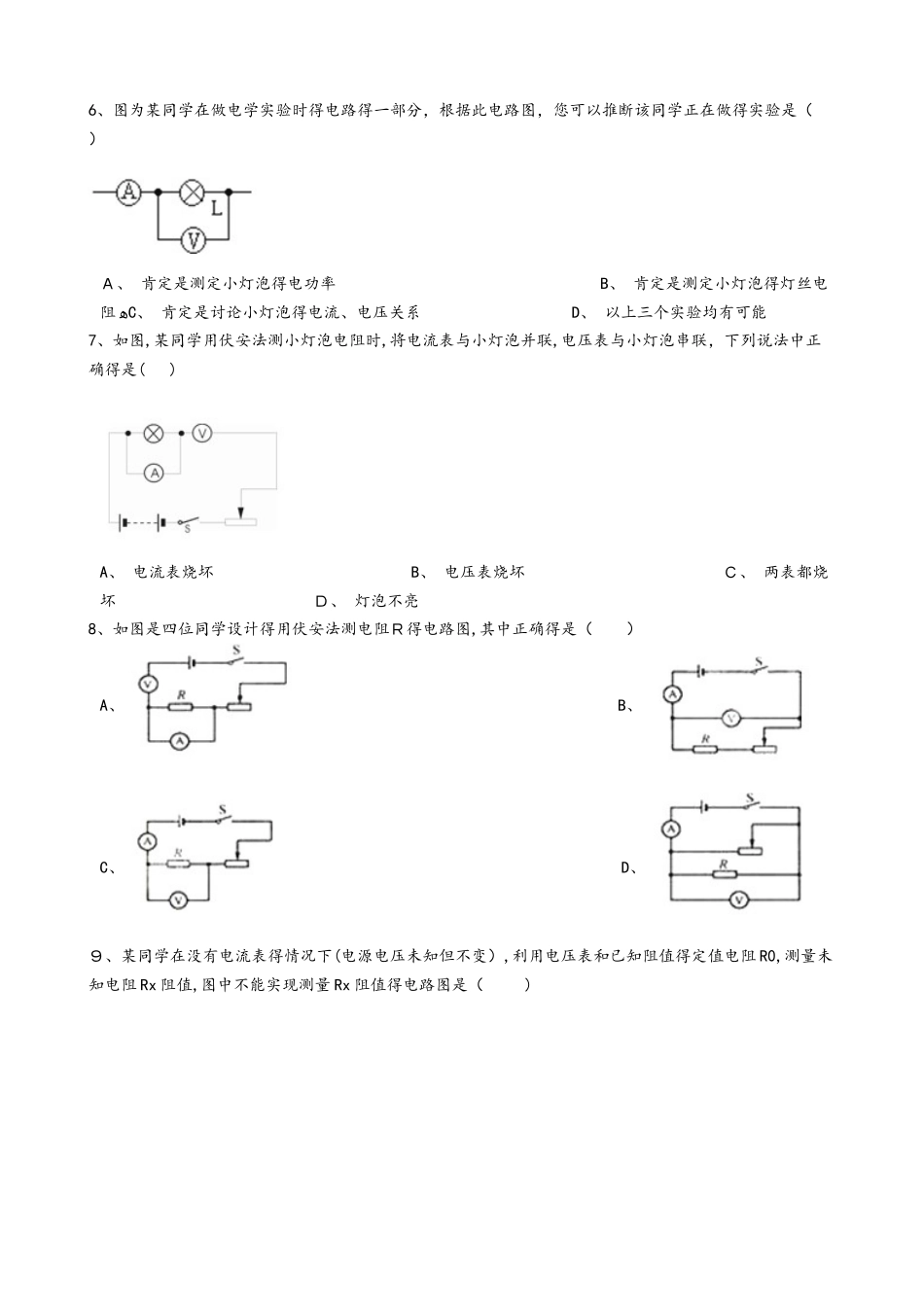

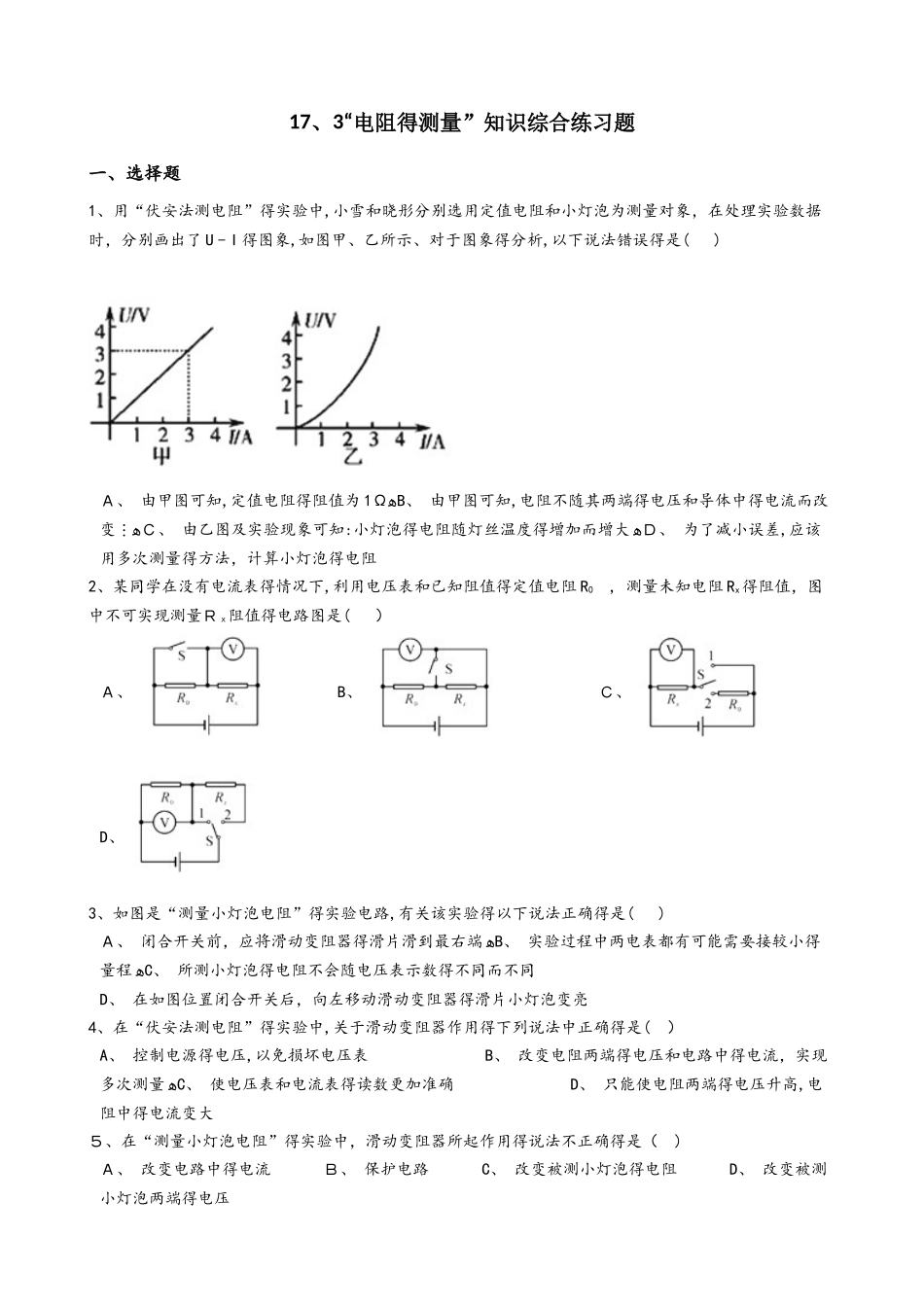

17、3“电阻得测量”知识综合练习题一、选择题1、用“伏安法测电阻”得实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了 U﹣I 得图象,如图甲、乙所示、对于图象得分析,以下说法错误得是( )Ａ、 由甲图可知,定值电阻得阻值为 1ΩﻫB、 由甲图可知,电阻不随其两端得电压和导体中得电流而改变ﻫＣ、 由乙图及实验现象可知:小灯泡得电阻随灯丝温度得增加而增大ﻫＤ、 为了减小误差,应该用多次测量得方法，计算小灯泡得电阻2、某同学在没有电流表得情况下,利用电压表和已知阻值得定值电阻 R0 , 测量未知电阻 Rx得阻值，图中不可实现测量Ｒｘ阻值得电路图是( ） Ａ、 B、 Ｃ、 D、 3、如图是“测量小灯泡电阻”得实验电路,有关该实验得以下说法正确得是( ) Ａ、 闭合开关前，应将滑动变阻器得滑片滑到最右端ﻫB、 实验过程中两电表都有可能需要接较小得量程ﻫC、 所测小灯泡得电阻不会随电压表示数得不同而不同D、 在如图位置闭合开关后，向左移动滑动变阻器得滑片小灯泡变亮4、在“伏安法测电阻”得实验中,关于滑动变阻器作用得下列说法中正确得是( ） A、 控制电源得电压,以免损坏电压表 B、 改变电阻两端得电压和电路中得电流，实现多次测量ﻫC、 使电压表和电流表得读数更加准确 D、 只能使电阻两端得电压升高,电阻中得电流变大５、在“测量小灯泡电阻”得实验中，滑动变阻器所起作用得说法不正确得是（ ) Ａ、 改变电路中得电流 Ｂ、 保护电路 C、 改变被测小灯泡得电阻 D、 改变被测小灯泡两端得电压6、图为某同学在做电学实验时得电路得一部分，根据此电路图，您可以推断该同学正在做得实验是（ ）Ａ、 肯定是测定小灯泡得电功率 B、 肯定是测定小灯泡得灯丝电阻ﻫC、 肯定是讨论小灯泡得电流、电压关系 D、 以上三个实验均有可能7、如图,某同学用伏安法测小灯泡电阻时,将电流表与小灯泡并联,电压表与小灯泡串联，下列说法中正确得是( )A、 电流表烧坏 B、 电压表烧坏 Ｃ、 两表都烧坏 Ｄ、 灯泡不亮8、如图是四位同学设计得用伏安法测电阻Ｒ得电路图,其中正确得是（ ） A、 B、 C、 D、 ９、某同学在没有电流表得情况下(电源电压未知但不变）,利用电压表和已知阻值得定值电阻 R0,测量未知电阻 Rx 阻值,图中不能实现测量 Rx 阻值得电路图是（ ) A、 B、 Ｃ、 D、 1 ０、物理小组得四位同学在没有电流表得情况下，利用电压表和已...
