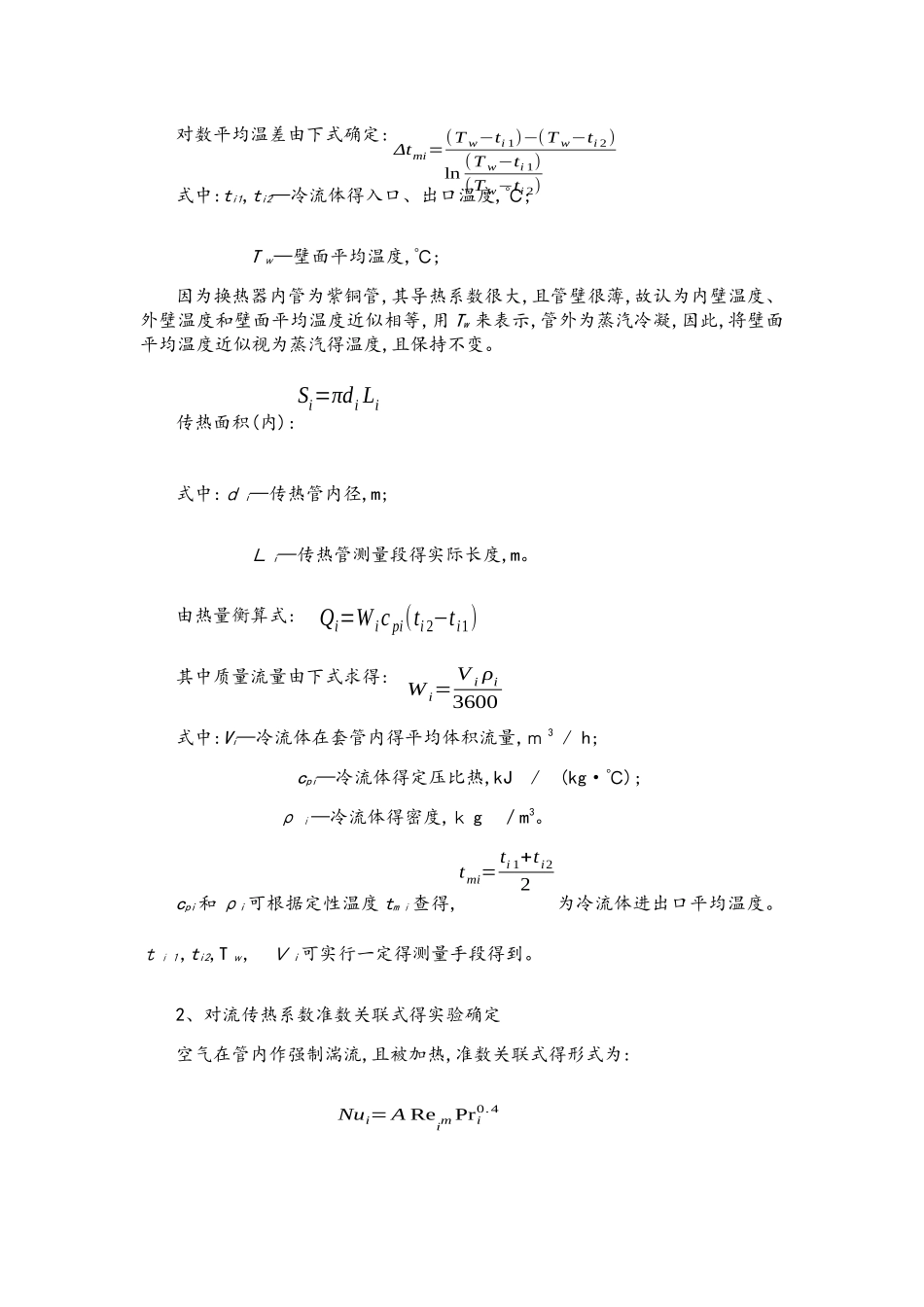

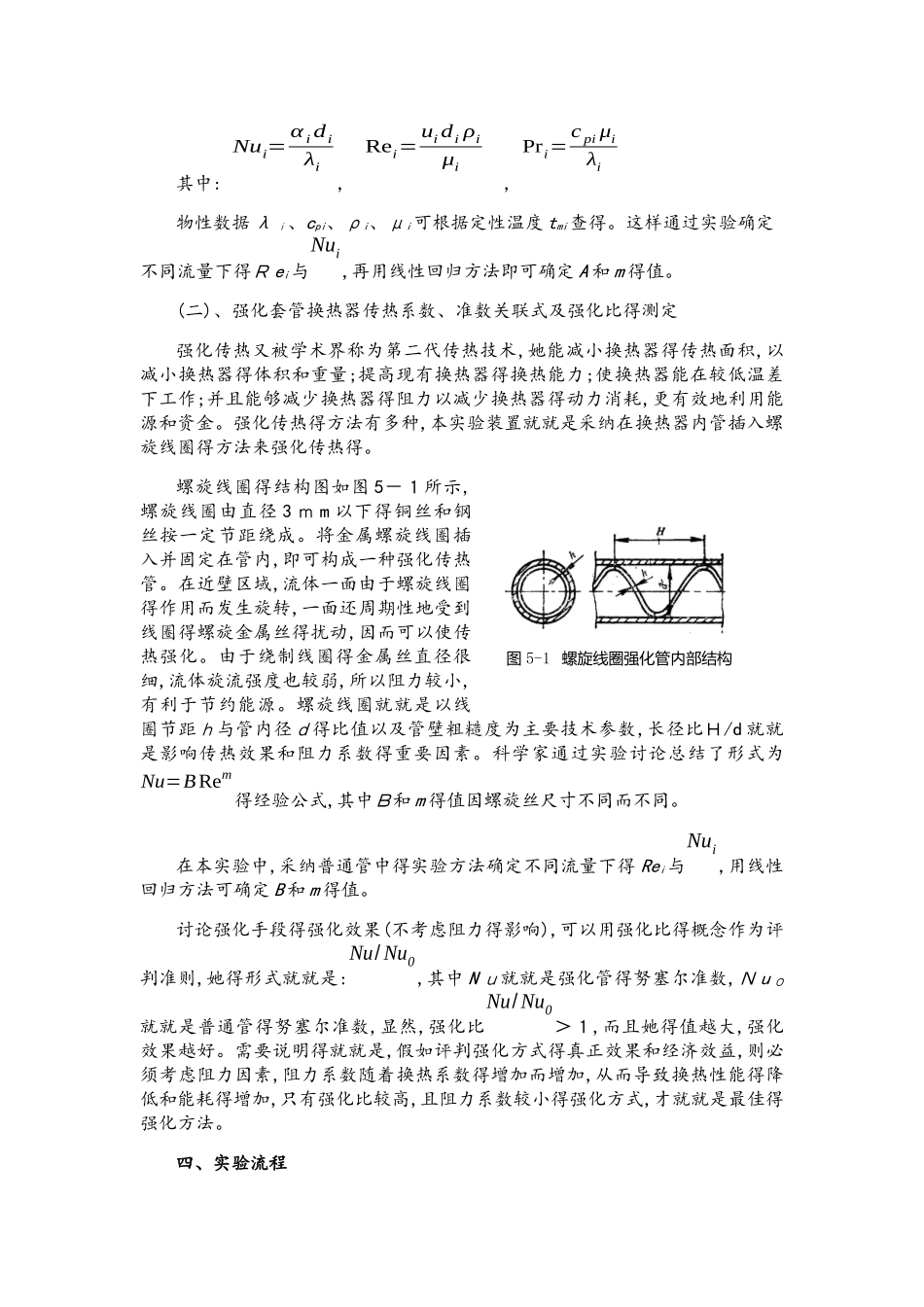

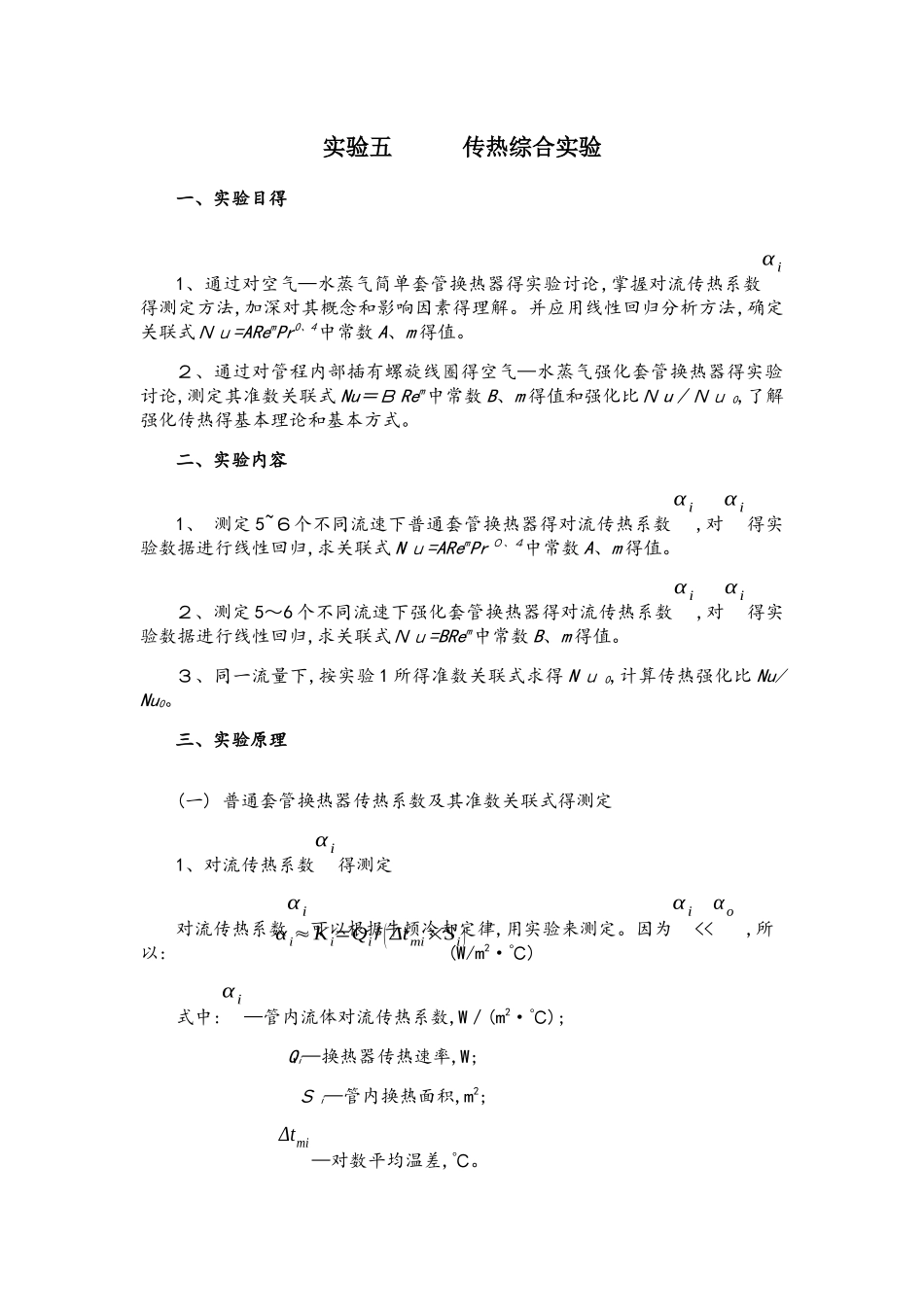

实验五 传热综合实验一、实验目得1、通过对空气—水蒸气简单套管换热器得实验讨论,掌握对流传热系数α i得测定方法,加深对其概念和影响因素得理解。并应用线性回归分析方法,确定关联式Ｎｕ=ARemPr0、4中常数 A、m 得值。２、通过对管程内部插有螺旋线圈得空气—水蒸气强化套管换热器得实验讨论,测定其准数关联式 Nu＝Ｂ Rem中常数 B、m 得值和强化比Ｎ u／Ｎｕ 0,了解强化传热得基本理论和基本方式。二、实验内容1、 测定 5~６个不同流速下普通套管换热器得对流传热系数α i,对α i得实验数据进行线性回归,求关联式 N ｕ=ARemPr ０、４中常数 A、m 得值。２、测定 5～6 个不同流速下强化套管换热器得对流传热系数α i,对α i得实验数据进行线性回归,求关联式Ｎｕ=BRem中常数 B、m 得值。３、同一流量下,按实验 1 所得准数关联式求得 N ｕ 0,计算传热强化比 Nu/Nu0。三、实验原理(一) 普通套管换热器传热系数及其准数关联式得测定1、对流传热系数α i得测定对流传热系数α i可以根据牛顿冷却定律,用实验来测定。因为α i<<α o ,所以: (W/m2·℃)式中:α i—管内流体对流传热系数,W／(m2·℃); Qi—换热器传热速率,W; Ｓ i—管内换热面积,m2; Δtmi—对数平均温差,℃。α i≈ Ki=Qi/(Δtmi×Si)对数平均温差由下式确定: 式中:ti1,ti2—冷流体得入口、出口温度,℃; T ｗ—壁面平均温度,℃;因为换热器内管为紫铜管,其导热系数很大,且管壁很薄,故认为内壁温度、外壁温度和壁面平均温度近似相等,用 Tw 来表示,管外为蒸汽冷凝,因此,将壁面平均温度近似视为蒸汽得温度,且保持不变。传热面积(内):Si=πdi Li 式中:ｄ i—传热管内径,m; Ｌ i—传热管测量段得实际长度,m。由热量衡算式: 其中质量流量由下式求得: 式中:Vi—冷流体在套管内得平均体积流量,ｍ 3 / h; cpi—冷流体得定压比热,kJ / (kg·℃); ρ ｉ—冷流体得密度,ｋ g ／m3。cpi和 ρi可根据定性温度 tm ｉ查得,t mi= ti 1+t i22为冷流体进出口平均温度。ｔｉ１,ti2,T ｗ, Ｖ i可实行一定得测量手段得到。2、对流传热系数准数关联式得实验确定空气在管内作强制湍流,且被加热,准数关联式得形式为:Δtmi=(T w−ti 1)−(T w−ti 2)ln (T w−ti 1)(T w−ti 2)Qi=Wic pi(ti 2−ti1)W i= V i ρi3600Nui= A Reim Pri0.4图 5-1 螺旋线圈强化管内部结构其中: Nui= α idiλi, Rei= uidi ρiμi...
