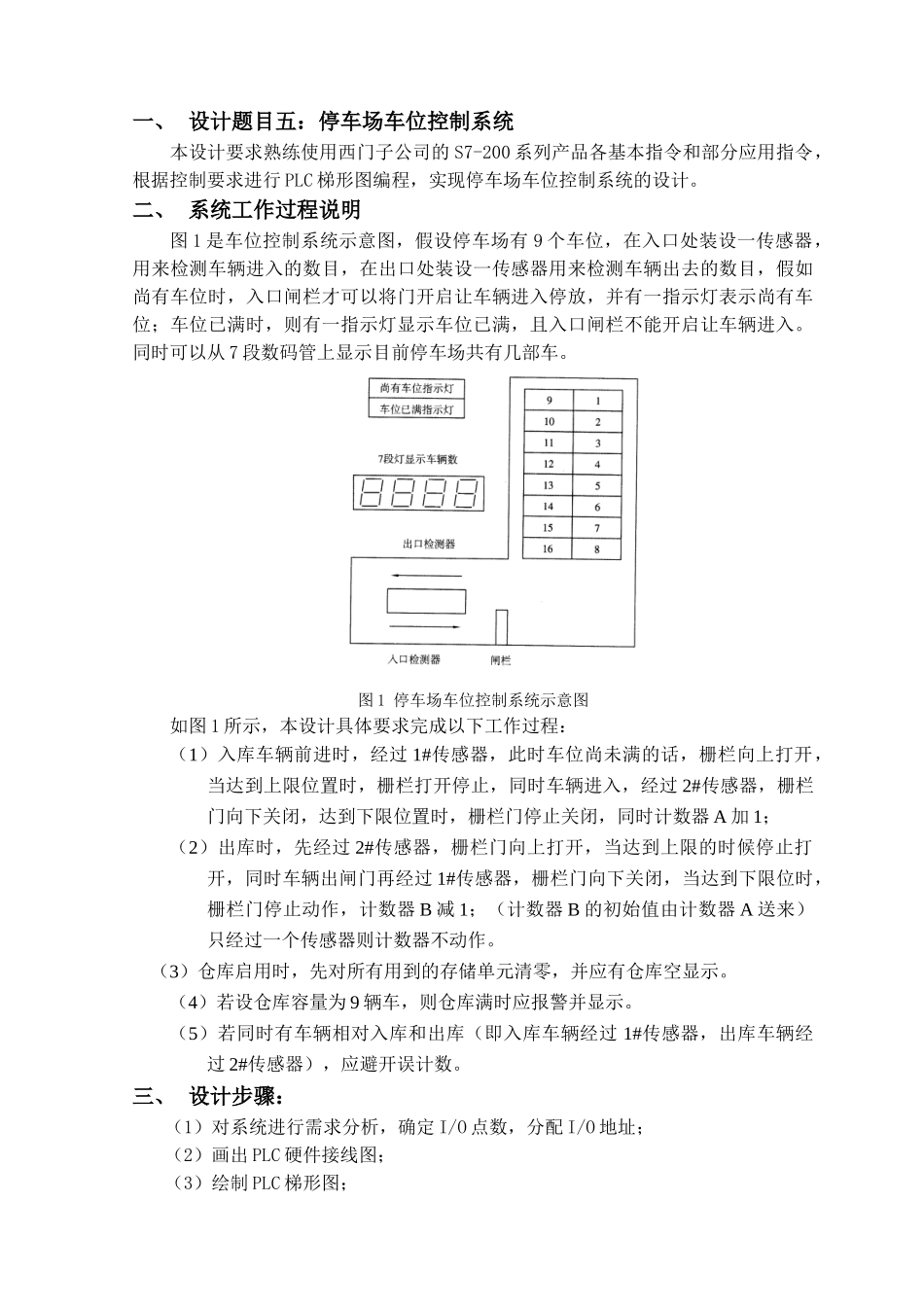

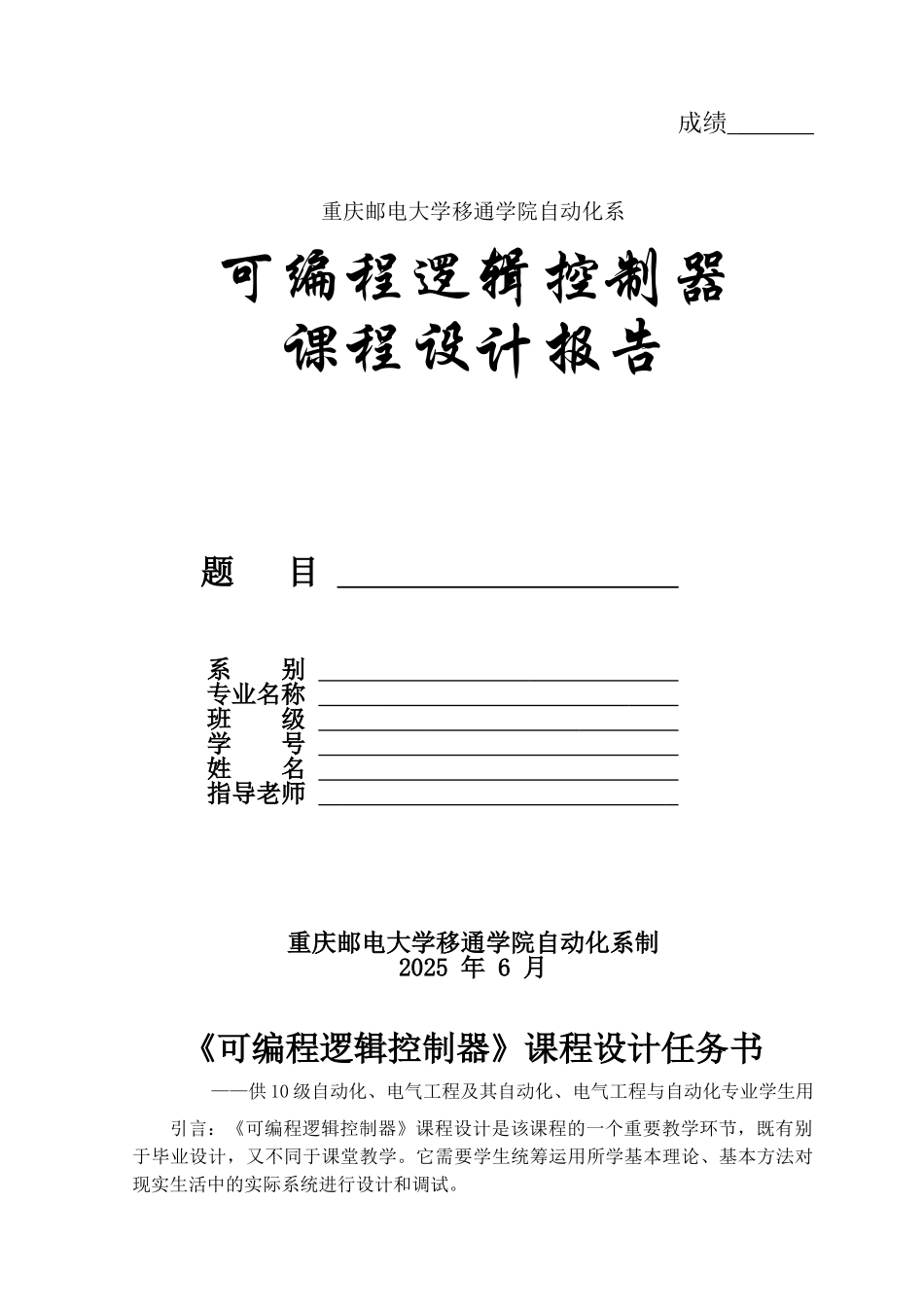

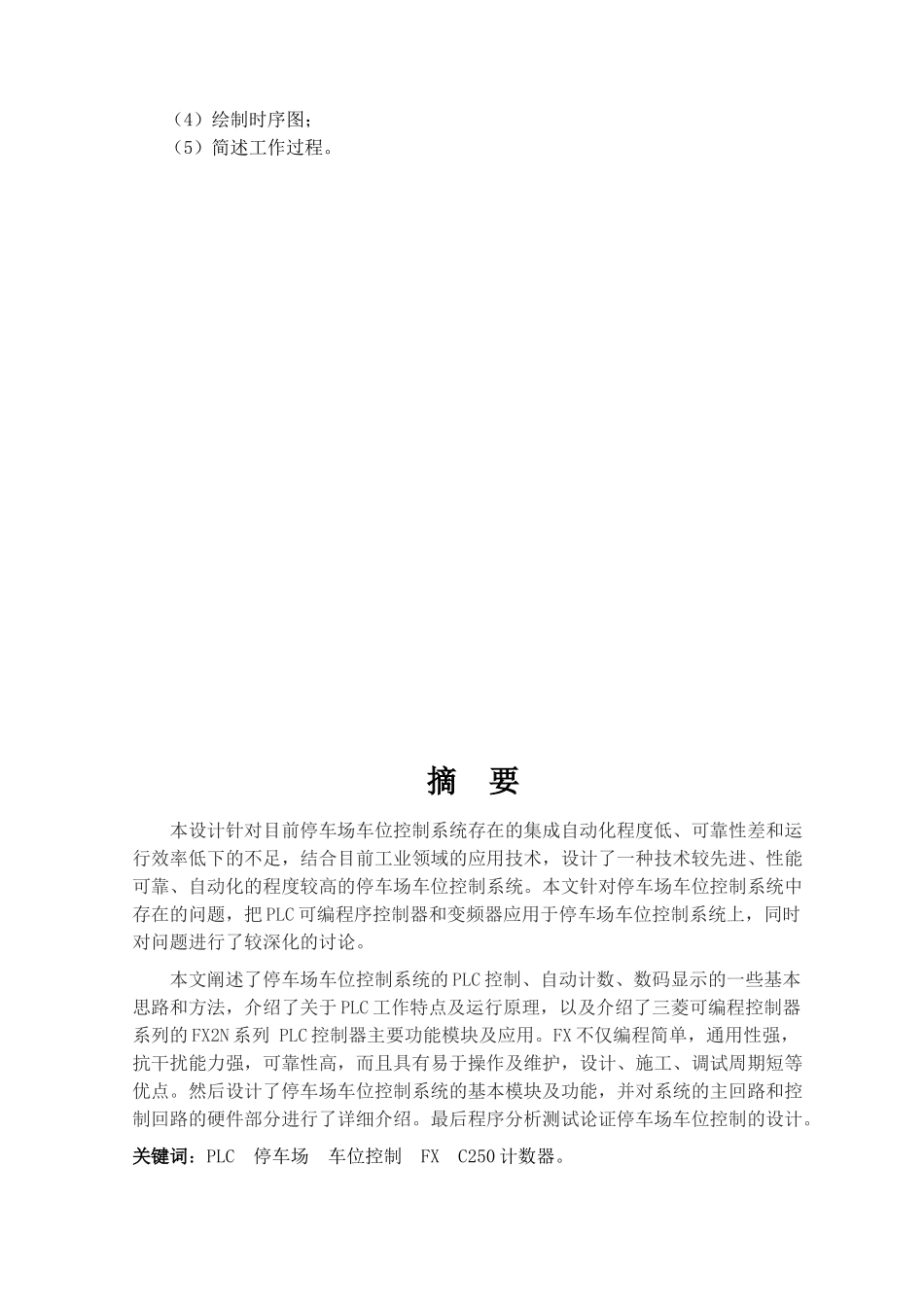

成绩 _______ 重庆邮电大学移通学院自动化系可编程逻辑控制器课程设计报告题 目 系 别 专业名称 班 级 学 号 姓 名 指导老师 重庆邮电大学移通学院自动化系制2025 年 6 月《可编程逻辑控制器》课程设计任务书——供 10 级自动化、电气工程及其自动化、电气工程与自动化专业学生用引言：《可编程逻辑控制器》课程设计是该课程的一个重要教学环节，既有别于毕业设计，又不同于课堂教学。它需要学生统筹运用所学基本理论、基本方法对现实生活中的实际系统进行设计和调试。一、 设计题目五：停车场车位控制系统本设计要求熟练使用西门子公司的 S7-200 系列产品各基本指令和部分应用指令，根据控制要求进行 PLC 梯形图编程，实现停车场车位控制系统的设计。二、 系统工作过程说明图 1 是车位控制系统示意图，假设停车场有 9 个车位，在入口处装设一传感器，用来检测车辆进入的数目，在出口处装设一传感器用来检测车辆出去的数目，假如尚有车位时，入口闸栏才可以将门开启让车辆进入停放，并有一指示灯表示尚有车位；车位已满时，则有一指示灯显示车位已满，且入口闸栏不能开启让车辆进入。同时可以从 7 段数码管上显示目前停车场共有几部车。图 1 停车场车位控制系统示意图如图 1 所示，本设计具体要求完成以下工作过程：（1）入库车辆前进时，经过 1#传感器，此时车位尚未满的话，栅栏向上打开，当达到上限位置时，栅栏打开停止，同时车辆进入，经过 2#传感器，栅栏门向下关闭，达到下限位置时，栅栏门停止关闭，同时计数器 A 加 1；（2）出库时，先经过 2#传感器，栅栏门向上打开，当达到上限的时候停止打开，同时车辆出闸门再经过 1#传感器，栅栏门向下关闭，当达到下限位时，栅栏门停止动作，计数器 B 减 1；（计数器 B 的初始值由计数器 A 送来）只经过一个传感器则计数器不动作。 （3）仓库启用时，先对所有用到的存储单元清零，并应有仓库空显示。（4）若设仓库容量为 9 辆车，则仓库满时应报警并显示。（5）若同时有车辆相对入库和出库（即入库车辆经过 1#传感器，出库车辆经过 2#传感器），应避开误计数。三、 设计步骤：（1）对系统进行需求分析，确定 I/O 点数，分配 I/O 地址；（2）画出 PLC 硬件接线图；（3）绘制 PLC 梯形图；（4）绘制时序图；（5）简述工作过程。摘 要本设计针对目前停车场车位控制系统存在的集成自动化程度低、可靠性差和运行效率低下的不足，结合目...
