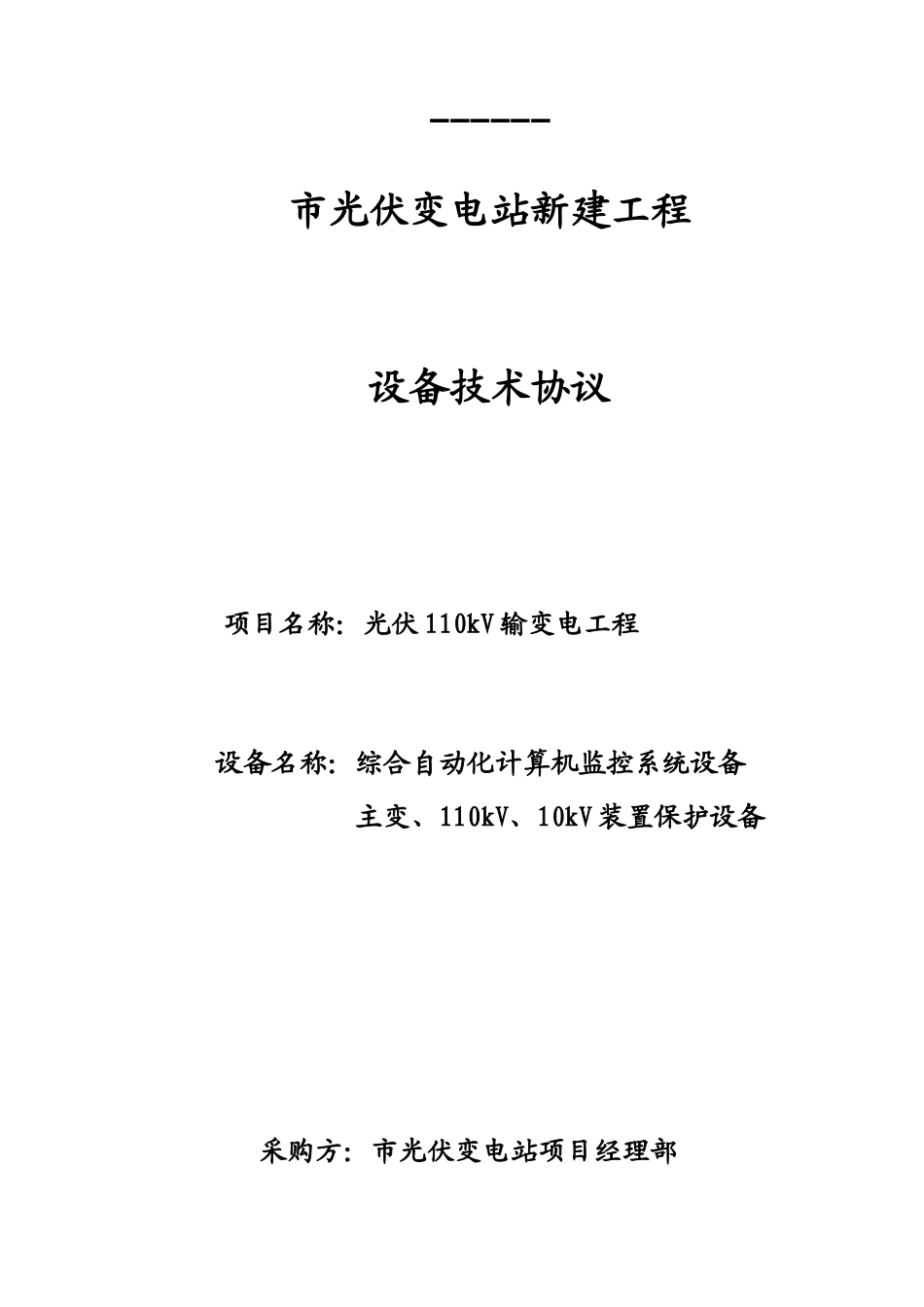

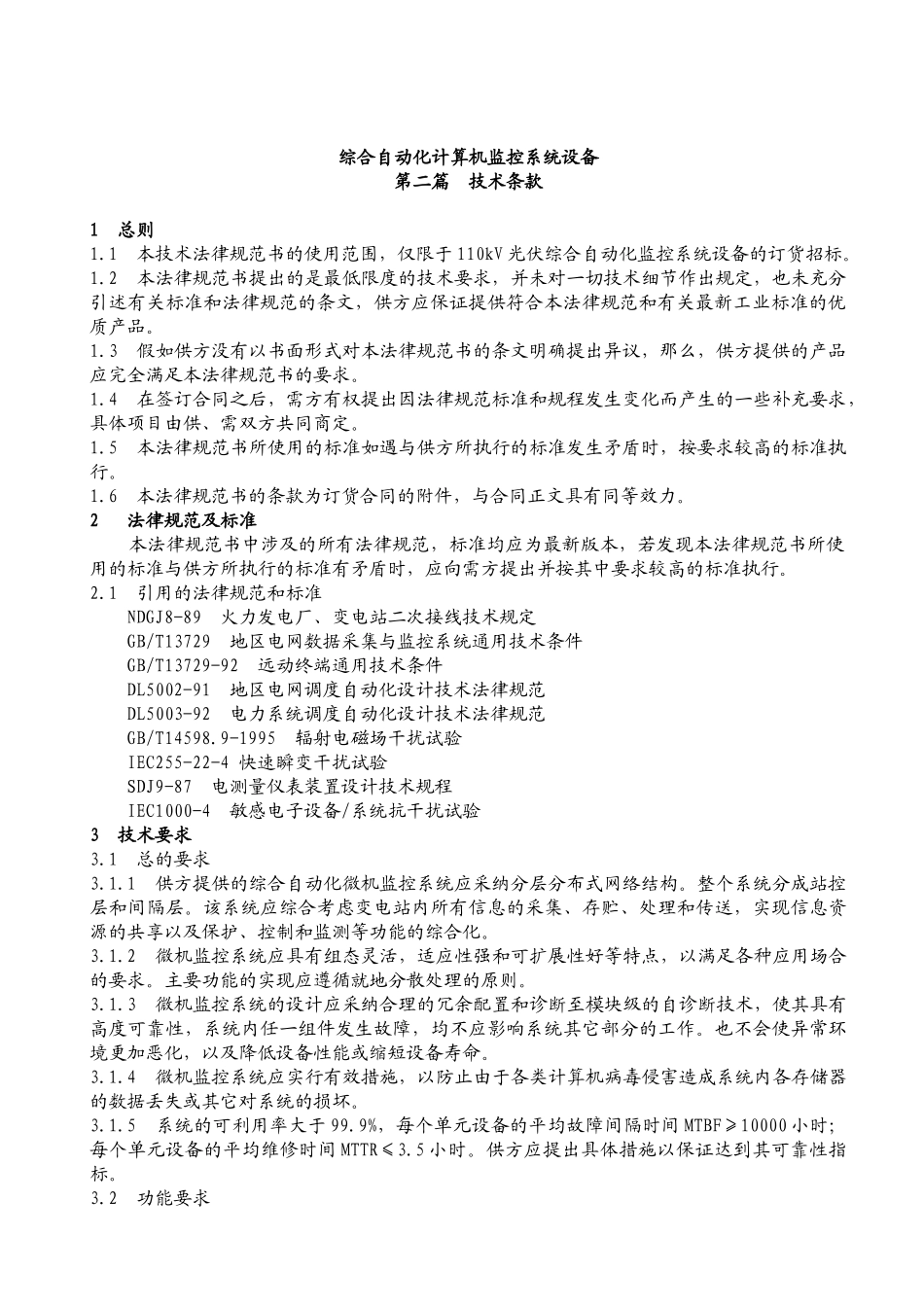

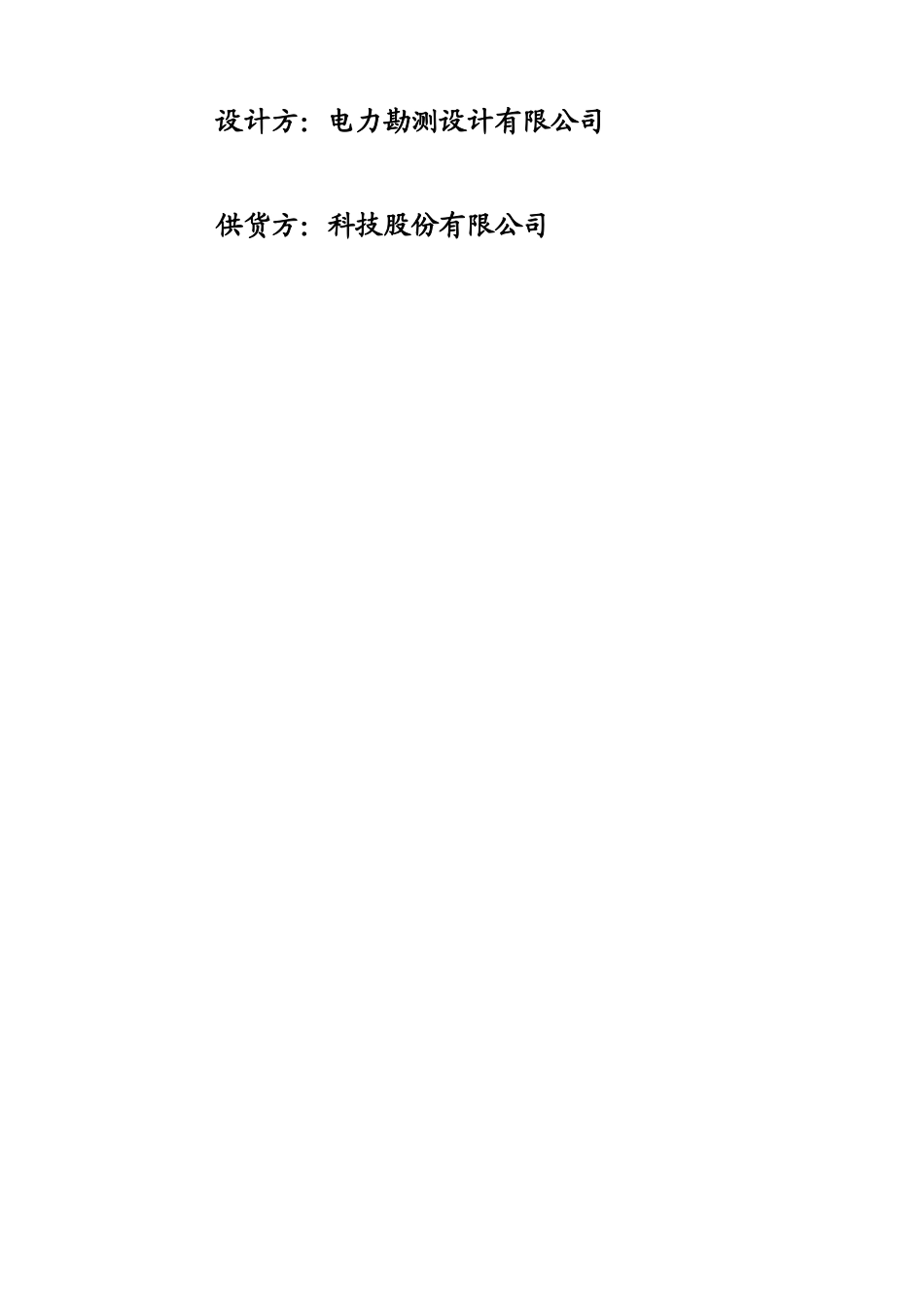

------市光伏变电站新建工程设备技术协议 项目名称：光伏 110kV 输变电工程 设备名称：综合自动化计算机监控系统设备 主变、110kV、10kV 装置保护设备采购方：市光伏变电站项目经理部 设计方：电力勘测设计有限公司 供货方：科技股份有限公司综合自动化计算机监控系统设备第二篇 技术条款1 总则1.1 本技术法律规范书的使用范围，仅限于 110kV 光伏综合自动化监控系统设备的订货招标。1.2 本法律规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和法律规范的条文，供方应保证提供符合本法律规范和有关最新工业标准的优质产品。1.3 假如供方没有以书面形式对本法律规范书的条文明确提出异议，那么，供方提供的产品应完全满足本法律规范书的要求。1.4 在签订合同之后，需方有权提出因法律规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。1.5 本法律规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按要求较高的标准执行。1.6 本法律规范书的条款为订货合同的附件，与合同正文具有同等效力。2 法律规范及标准 本法律规范书中涉及的所有法律规范，标准均应为最新版本，若发现本法律规范书所使用的标准与供方所执行的标准有矛盾时，应向需方提出并按其中要求较高的标准执行。2.1 引用的法律规范和标准 NDGJ8-89 火力发电厂、变电站二次接线技术规定 GB/T13729 地区电网数据采集与监控系统通用技术条件 GB/T13729-92 远动终端通用技术条件 DL5002-91 地区电网调度自动化设计技术法律规范 DL5003-92 电力系统调度自动化设计技术法律规范 GB/T14598.9-1995 辐射电磁场干扰试验 IEC255-22-4 快速瞬变干扰试验 SDJ9-87 电测量仪表装置设计技术规程 IEC1000-4 敏感电子设备/系统抗干扰试验3 技术要求3.1 总的要求3.1.1 供方提供的综合自动化微机监控系统应采纳分层分布式网络结构。整个系统分成站控层和间隔层。该系统应综合考虑变电站内所有信息的采集、存贮、处理和传送，实现信息资源的共享以及保护、控制和监测等功能的综合化。3.1.2 微机监控系统应具有组态灵活，适应性强和可扩展性好等特点，以满足各种应用场合的要求。主要功能的实现应遵循就地分散处理的原则。3.1.3 微机监控系统的设计应采纳合理的冗余配置和诊断至模块级的自诊断技术，使其具有高度可靠性，系统内任一组件发生故障，均不应影响系统其它部分的工作。也不会使异...
