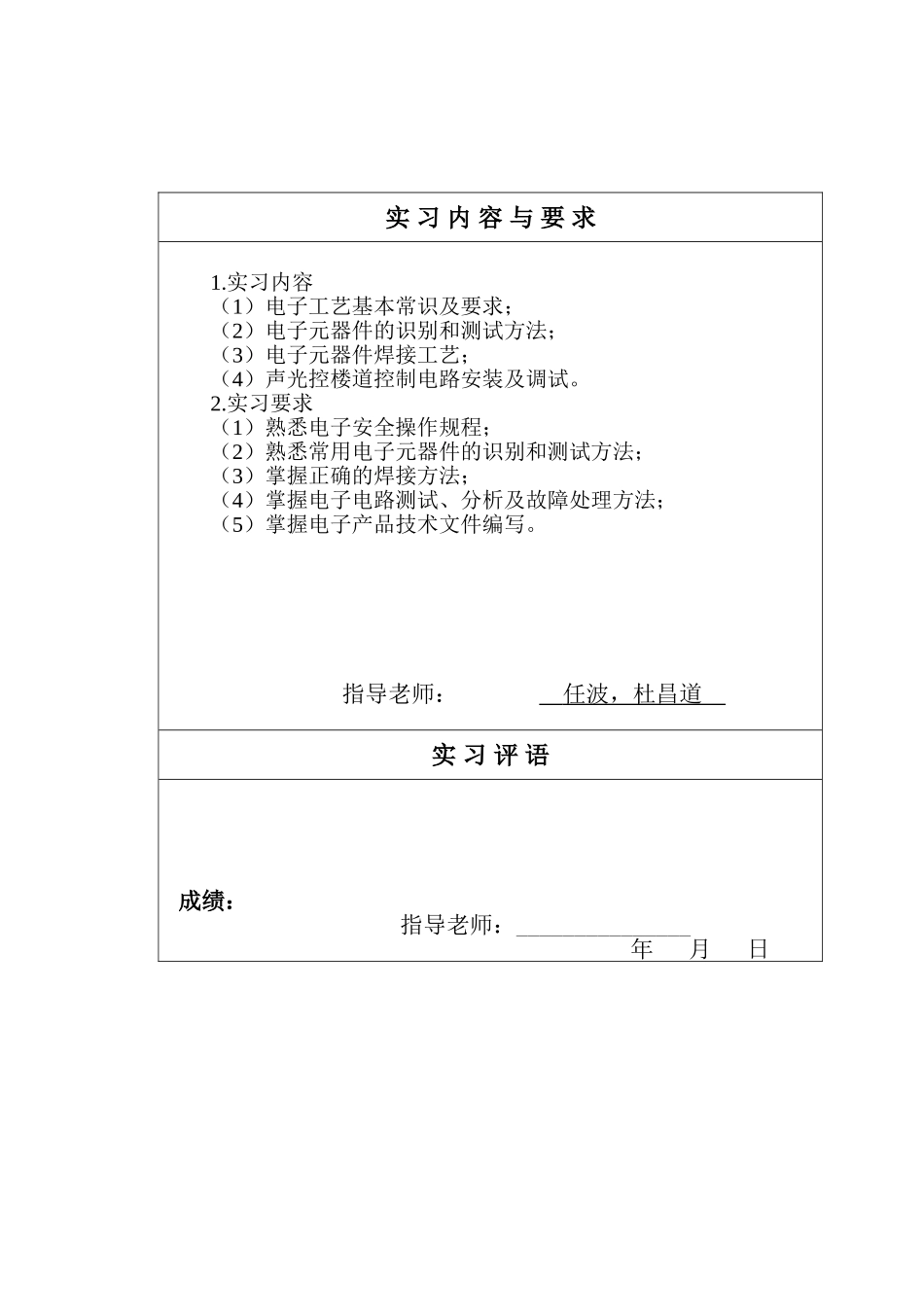

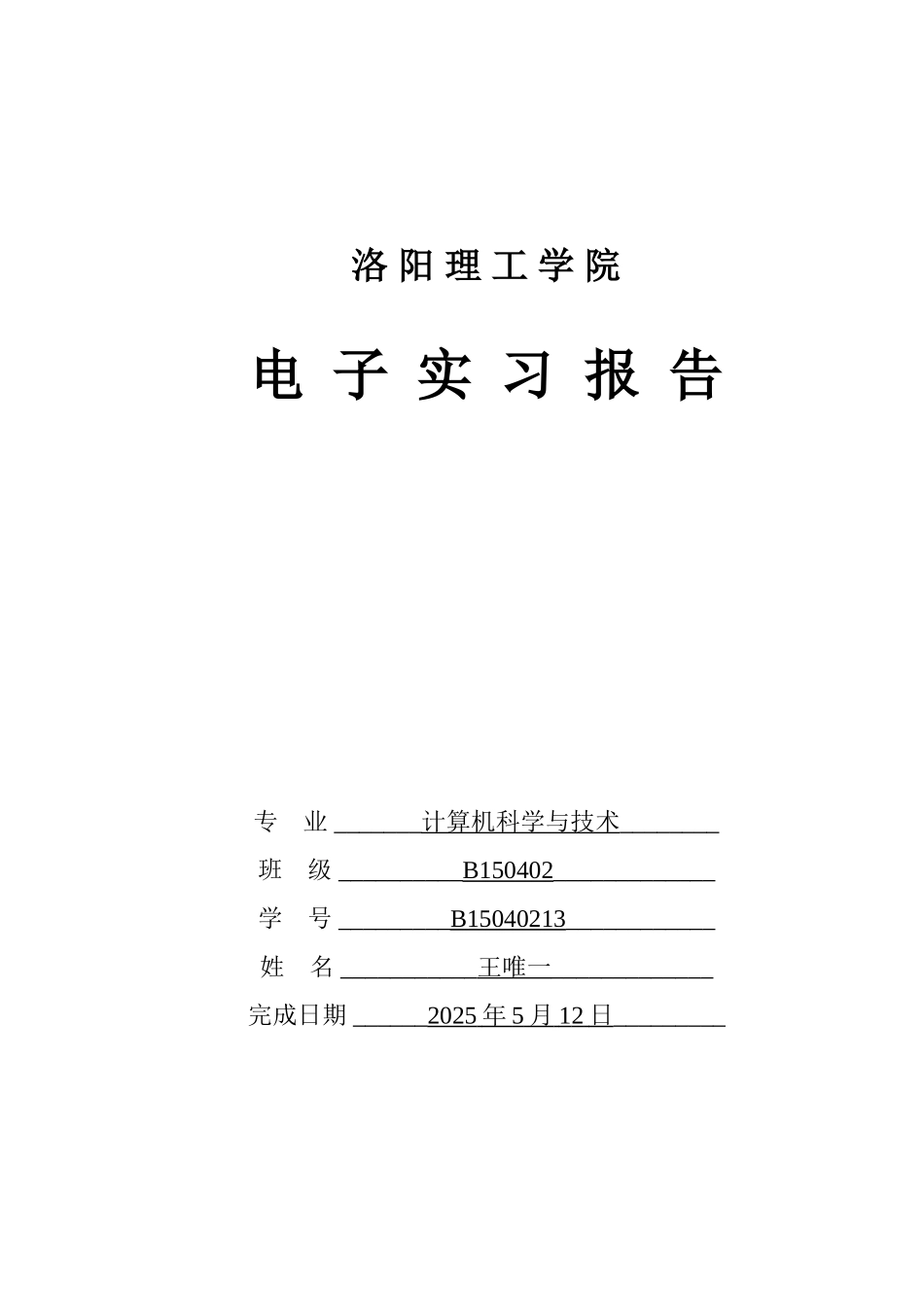

洛 阳 理 工 学 院电 子 实 习 报 告专 业 _______计算机科学与技术________班 级 __________B150402_____________学 号 _________B15040213____________姓 名 ___________王唯一_____________完成日期 ______2025 年 5 月 1 2 日 _________实 习 内 容 与 要 求 1.实习内容（1）电子工艺基本常识及要求；（2）电子元器件的识别和测试方法；（3）电子元器件焊接工艺；（4）声光控楼道控制电路安装及调试。2.实习要求（1）熟悉电子安全操作规程；（2）熟悉常用电子元器件的识别和测试方法；（3）掌握正确的焊接方法；（4）掌握电子电路测试、分析及故障处理方法；（5）掌握电子产品技术文件编写。指导老师： _ 任波，杜昌道 _ 实 习 评 语 成绩： 指导老师：_______________ 年 月 日实习报告一、常用电子元器件识别1C1电容 1040.1uF13Rp1电位器 104100K2C1电解电容100uF14Rp2电位器 1051M3C3电解电容10uF15Rp3电位器 50350K4R1电阻 1221.2K16VS稳压二极管1N4735A5R2电阻 104100K17VD整流桥堆2W106R3电阻 33333K18VT三极管90147R4电阻 274270K19VT单向可控硅BT1518R5电阻 10310K20U1集成块*CD40119R6电阻 10610M22VD5二极管1N414810R7电阻*47021VD6二极管*1N414811RG光敏电阻GL5626L23L灯AC24V 灯12MC驻极体话筒CZN-15D24J扣线插座CON21.常用电阻(1)色环电阻，阻值 470Ω阻值规律口诀为：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。实物图如图 1-1：图 1-1 色环电阻(2)贴片电阻，R1：1.2KΩ，R2：100KΩ，R3：33KΩ，R4：270KΩ，R5：10KΩ，R6：10MΩ。实物图如图 1-2: 图 1-2 贴片电阻(3)电位器104：规格 100KΩ；105：规格 1MΩ；503：规格 50KΩ。又称为可变电阻，有三个引脚，其中两引脚之间的电阻值固定，并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样，可以调节电路中的电压或电流，达到调节的效果。如图 1-3、1-4：图1-3 电位器结构图 图1-4 电位器实物图2.电容贴片电容 104：规格 0.1uF；电解电容：C1：100uF，C2：10uF。指在给定电位差下的电荷储藏量。两片相距很近的金属中间被某物质（固体、气体或液体）所隔开，就构成了电容器。。电解电容呈柱体，其柱体表面有黑白两色区域，其中白色区域上有“—”标志，表明其引脚应插入电路板的负极区域，则另一引脚插入正极。...
