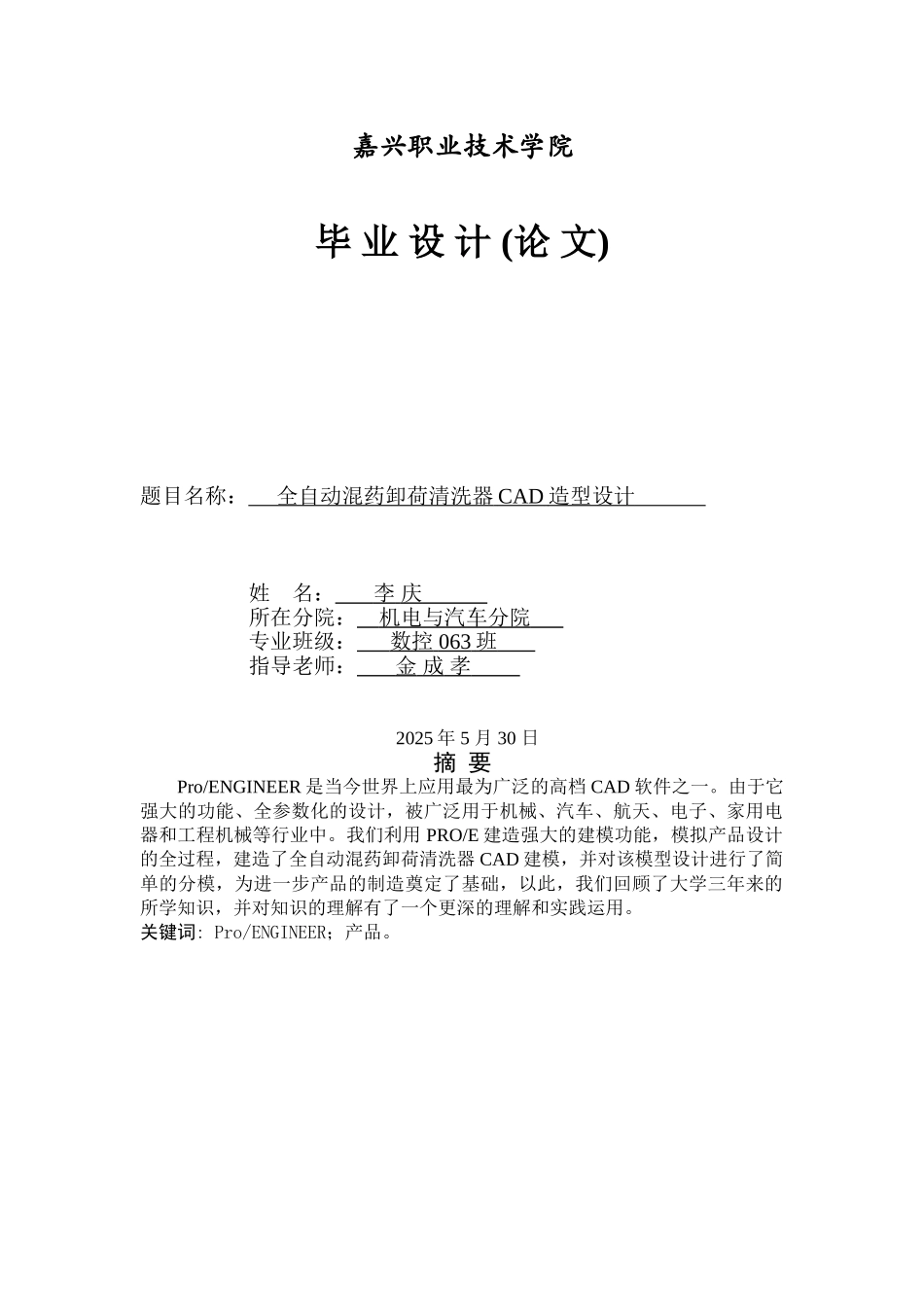

嘉兴职业技术学院毕 业 设 计 (论 文) 题目名称： 全自动混药卸荷清洗器 CAD 造型设计 姓 名： 李 庆 所在分院： 机电与汽车分院 专业班级： 数控 063 班 指导老师： 金 成 孝 2025 年 5 月 30 日摘 要Pro/ENGINEER 是当今世界上应用最为广泛的高档 CAD 软件之一。由于它强大的功能、全参数化的设计，被广泛用于机械、汽车、航天、电子、家用电器和工程机械等行业中。我们利用 PRO/E 建造强大的建模功能，模拟产品设计的全过程，建造了全自动混药卸荷清洗器 CAD 建模，并对该模型设计进行了简单的分模，为进一步产品的制造奠定了基础，以此，我们回顾了大学三年来的所学知识，并对知识的理解有了一个更深的理解和实践运用。关键词: Pro/ENGINEER；产品。目 录绪论…………………………………………………………………………………11 吸药器接头的造型制作…………………………………………………………11．1 新建文件………………………………………………………………………11．2 拉伸正六边形…………………………………………………………………11．3 拉伸圆柱………………………………………………………………………21．4 旋转画接水管的接头…………………………………………………………21．5 旋转画内孔……………………………………………………………………22 回水阀门的制作…………………………………………………………………32．1 新建文件………………………………………………………………………32．2 使用扫描命令做环杯…………………………………………………………33 回水接头的制作…………………………………………………………………43．1 新建文件………………………………………………………………………43．2 正六边形制作…………………………………………………………………43．3 旋转产生其他的外型…………………………………………………………53．4 旋转产生内孔…………………………………………………………………53．5 倒圆角命令倒圆 ……………………………………………………………53．6 画螺纹…………………………………………………………………………54 吸药器筏体的制作…………………………………………………………………64．1 新建文件………………………………………………………………………64．2 正六边形制作…………………………...
