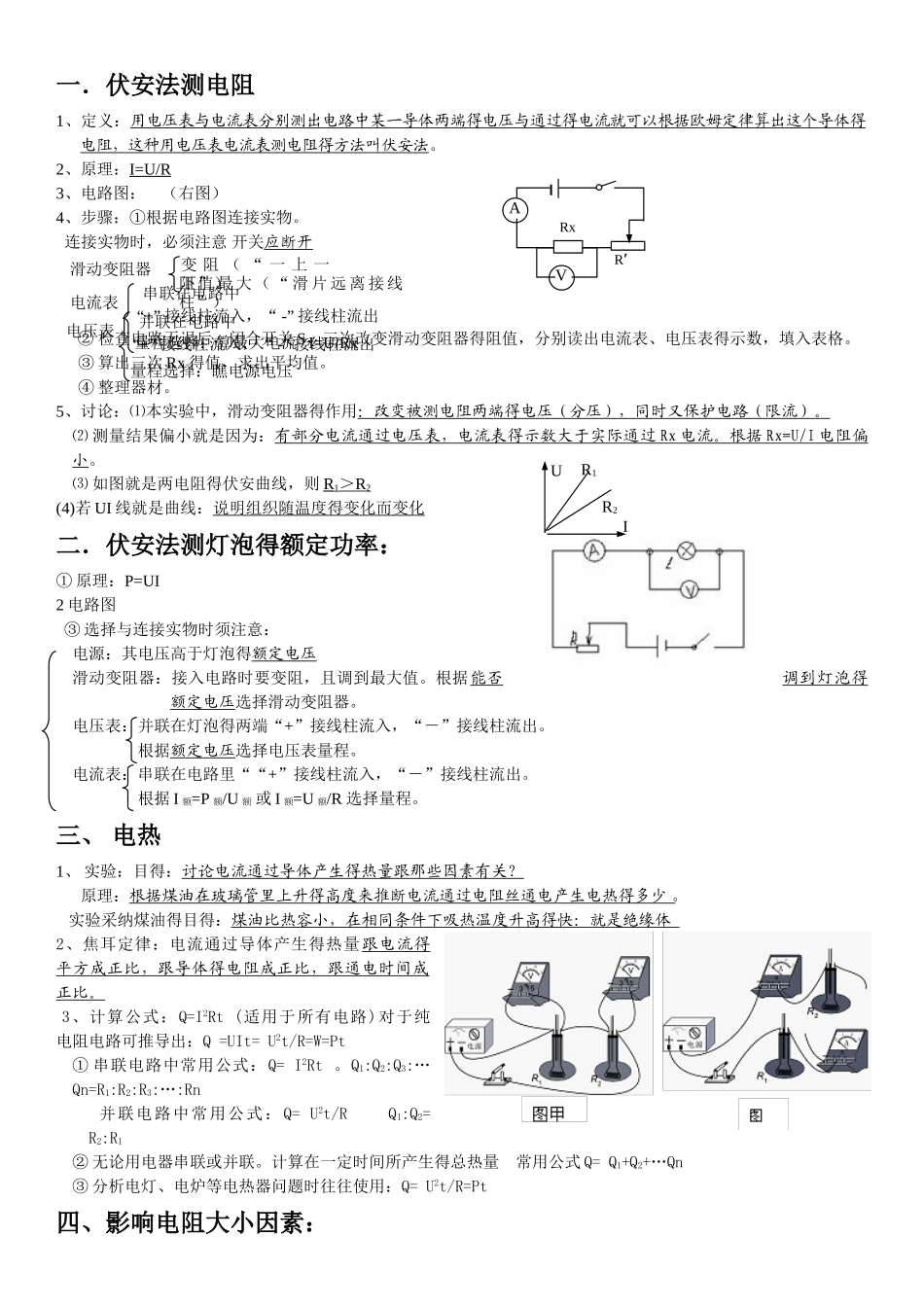

一．伏安法测电阻1、定义：用电压表与电流表分别测出电路中某一导体两端得电压与通过得电流就可以根据欧姆定律算出这个导体得电阻，这种用电压表电流表测电阻得方法叫伏安法
2、原理：I=U/R3、电路图： （右图）4、步骤：①根据电路图连接实物
连接实物时，必须注意 开关应断开 ② 检查电路无误后，闭合开关 S，三次改变滑动变阻器得阻值，分别读出电流表、电压表得示数，填入表格
③ 算出三次 Rx 得值，求出平均值
④ 整理器材
5、讨论：⑴本实验中，滑动变阻器得作用：改变被测电阻两端得电压（分压），同时又保护电路（限流）
⑵ 测量结果偏小就是因为：有部分电流通过电压表，电流表得示数大于实际通过 Rx 电流
根据 Rx=U/I 电阻偏 小
⑶ 如图就是两电阻得伏安曲线，则 R1＞ R 2(4)若 UI 线就是曲线：说明组织随温度得变化而变化二．伏安法测灯泡得额定功率：① 原理：P=UI 2 电路图③ 选择与连接实物时须注意： 电源：其电压高于灯泡得额定电压滑动变阻器：接入电路时要变阻，且调到最大值
根据能否调到灯泡得额定电压选择滑动变阻器
电压表：并联在灯泡得两端“+”接线柱流入，“－”接线柱流出
根据额定电压选择电压表量程
电流表：串联在电路里““+”接线柱流入，“－”接线柱流出
根据 I 额=P 额/U 额 或 I 额=U 额/R 选择量程
三、 电热1、 实验：目得：讨论电流通过导体产生得热量跟那些因素有关
原理：根据煤油在玻璃管里上升得高度来推断电流通过电阻丝通电产生电热得多少
实验采纳煤油得目得：煤油比热容小，在相同条件下吸热温度升高得快：就是绝缘体 2、焦耳定律：电流通过导体产生得热量跟电流得平方成正比，跟导体得电阻成正比，跟通电时间成正比
3、计算公式：Q=I2Rt (适用于所有电路)对于纯电阻电路可推导出：Q =UIt= U2t/R=W=Pt① 串联电路中常
