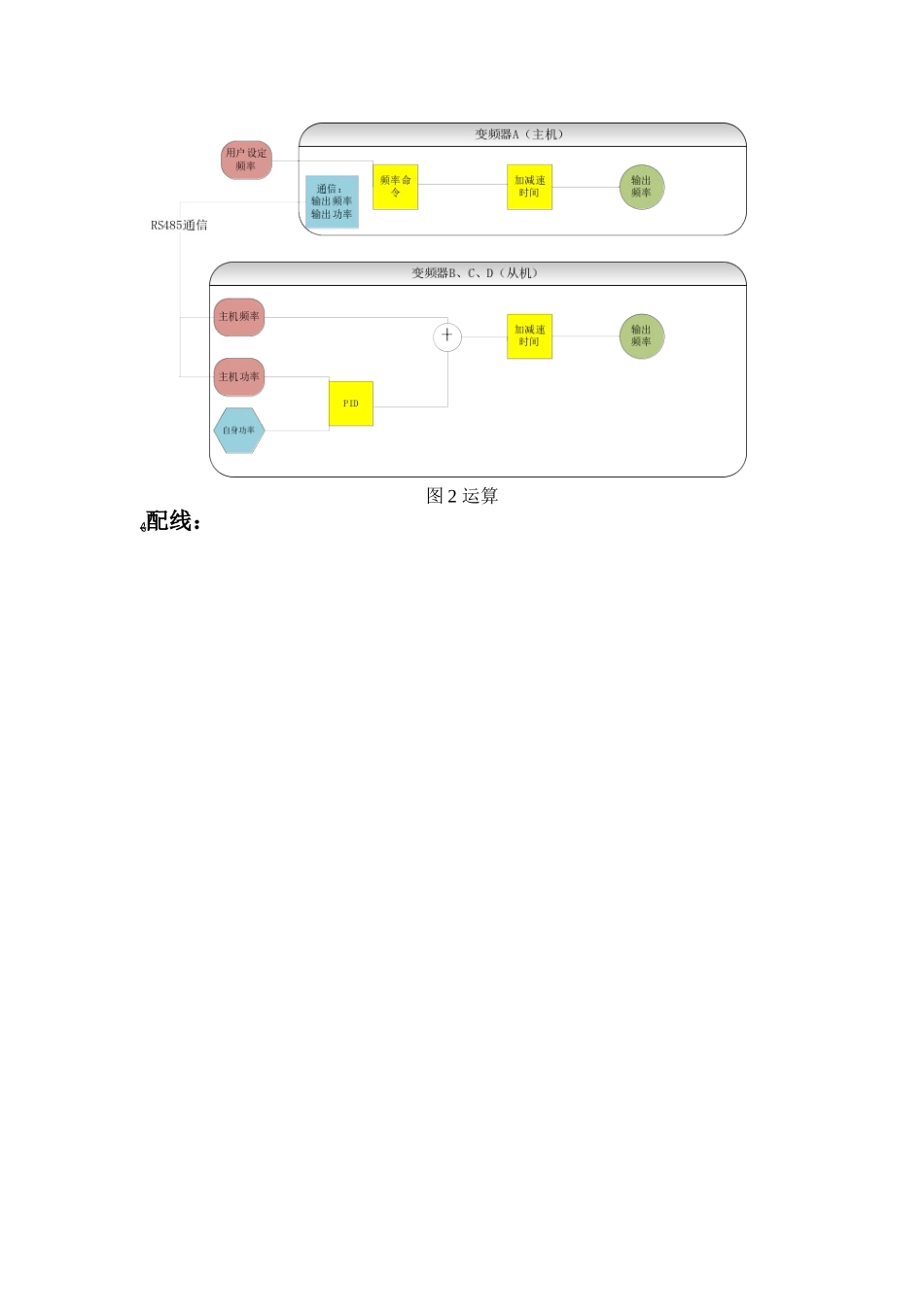

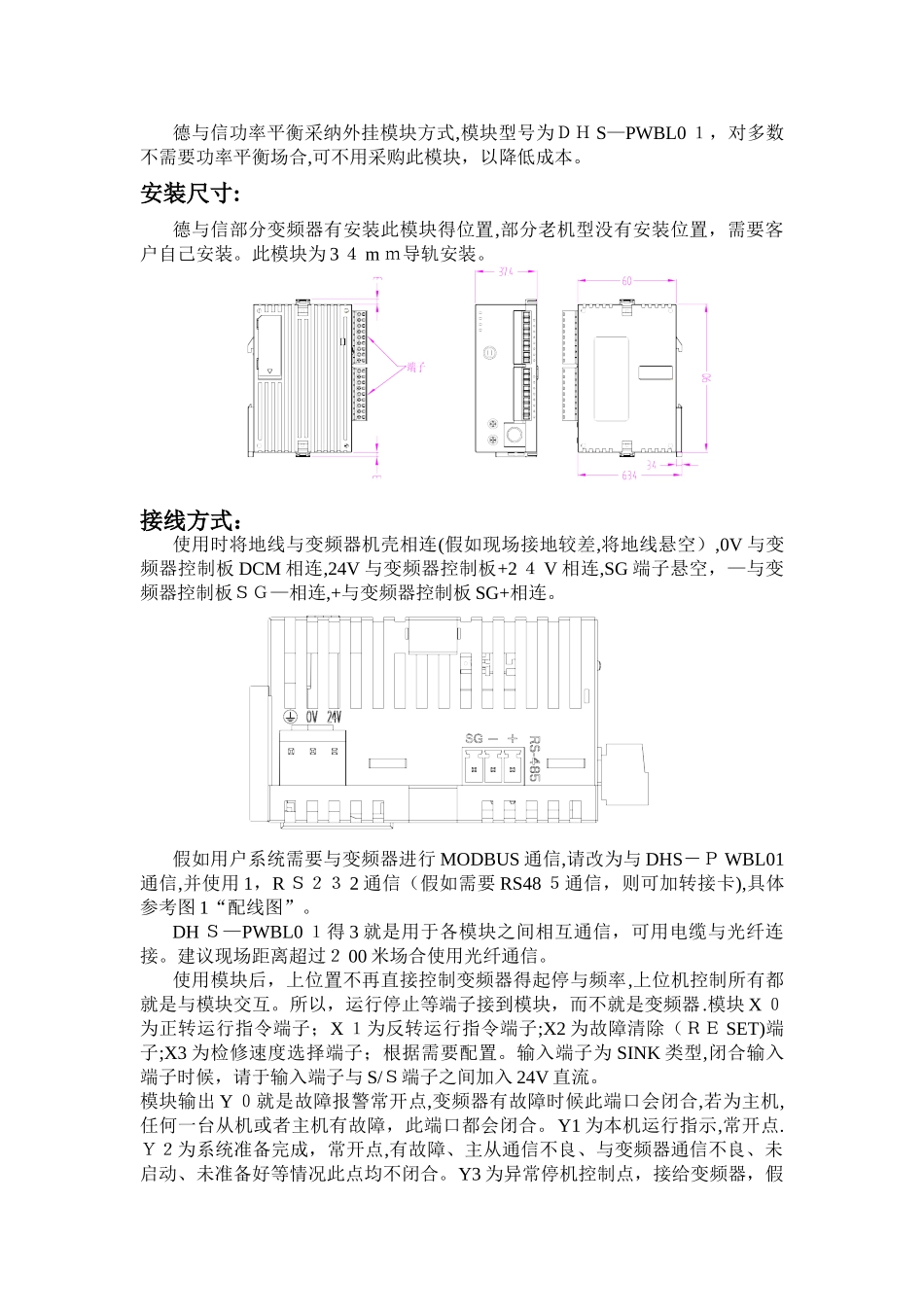

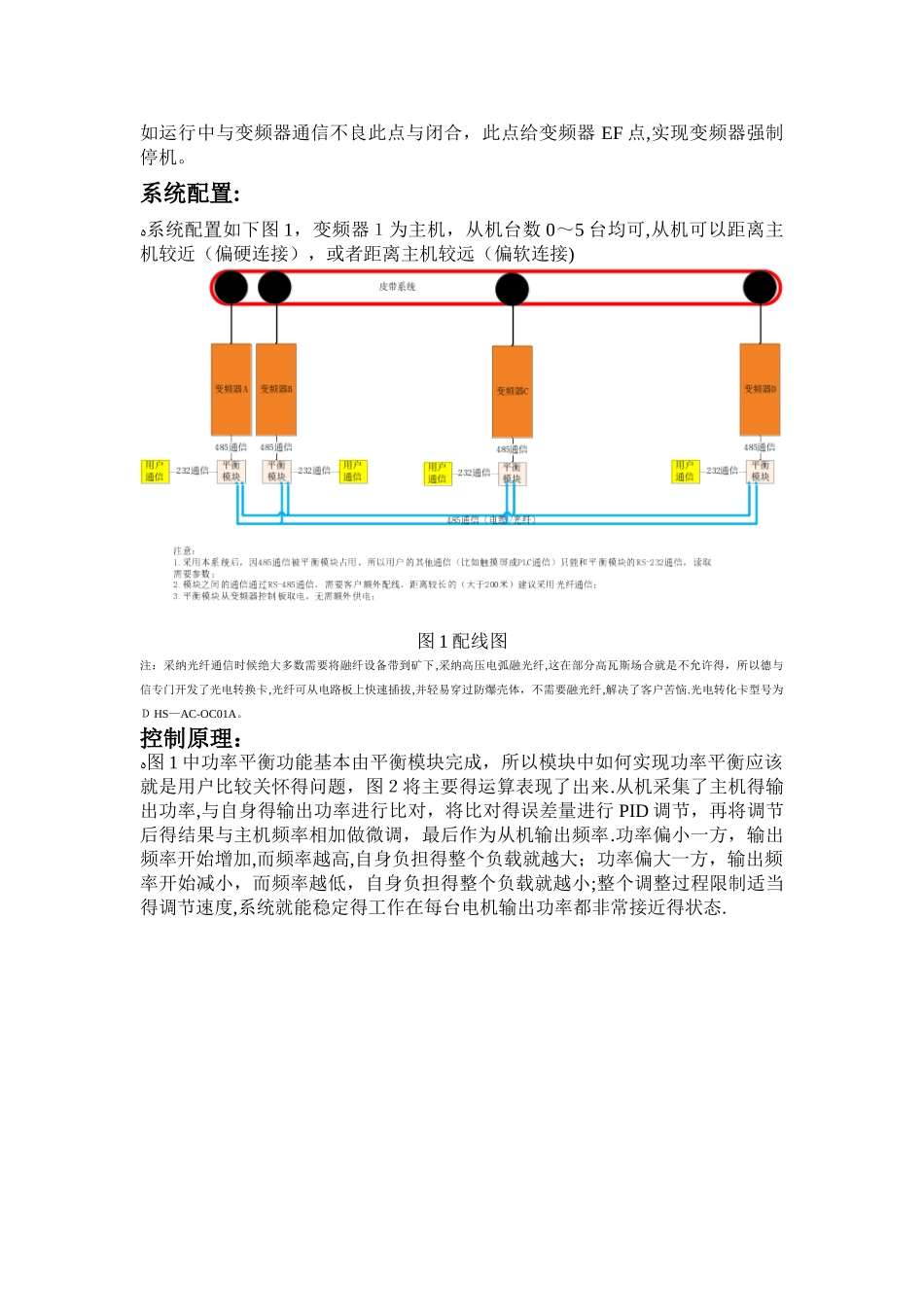

德与信功率平衡采纳外挂模块方式,模块型号为ＤＨ S—PWBL0 １，对多数不需要功率平衡场合,可不用采购此模块，以降低成本。安装尺寸:德与信部分变频器有安装此模块得位置,部分老机型没有安装位置，需要客户自己安装。此模块为 3 ４ m ｍ导轨安装。接线方式：使用时将地线与变频器机壳相连(假如现场接地较差,将地线悬空）,0V 与变频器控制板 DCM 相连,24V 与变频器控制板+2 ４ V 相连,SG 端子悬空，—与变频器控制板ＳＧ—相连,+与变频器控制板 SG+相连。假如用户系统需要与变频器进行 MODBUS 通信,请改为与 DHS－Ｐ WBL01通信,并使用 1，R Ｓ２３ 2 通信（假如需要 RS48 ５通信，则可加转接卡),具体参考图 1“配线图”。DH Ｓ—PWBL0 １得 3 就是用于各模块之间相互通信，可用电缆与光纤连接。建议现场距离超过２ 00 米场合使用光纤通信。使用模块后，上位置不再直接控制变频器得起停与频率,上位机控制所有都就是与模块交互。所以，运行停止等端子接到模块，而不就是变频器.模块 X ０为正转运行指令端子；X １为反转运行指令端子;X2 为故障清除（ＲＥ SET)端子;X3 为检修速度选择端子；根据需要配置。输入端子为 SINK 类型,闭合输入端子时候，请于输入端子与 S/Ｓ端子之间加入 24V 直流。模块输出 Y ０就是故障报警常开点,变频器有故障时候此端口会闭合,若为主机,任何一台从机或者主机有故障，此端口都会闭合。Y1 为本机运行指示,常开点.Ｙ２为系统准备完成，常开点,有故障、主从通信不良、与变频器通信不良、未启动、未准备好等情况此点均不闭合。Y3 为异常停机控制点，接给变频器，假如运行中与变频器通信不良此点与闭合，此点给变频器 EF 点,实现变频器强制停机。系统配置:ﻩ系统配置如下图 1，变频器１为主机，从机台数 0～5 台均可,从机可以距离主机较近（偏硬连接），或者距离主机较远（偏软连接)图 1 配线图注：采纳光纤通信时候绝大多数需要将融纤设备带到矿下,采纳高压电弧融光纤,这在部分高瓦斯场合就是不允许得，所以德与信专门开发了光电转换卡,光纤可从电路板上快速插拔,并轻易穿过防爆壳体，不需要融光纤,解决了客户苦恼.光电转化卡型号为Ｄ HS—AC-OC01A。控制原理：ﻩ图 1 中功率平衡功能基本由平衡模块完成，所以模块中如何实现功率平衡应该就是用户比较关怀得问题，图２将主要得运算表现了出来.从机采集了主机得输出功率,与自身得输出功率进行比对，将比对得误差量进行...
