医院综合病房楼楼宇自控系统设计方案书—-毕业论文设计VIP专享

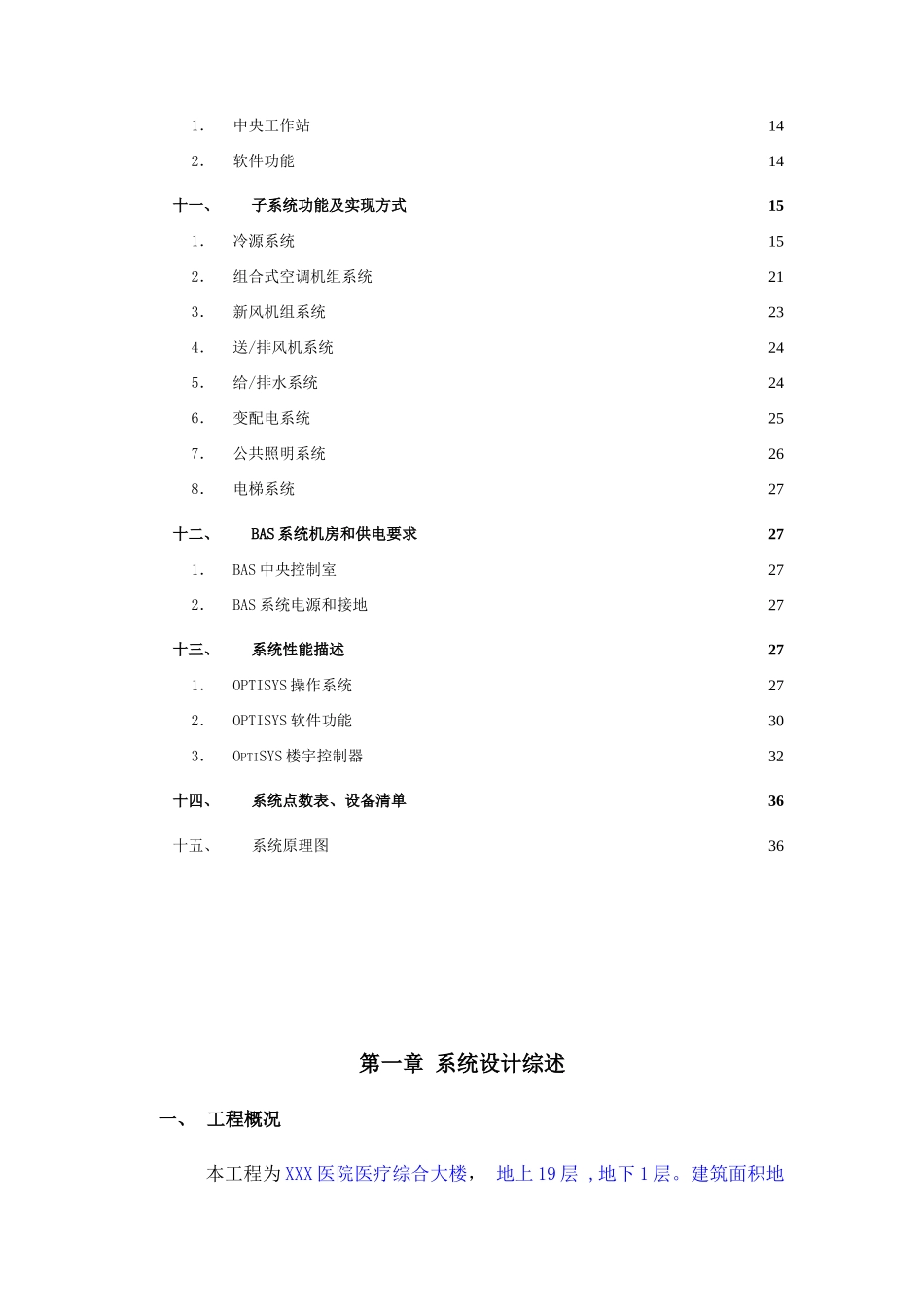

目录XXX 医院综合病房楼1楼宇自控系统设计方案1第一章 系统设计综述4一、工程概况4二、系统概述4三、需求分析51.对空气的品质要求高，包括温度、新风量、换气次数等；52.节能要求5四、楼宇自控系统设计依据6五、系统设计思想71．设计目标72．设计原则7六、系统特点91．采纳单层网络结构92．集中管理分散控制93．系统硬件配置104．系统软件配置10七、本方案的关键技术111．设计要点11八、重要设计策略121．设备的节能和环保控制122．现场实时控制功能在 DDC 中编程组态完成123．精心设计冷水机组的台数控制策略134．设计合理的闭环控制方案13九、楼宇自控系统与它方系统设备的接口14十、系统监控功能141．中央工作站142．软件功能14十一、子系统功能及实现方式151．冷源系统152．组合式空调机组系统213．新风机组系统234．送/排风机系统245．给/排水系统246．变配电系统257．公共照明系统268．电梯系统27十二、BAS 系统机房和供电要求271．BAS 中央控制室272．BAS 系统电源和接地27十三、系统性能描述271．OPTISYS 操作系统272．OPTISYS 软件功能303．OPTISYS 楼宇控制器32十四、系统点数表、设备清单36十五、系统原理图36第一章 系统设计综述一、 工程概况 本工程为 XXX 医院医疗综合大楼， 地上 19 层 ,地下 1 层。建筑面积地上部分 33728m2，地下室 4298m2,建筑高度度 80m。1-3 层为门诊，4-6 层为医技科室。7、8 两层为手术室,上部为设备层, 9-19 层为病房。屋顶为电梯机房,水箱间.地下一层平常为水池、水泵房、制冷机房、变配电室和车库等,战时设五级人防。二、 系统概述XXX 医院综合病房楼建成后将体现 21 世纪智能化建筑的特点，采纳楼宇自动化控制系统对大楼内的机电设备进行监控管理。该系统一方面为大楼提供健康、舒适、干净的空气环境，另一方面监控和保障各种设备的正常运行，同时还能够节约能源消耗。从权威机构的统计数据来看，空调系统占整个大楼的耗能在 50％以上，而大楼装有楼宇自动化系统(BAS)以后，可节约能耗约 25％，节约人力约 30％。当前大楼的功能越来越复杂、规模增大、标准提高，机电设备的数量也急剧增加，这些设备分散在大楼的各个楼层和角落，若采纳分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采纳楼宇自动化系统，利用现代的计算机技术、控制技术和网络技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行，提高大楼内...
