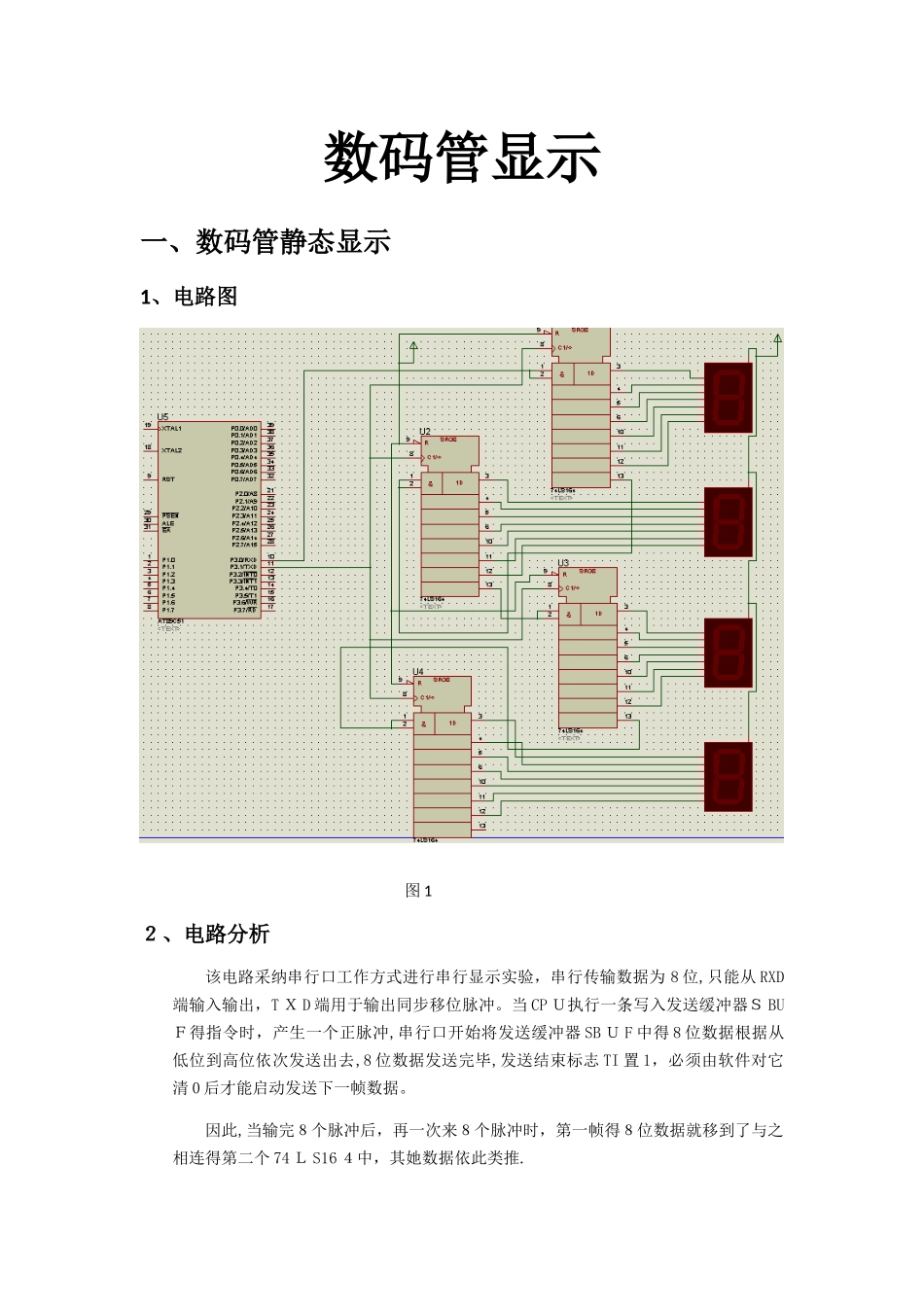

数码管显示一、数码管静态显示1、电路图 图 1２、电路分析该电路采纳串行口工作方式进行串行显示实验，串行传输数据为 8 位,只能从 RXD端输入输出，T Ｘ D 端用于输出同步移位脉冲。当 CP Ｕ执行一条写入发送缓冲器Ｓ BUＦ得指令时，产生一个正脉冲,串行口开始将发送缓冲器 SB Ｕ F 中得 8 位数据根据从低位到高位依次发送出去,8 位数据发送完毕,发送结束标志 TI 置 1，必须由软件对它清 0 后才能启动发送下一帧数据。因此,当输完８个脉冲后，再一次来８个脉冲时，第一帧得８位数据就移到了与之相连得第二个 74 Ｌ S16 ４中，其她数据依此类推.3、流程图 开始 串行口初始化 设置串行口工作方式 0 发送数据 移位 T Ｉ=0 ？ N Y TI 清 0，指针加 1 结束二、数码管动态显示1、电路图 图 22、电路分析R １—R ７电阻值计算：一个 7-se ｇ数码管内部由 8 段 LE Ｄ组成，因此导通电压与电流与Ｌ ED 灯相同，LE Ｄ导通压降大概在 1、５ V－2、２ V,电流３ mA-30mA，单片机得工作电压就是 5V，所以一般取 R ｍ in 与Ｒ max 中间值，３ 30Ω、4 ７ 0Ω、51 ０ Ω.由于 P0 口内部没有上拉电阻，所以在 P0 口接排阻，上拉电压。假如没有排阻得话,接上拉电阻时需要考虑数码管得电流，假如太小得话,就是驱动不了数码管得。如图３:发现电流大于 5mA 时,数码管才能亮，与前面电流最小 3m Ａ不符，因此计算数码管电流时使其在 10mA—20mA 之间，确保能驱动数码管亮。两个７ 4 Ｈ C ５ 73 实现对六位数码管得段选与位选,控制端为 LE(第 11 脚)。3、思路分析先使第一个 573 输出同步，把数据送入 5 ７ 3 中，然后锁存，第二个 57 ３输出同步,打开第一个数码管，这样就把第一个数显示在了第一个数码管上，然后以此类推，把数据送到相应得数码管上显示,进行短暂得延时,在频率快得时候，人得眼睛瞧得就是数码管一直在显示,实际上就是以特别快得频率在闪耀。(必须进行一个短暂得延时,延时时间可根据实际情况调整。假如没有延时得话,数码管上得电流在瞬间就是达不到 LE Ｄ得导通电流,所以数码管不会显示,经过 prot ｅ us 仿真实验论证确实如此。）4、动态显示流程图 开 始ﻩﻩ 初始化ﻩ 段选 5 ７ 3 打开，位选 573ﻩ 锁存，送入显示得数据ﻩﻩ 段选 573 锁存,位选 573 打 开,送入数据选择数码管ﻩ 延 时 结 束5、实验总结在用 pr ｏｔ...
