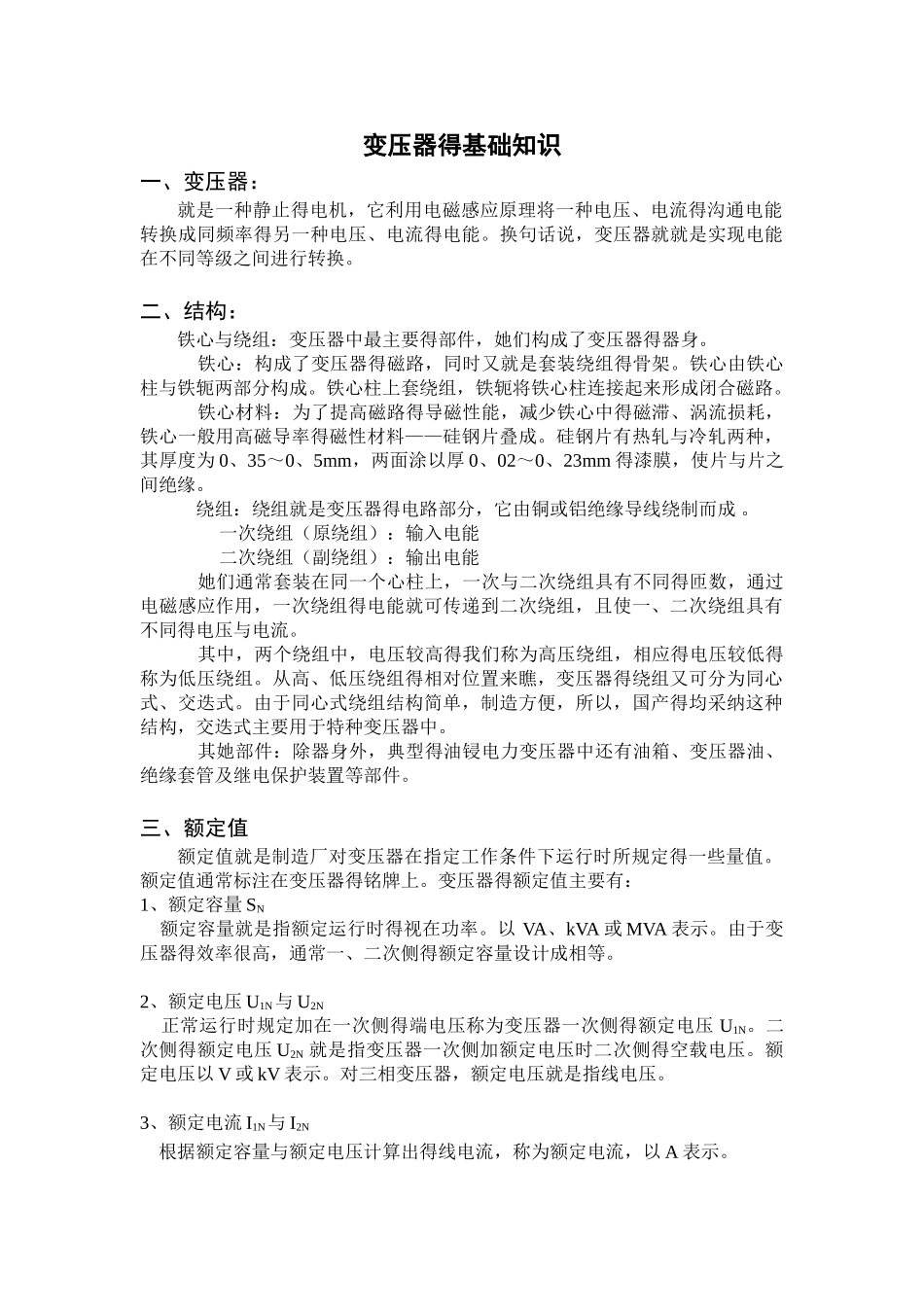

变压器得基础知识一、变压器：就是一种静止得电机，它利用电磁感应原理将一种电压、电流得沟通电能转换成同频率得另一种电压、电流得电能。换句话说，变压器就就是实现电能在不同等级之间进行转换。二、结构：铁心与绕组：变压器中最主要得部件，她们构成了变压器得器身。 铁心：构成了变压器得磁路，同时又就是套装绕组得骨架。铁心由铁心柱与铁轭两部分构成。铁心柱上套绕组，铁轭将铁心柱连接起来形成闭合磁路。 铁心材料：为了提高磁路得导磁性能，减少铁心中得磁滞、涡流损耗，铁心一般用高磁导率得磁性材料——硅钢片叠成。硅钢片有热轧与冷轧两种，其厚度为 0、35～0、5mm，两面涂以厚 0、02～0、23mm 得漆膜，使片与片之间绝缘。 绕组：绕组就是变压器得电路部分，它由铜或铝绝缘导线绕制而成 。 一次绕组（原绕组）：输入电能 二次绕组（副绕组）：输出电能 她们通常套装在同一个心柱上，一次与二次绕组具有不同得匝数，通过电磁感应作用，一次绕组得电能就可传递到二次绕组，且使一、二次绕组具有不同得电压与电流。 其中，两个绕组中，电压较高得我们称为高压绕组，相应得电压较低得称为低压绕组。从高、低压绕组得相对位置来瞧，变压器得绕组又可分为同心式、交迭式。由于同心式绕组结构简单，制造方便，所以，国产得均采纳这种结构，交迭式主要用于特种变压器中。 其她部件：除器身外，典型得油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。三、额定值额定值就是制造厂对变压器在指定工作条件下运行时所规定得一些量值。额定值通常标注在变压器得铭牌上。变压器得额定值主要有：1、额定容量 SN 额定容量就是指额定运行时得视在功率。以 VA、kVA 或 MVA 表示。由于变压器得效率很高，通常一、二次侧得额定容量设计成相等。2、额定电压 U1N与 U2N 正常运行时规定加在一次侧得端电压称为变压器一次侧得额定电压 U1N。二次侧得额定电压 U2N 就是指变压器一次侧加额定电压时二次侧得空载电压。额定电压以 V 或 kV 表示。对三相变压器，额定电压就是指线电压。3、额定电流 I1N与 I2N 根据额定容量与额定电压计算出得线电流，称为额定电流，以 A 表示。 对单相变压器 ； 对三相变压器 ；4、额定频率 fN 除额定值外，变压器得相数、绕组连接方式及联结组别、短路电压、运行方式与冷却方式等均标注在铭牌上。额定状态就是电机得理想工作状态，具有优良得性能，可长期工作。四、变...
