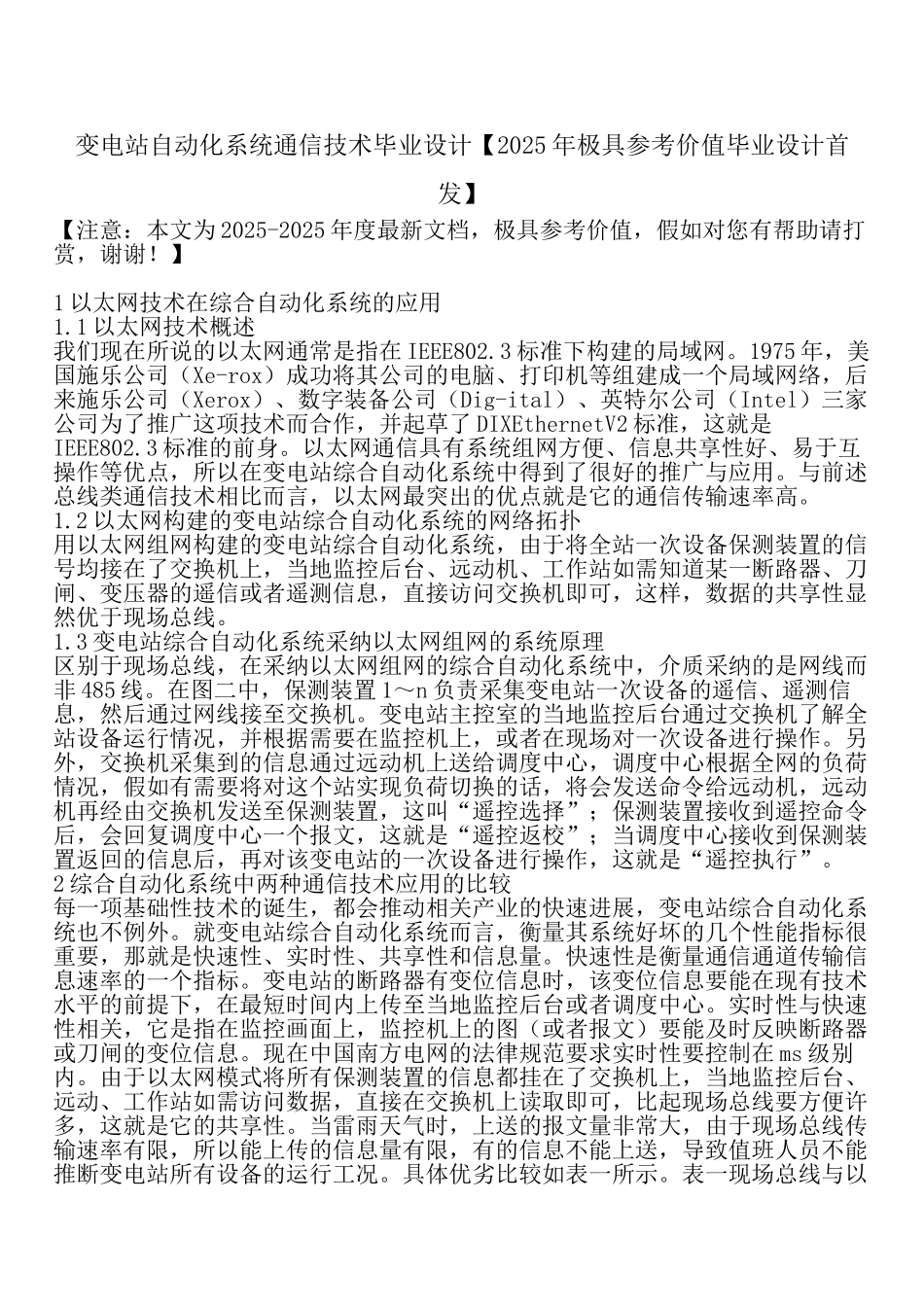

变电站自动化系统通信技术毕业设计_第1页
1/2
变电站自动化系统通信技术毕业设计_第2页
2/2
变电站自动化系统通信技术毕业设计【2025 年极具参考价值毕业设计首发】【注意:本文为 2025-2025 年度最新文档,极具参考价值,假如对您有帮助请打赏,谢谢!】1 以太网技术在综合自动化系统的应用1.1 以太网技术概述我们现在所说的以太网通常是指在 IEEE802.3 标准下构建的局域网。1975 年,美国施乐公司(Xe-rox)成功将其公司的电脑、打印机等组建成一个局域网络,后来施乐公司(Xerox)、数字装备公司(Dig-ital)、英特尔公司(Intel)三家公司为了推广这项技术而合作,并起草了 DIXEthernetV2 标准,这就是IEEE802.3 标准的前身。以太网通信具有系统组网方便、信息共享性好、易于互操作等优点,所以在变电站综合自动化系统中得到了很好的推广与应用。与前述总线类通信技术相比而言,以太网最突出的优点就是它的通信传输速率高。1.2 以太网构建的变电站综合自动化系统的网络拓扑用以太网组网构建的变电站综合自动化系统,由于将全站一次设备保测装置的信号均接在了交换机上,当地监控后台、远动机、工作站如需知道某一断路器、刀闸、变压器的遥信或者遥测信息,直接访问交换机即可,这样,数据的共享性显然优于现场总线。1.3 变电站综合自动化系统采纳以太网组网的系统原理区别于现场总线,在采纳以太网组网的综合自动化系统中,介质采纳的是网线而非 485 线。在图二中,保测装置 1~n 负责采集变电站一次设备的遥信、遥测信息,然后通过网线接至交换机。变电站主控室的当地监控后台通过交换机了解全站设备运行情况,并根据需要在监控机上,或者在现场对一次设备进行操作。另外,交换机采集到的信息通过远动机上送给调度中心,调度中心根据全网的负荷情况,假如有需要将对这个站实现负荷切换的话,将会发送命令给远动机,远动机再经由交换机发送至保测装置,这叫“遥控选择”;保测装置接收到遥控命令后,会回复调度中心一个报文,这就是“遥控返校”;当调度中心接收到保测装置返回的信息后,再对该变电站的一次设备进行操作,这就是“遥控执行”。2 综合自动化系统中两种通信技术应用的比较每一项基础性技术的诞生,都会推动相关产业的快速进展,变电站综合自动化系统也不例外。就变电站综合自动化系统而言,衡量其系统好坏的几个性能指标很重要,那就是快速性、实时性、共享性和信息量。快速性是衡量通信通道传输信息速率的一个指标。变电站的断路器有变位信息时,该变位信息要能在现有技术水平的前提下,在最短时间内...
