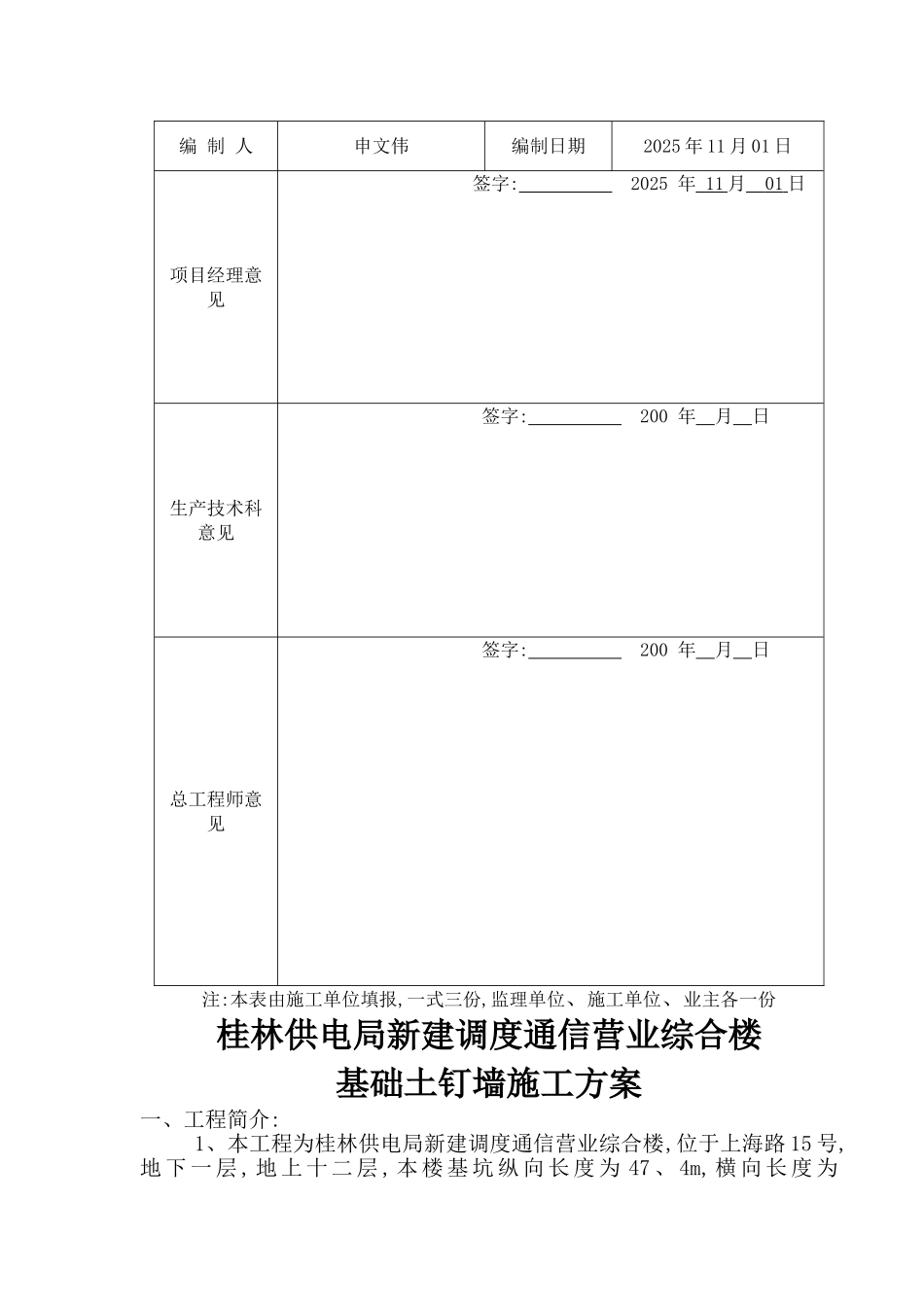

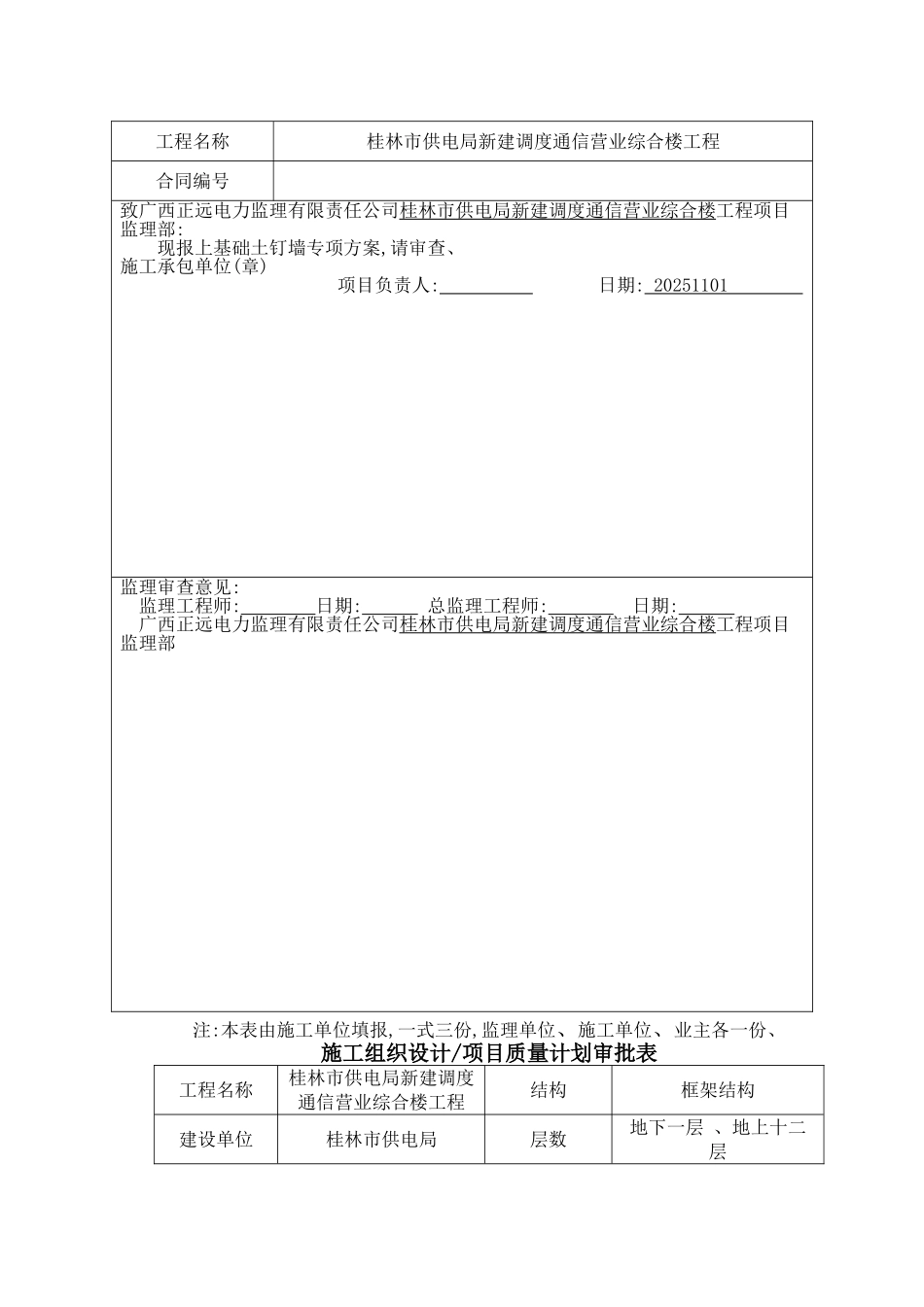

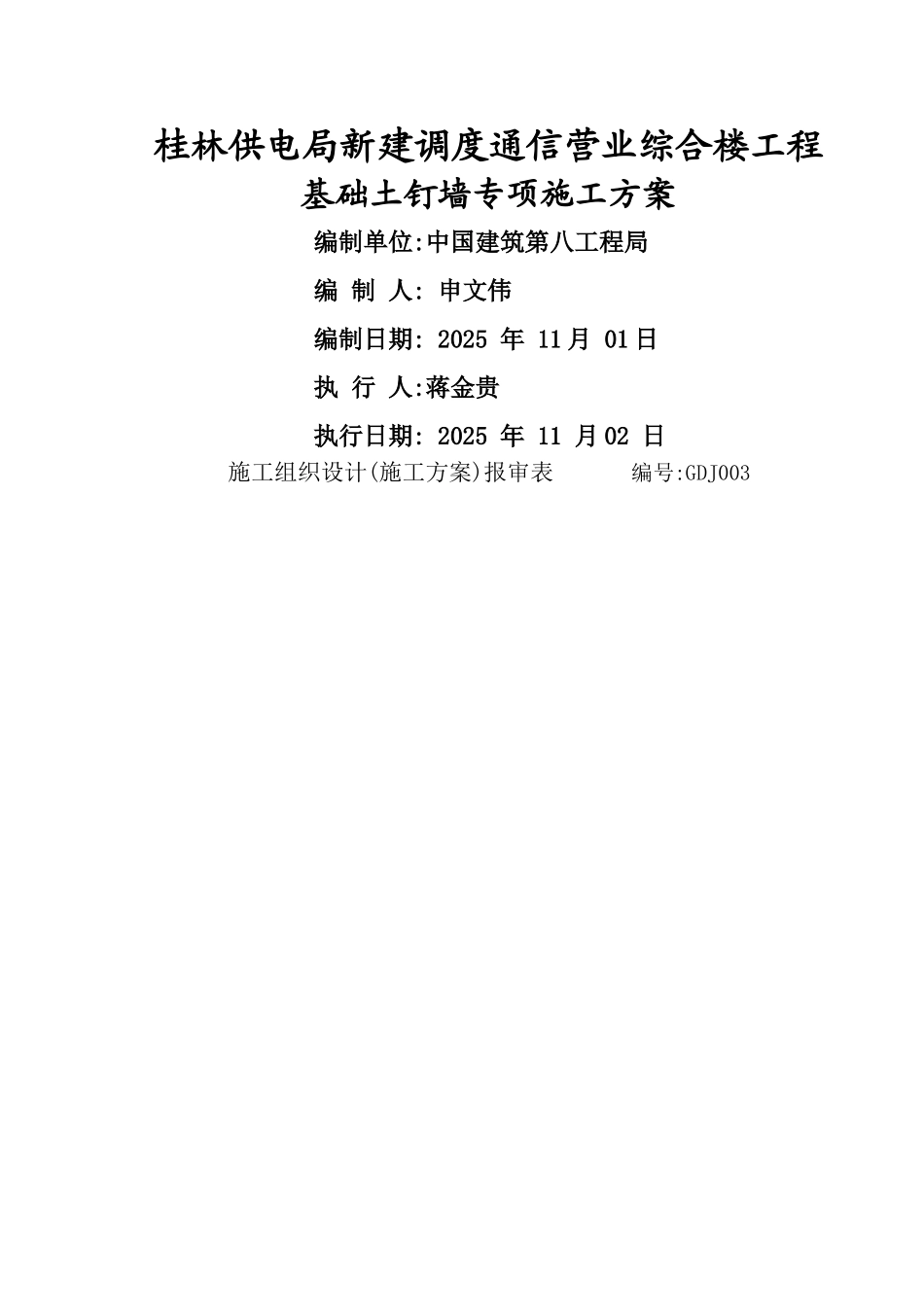

桂林供电局新建调度通信营业综合楼工程基础土钉墙专项施工方案 编制单位:中国建筑第八工程局 编 制 人: 申文伟 编制日期: 2025 年 11 月 01 日 执 行 人:蒋金贵 执行日期: 2025 年 11 月 02 日施工组织设计(施工方案)报审表 编号:GDJ003注:本表由施工单位填报,一式三份,监理单位、施工单位、业主各一份、施工组织设计/项目质量计划审批表工程名称桂林市供电局新建调度通信营业综合楼工程结构框架结构建设单位桂林市供电局层数地下一层 、地上十二层工程名称桂林市供电局新建调度通信营业综合楼工程合同编号致广西正远电力监理有限责任公司桂林市供电局新建调度通信营业综合楼工程项目监理部: 现报上基础土钉墙专项方案,请审查、施工承包单位(章) 项目负责人: 日期: 20251101 监理审查意见: 监理工程师: 日期: 总监理工程师: 日期: 广西正远电力监理有限责任公司桂林市供电局新建调度通信营业综合楼工程项目监理部编 制 人申文伟编制日期2025 年 11 月 01 日项目经理意见 签字: 2025 年 11 月 01 日生产技术科意见 签字: 200 年 月 日总工程师意见 签字: 200 年 月 日注:本表由施工单位填报,一式三份,监理单位、施工单位、业主各一份桂林供电局新建调度通信营业综合楼基础土钉墙施工方案一、工程简介:1、本工程为桂林供电局新建调度通信营业综合楼,位于上海路 15 号,地 下 一 层 , 地 上 十 二 层 , 本 楼 基 坑 纵 向 长 度 为 47 、 4m, 横 向 长 度 为28、15m。在轴、轴、轴设置土钉墙围护结构,以保证基础大开挖时得基坑边坡稳定。其中~轴×~轴相对标高为 7、6m,其余开挖相对标高为 5、6m,要求土钉墙施工配合土方开挖,不影响基坑施工进度。2、质量等级:合格。3、合同工期:配合土方开挖。二、施工方案: 本工程采纳专用设备,利用钢架斜放,与水平面夹角为 100,为重 200Kg得铁锤导向,把 φ60、φ75 钢管按设计要求击入边坡土中。在锚杆端头焊接 400×400×20 钢板。 在边坡表面,在机械已开挖得坡面中,辅以人工修整后,支模浇筑 C20得砼档板。档板内按图配双向 φ8200 面层钢筋。档板厚度为 100mm。三、主要分部分项工程施工方法: 1、作业面开挖: 本工程按设计要求开挖,坡面与垂直夹角为 5035”。经计算坡面坡度 为 1:0 、 087 。 要 求 在 机 械 开 挖 后 , 辅 以 人 工 修 整 坡 面 , 以 达 到1:0、087。 2、...
