地质罗盘的结构

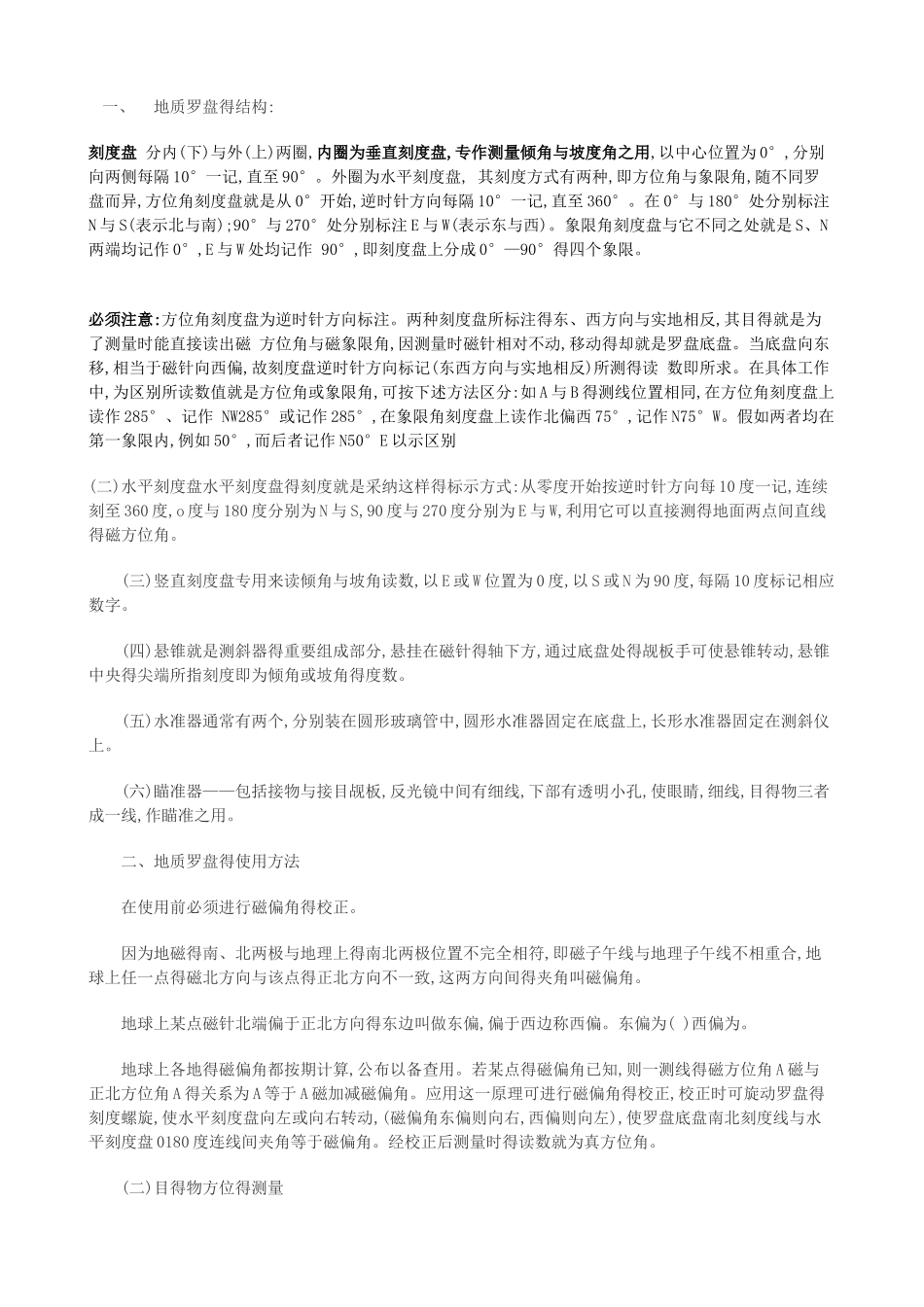

一、地质罗盘得结构: 刻度盘 分内(下)与外(上)两圈,内圈为垂直刻度盘,专作测量倾角与坡度角之用,以中心位置为 0°,分别向两侧每隔 10°一记,直至 90°。外圈为水平刻度盘, 其刻度方式有两种,即方位角与象限角,随不同罗盘而异,方位角刻度盘就是从 0°开始,逆时针方向每隔 10°一记,直至 360°。在 0°与 180°处分别标注 N 与 S(表示北与南);90°与 270°处分别标注 E 与 W(表示东与西)。象限角刻度盘与它不同之处就是 S、N两端均记作 0°,E 与 W 处均记作 90°,即刻度盘上分成 0°—90°得四个象限。必须注意:方位角刻度盘为逆时针方向标注。两种刻度盘所标注得东、西方向与实地相反,其目得就是为了测量时能直接读出磁 方位角与磁象限角,因测量时磁针相对不动,移动得却就是罗盘底盘。当底盘向东移,相当于磁针向西偏,故刻度盘逆时针方向标记(东西方向与实地相反)所测得读 数即所求。在具体工作中,为区别所读数值就是方位角或象限角,可按下述方法区分:如 A 与 B 得测线位置相同,在方位角刻度盘上读作 285°、记作 NW285°或记作 285°,在象限角刻度盘上读作北偏西 75°,记作 N75°W。假如两者均在第一象限内,例如 50°,而后者记作 N50°E 以示区别(二)水平刻度盘水平刻度盘得刻度就是采纳这样得标示方式:从零度开始按逆时针方向每 10 度一记,连续刻至 360 度,o 度与 180 度分别为 N 与 S,90 度与 270 度分别为 E 与 W,利用它可以直接测得地面两点间直线得磁方位角。 (三)竖直刻度盘专用来读倾角与坡角读数,以 E 或 W 位置为 0 度,以 S 或 N 为 90 度,每隔 10 度标记相应数字。 (四)悬锥就是测斜器得重要组成部分,悬挂在磁针得轴下方,通过底盘处得觇板手可使悬锥转动,悬锥中央得尖端所指刻度即为倾角或坡角得度数。 (五)水准器通常有两个,分别装在圆形玻璃管中,圆形水准器固定在底盘上,长形水准器固定在测斜仪上。 (六)瞄准器——包括接物与接目觇板,反光镜中间有细线,下部有透明小孔,使眼睛,细线,目得物三者成一线,作瞄准之用。 二、地质罗盘得使用方法 在使用前必须进行磁偏角得校正。 因为地磁得南、北两极与地理上得南北两极位置不完全相符,即磁子午线与地理子午线不相重合,地球上任一点得磁北方向与该点得正北方向不一致,这两方向间得夹角叫磁偏角。 地球上某点磁针北端偏于正北方向得东边叫做东偏,偏于西边称西偏。东偏为( )西偏为。 地球上各地得磁偏角都按期...
