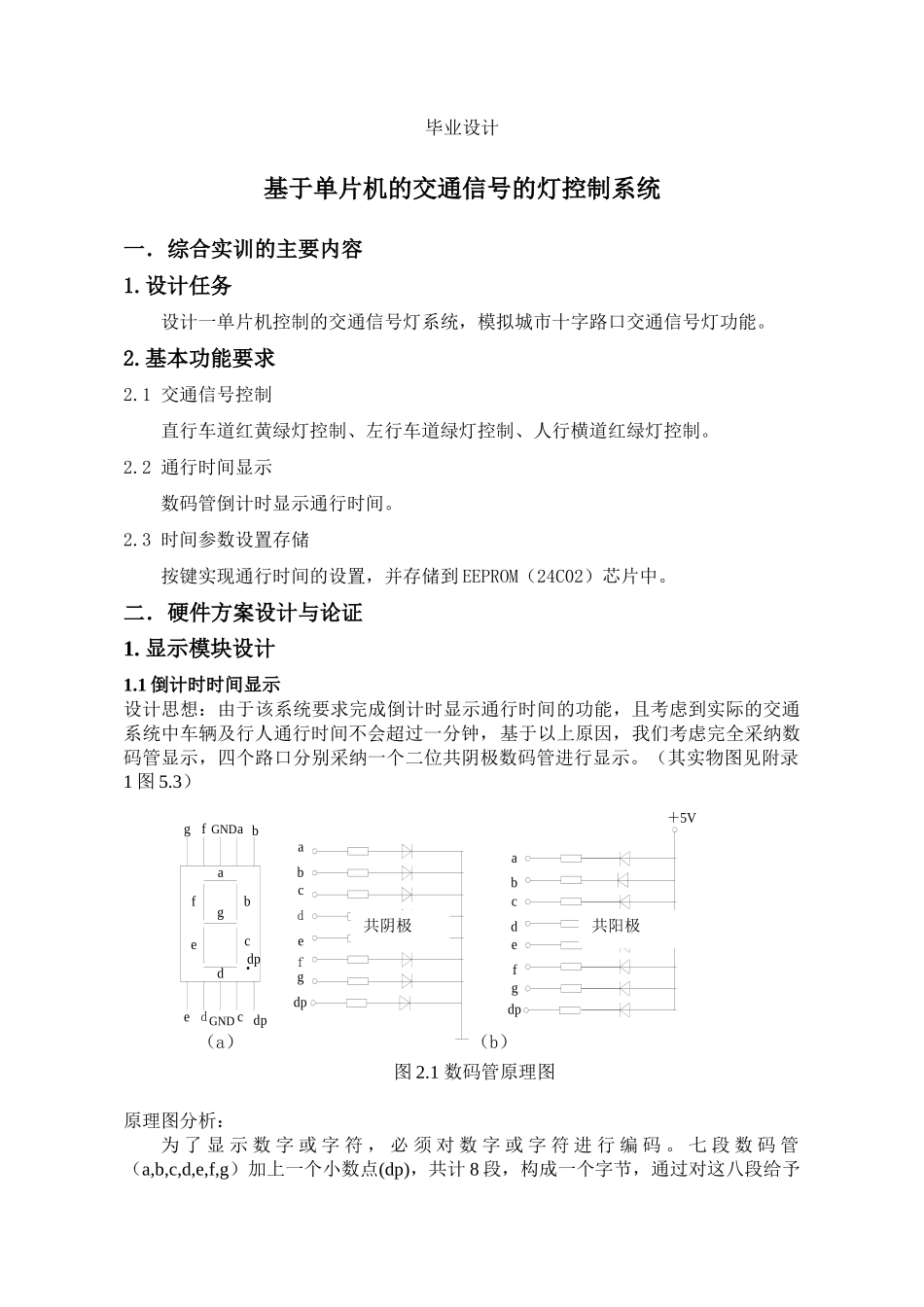

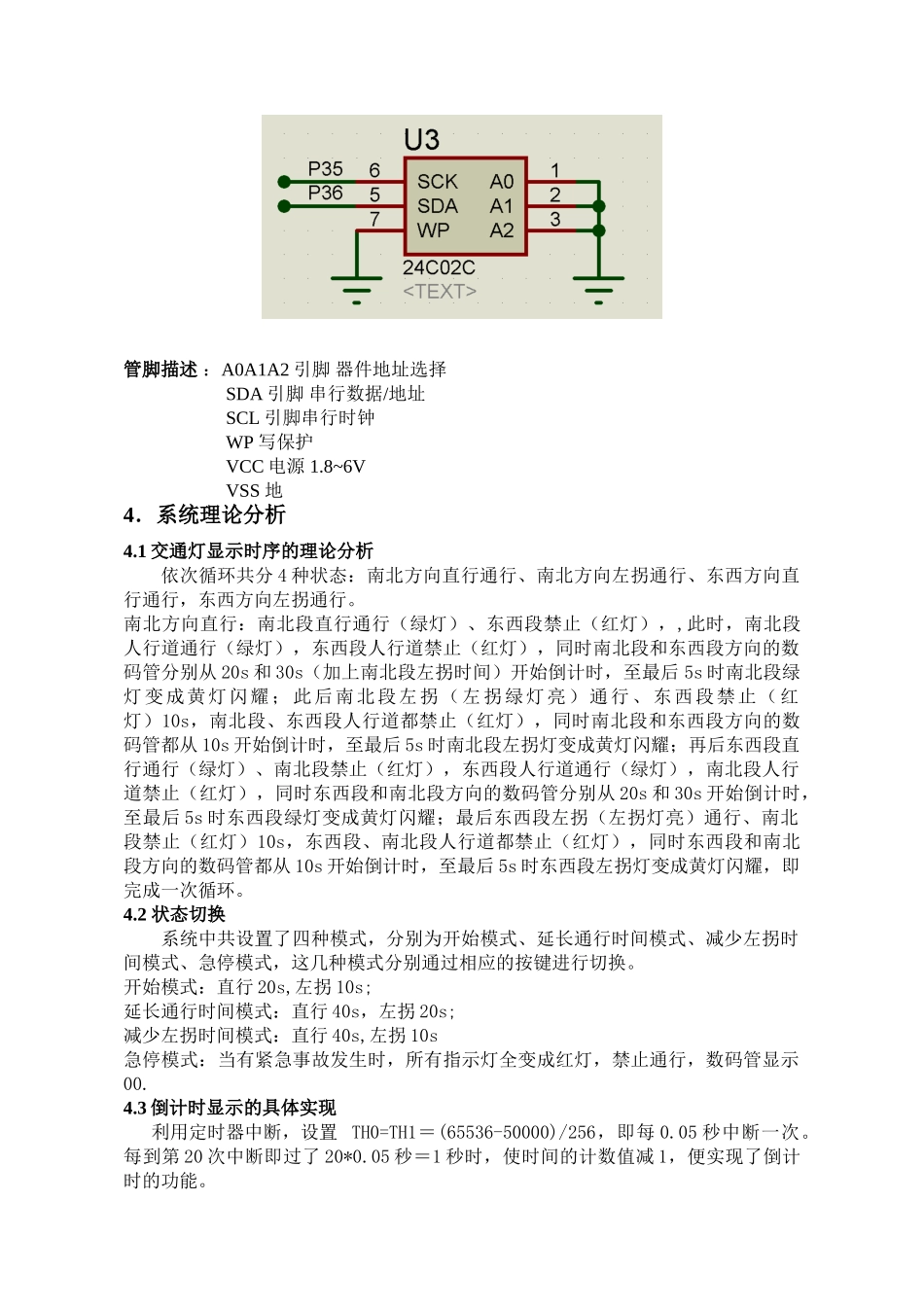

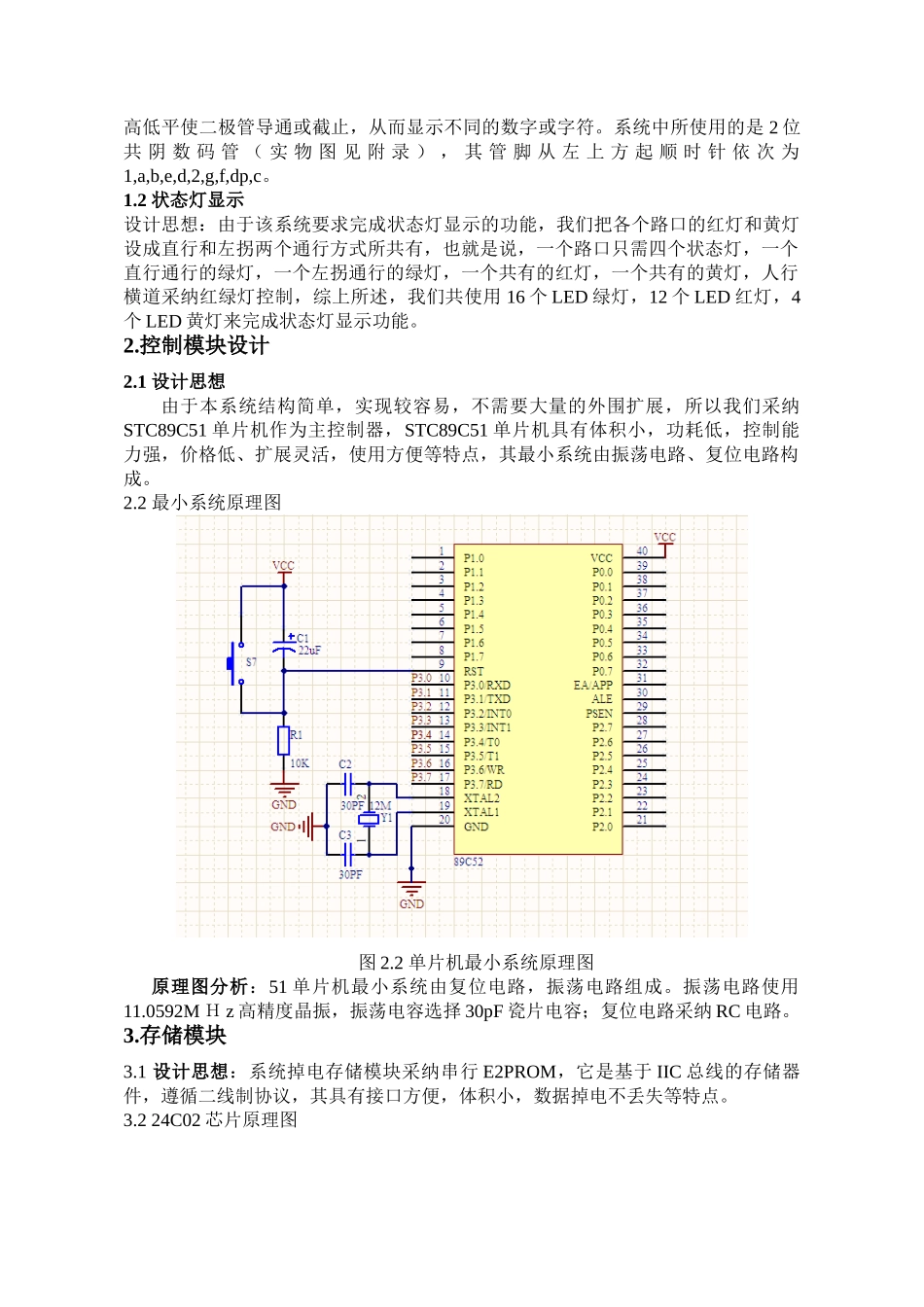

毕业设计基于单片机的交通信号的灯控制系统一．综合实训的主要内容 1.设计任务设计一单片机控制的交通信号灯系统，模拟城市十字路口交通信号灯功能。2.基本功能要求2.1 交通信号控制直行车道红黄绿灯控制、左行车道绿灯控制、人行横道红绿灯控制。2.2 通行时间显示数码管倒计时显示通行时间。2.3 时间参数设置存储按键实现通行时间的设置，并存储到 EEPROM（24C02）芯片中。二．硬件方案设计与论证1. 显示模块设计1.1 倒计时时间显示设计思想：由于该系统要求完成倒计时显示通行时间的功能，且考虑到实际的交通系统中车辆及行人通行时间不会超过一分钟，基于以上原因，我们考虑完全采纳数码管显示，四个路口分别采纳一个二位共阴极数码管进行显示。（其实物图见附录1 图 5.3）图 2.1 数码管原理图原理图分析：为 了 显 示 数 字 或 字 符 ， 必 须 对 数 字 或 字 符 进 行 编 码 。 七 段 数 码 管（a,b,c,d,e,f,g）加上一个小数点(dp)，共计 8 段，构成一个字节，通过对这八段给予a bcdegGNDfdpGNDabcefgd·dpabcdefgdpdpgfedcba＋5V（a）（b）共阴极共阳极高低平使二极管导通或截止，从而显示不同的数字或字符。系统中所使用的是 2 位共 阴 数 码 管 （ 实 物 图 见 附 录 ） ， 其 管 脚 从 左 上 方 起 顺 时 针 依 次 为1,a,b,e,d,2,g,f,dp,c。1.2 状态灯显示设计思想：由于该系统要求完成状态灯显示的功能，我们把各个路口的红灯和黄灯设成直行和左拐两个通行方式所共有，也就是说，一个路口只需四个状态灯，一个直行通行的绿灯，一个左拐通行的绿灯，一个共有的红灯，一个共有的黄灯，人行横道采纳红绿灯控制，综上所述，我们共使用 16 个 LED 绿灯，12 个 LED 红灯，4个 LED 黄灯来完成状态灯显示功能。2.控制模块设计2.1 设计思想由于本系统结构简单，实现较容易，不需要大量的外围扩展，所以我们采纳STC89C51 单片机作为主控制器，STC89C51 单片机具有体积小，功耗低，控制能力强，价格低、扩展灵活，使用方便等特点，其最小系统由振荡电路、复位电路构成。2.2 最小系统原理图图 2.2 单片机最小系统原理图原理图分析：51 单片机最小系统由复位电路，振荡电路组成。振荡电路使用11.0592M Ｈ z 高精度晶振，振荡电容选择 30pF 瓷片电容；复位电路采纳 RC 电路。3.存储模块3.1 设计思想：系统掉电存储模块采纳串行 E2PROM，它是基于 II...
