基于LabVIEW的音频信号数据采集和频谱分析

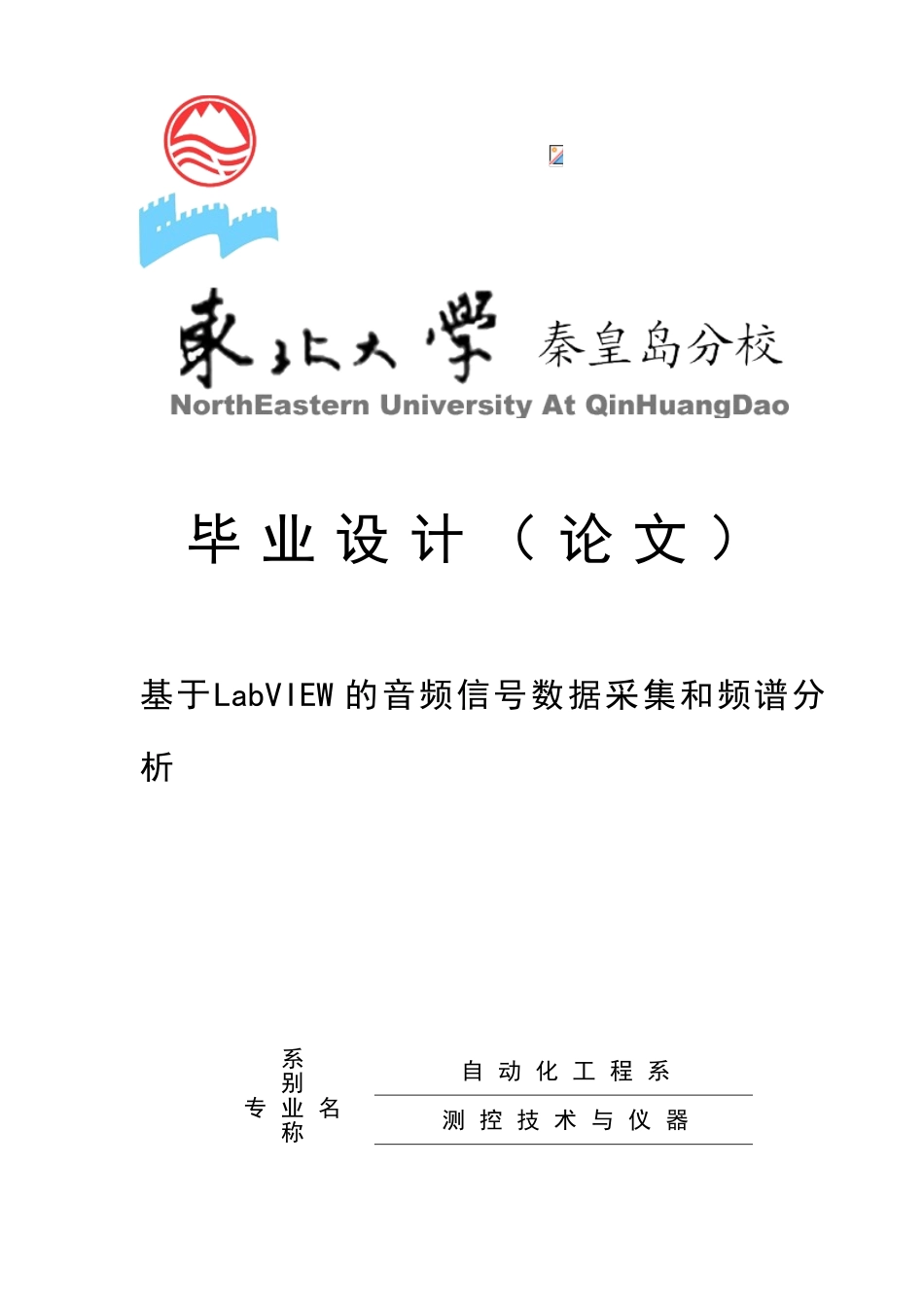

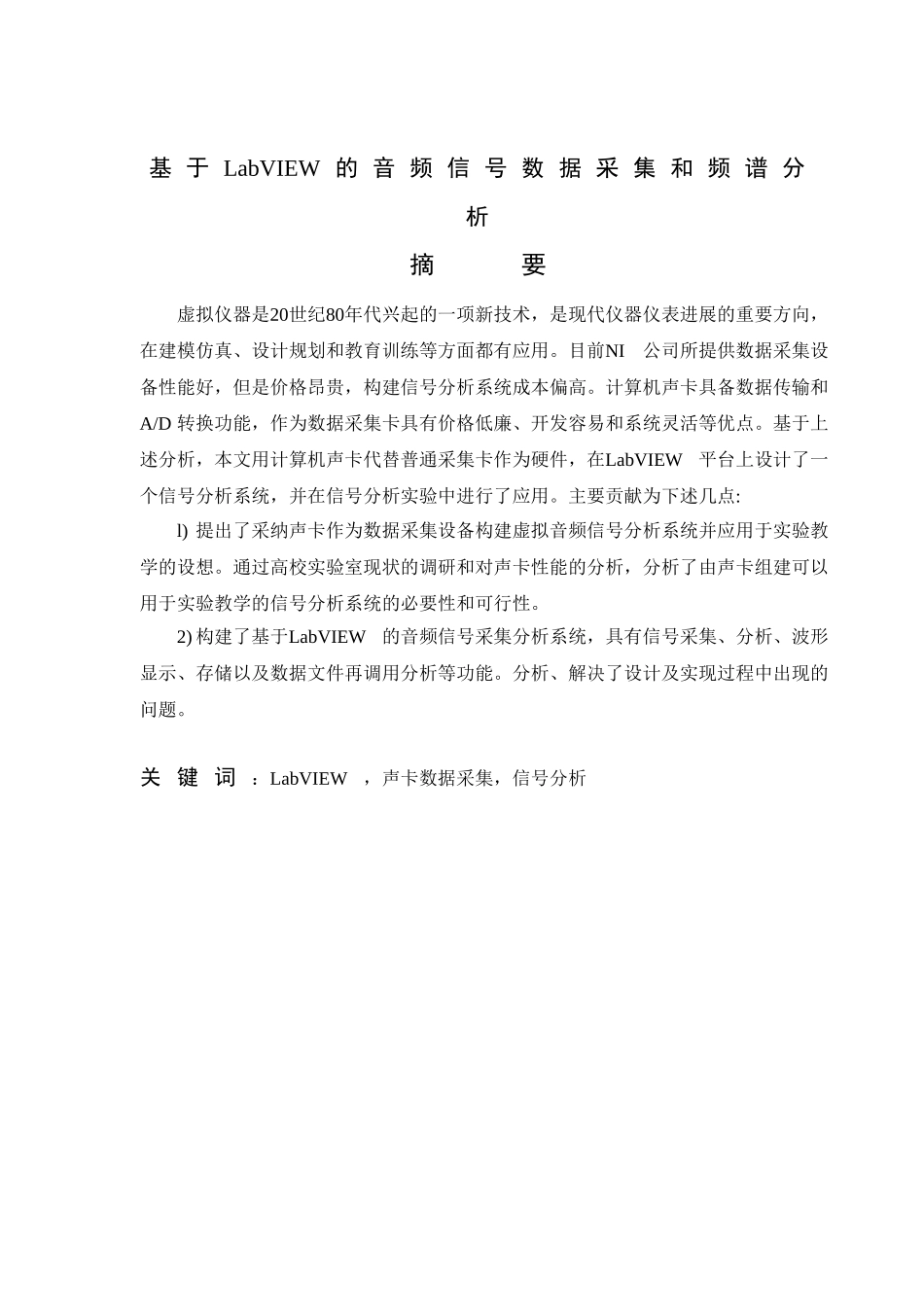

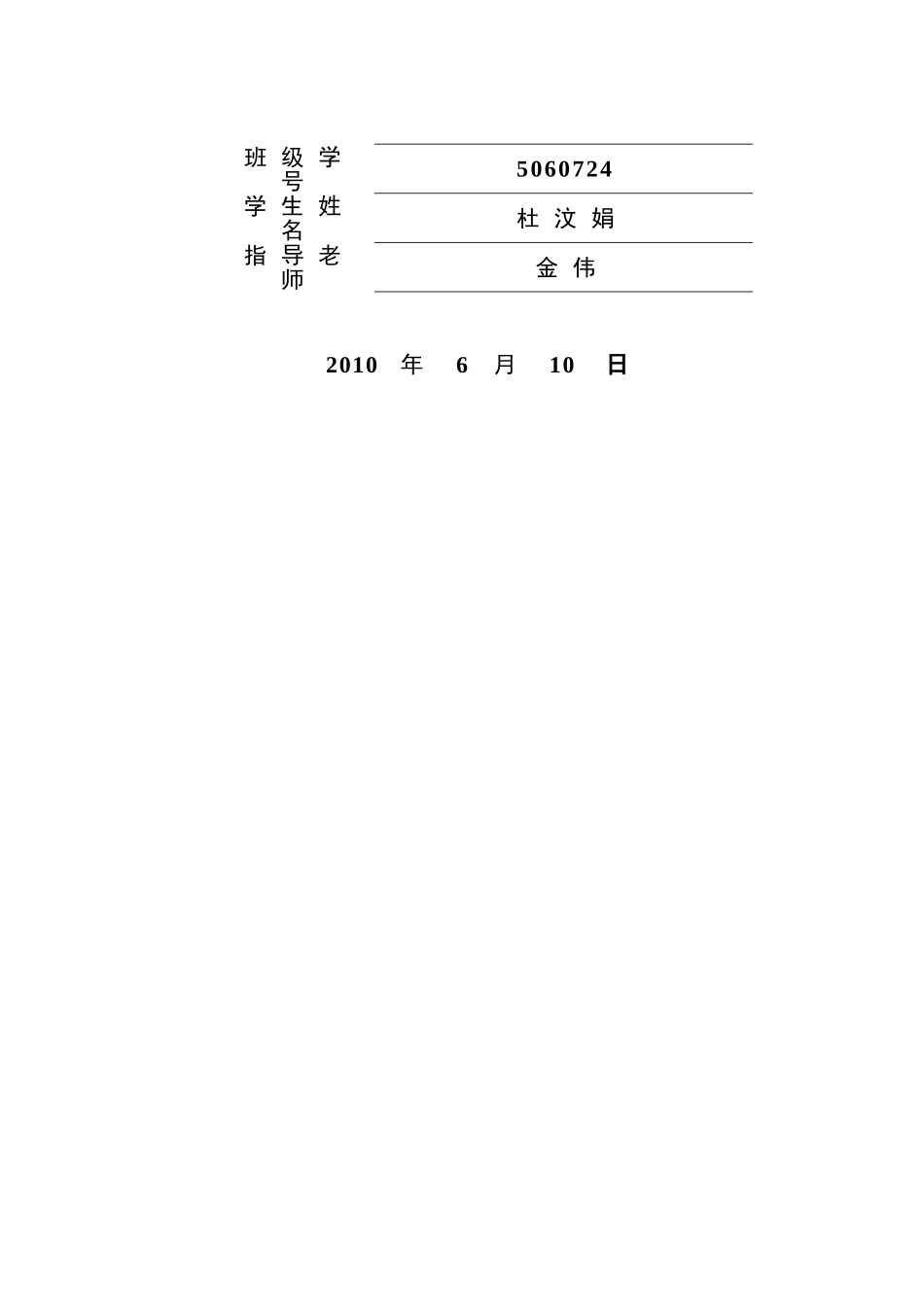

毕 业 设 计 （ 论 文 ）基于LabVIEW 的音频信号数据采集和频谱分析系 别自 动 化 工 程 系专 业 名称测 控 技 术 与 仪 器班 级 学号5060724学 生 姓名杜 汶 娟指 导 老师金 伟2010年6月10日基 于 LabVIEW 的 音 频 信 号 数 据 采 集 和 频 谱 分析摘 要虚拟仪器是20世纪80年代兴起的一项新技术，是现代仪器仪表进展的重要方向，在建模仿真、设计规划和教育训练等方面都有应用。目前NI公司所提供数据采集设备性能好，但是价格昂贵，构建信号分析系统成本偏高。计算机声卡具备数据传输和A/D 转换功能，作为数据采集卡具有价格低廉、开发容易和系统灵活等优点。基于上述分析，本文用计算机声卡代替普通采集卡作为硬件，在LabVIEW平台上设计了一个信号分析系统，并在信号分析实验中进行了应用。主要贡献为下述几点:l) 提出了采纳声卡作为数据采集设备构建虚拟音频信号分析系统并应用于实验教学的设想。通过高校实验室现状的调研和对声卡性能的分析，分析了由声卡组建可以用于实验教学的信号分析系统的必要性和可行性。2) 构建了基于LabVIEW的音频信号采集分析系统，具有信号采集、分析、波形显示、存储以及数据文件再调用分析等功能。分析、解决了设计及实现过程中出现的问题。关 键 词：LabVIEW，声卡数据采集，信号分析A Signal Analysis System Based on LabVIEWAuthor ：Du Wenjuan Tutor：Jin WeiAbstractVirtual instrument technology is a new technology, and it is an important direction in modern instrumentation development. Virtual instruments are often used in modeling and simulation, design and planning, education and training. The acquisition equipment from NI has a good performance, but constructing signals analysis system will cause high cost.Sound card with data transmission and A/D converter functions as a DAQ card has low-price, easy-developing and flexible-system such virtues. Based on the above analysis, taking the computer sound card instead of DAQ card as hardware, designs the system based on LabVIEW, and implements it in the signal analysis experiments. The main contents are listed as...
