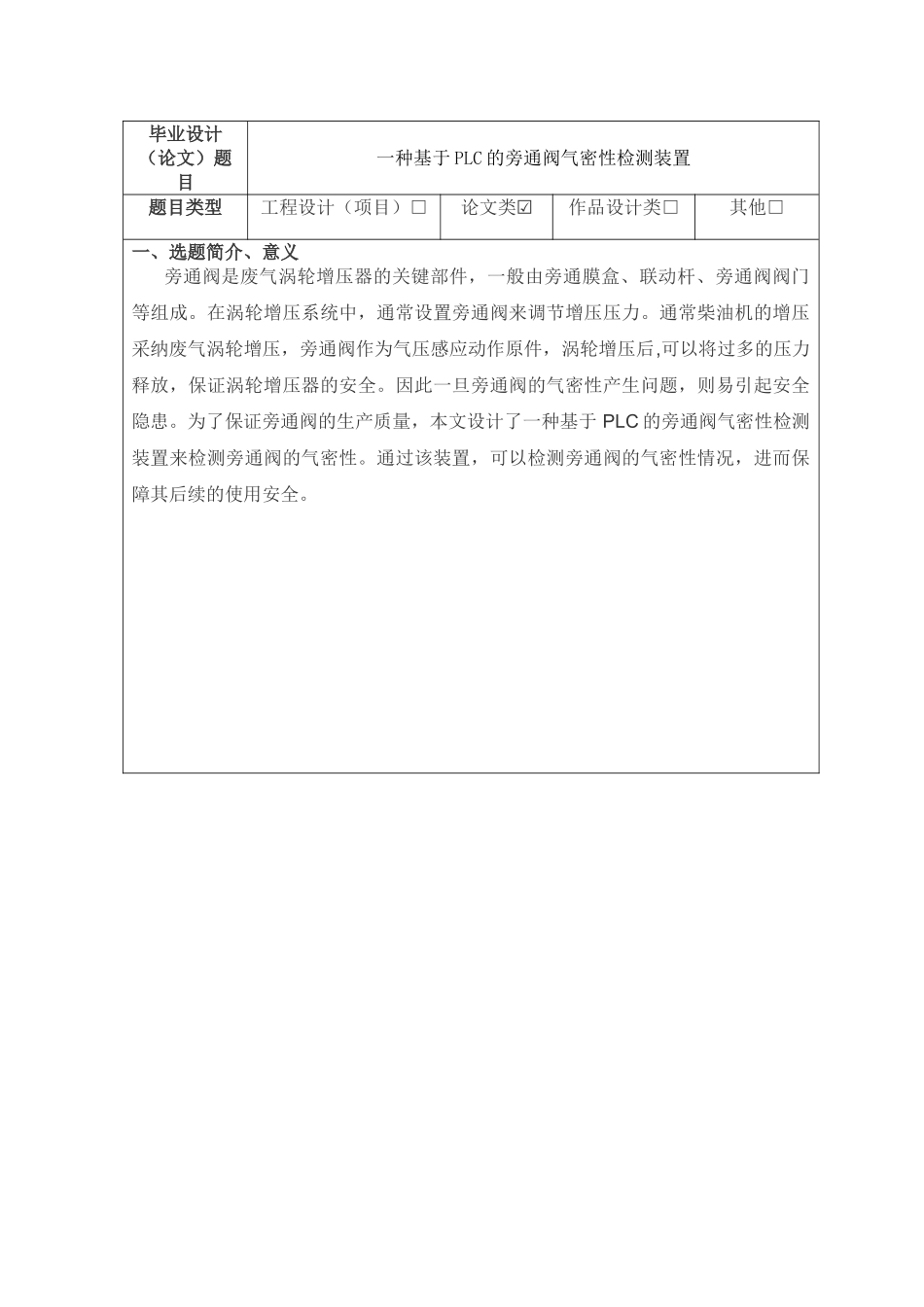

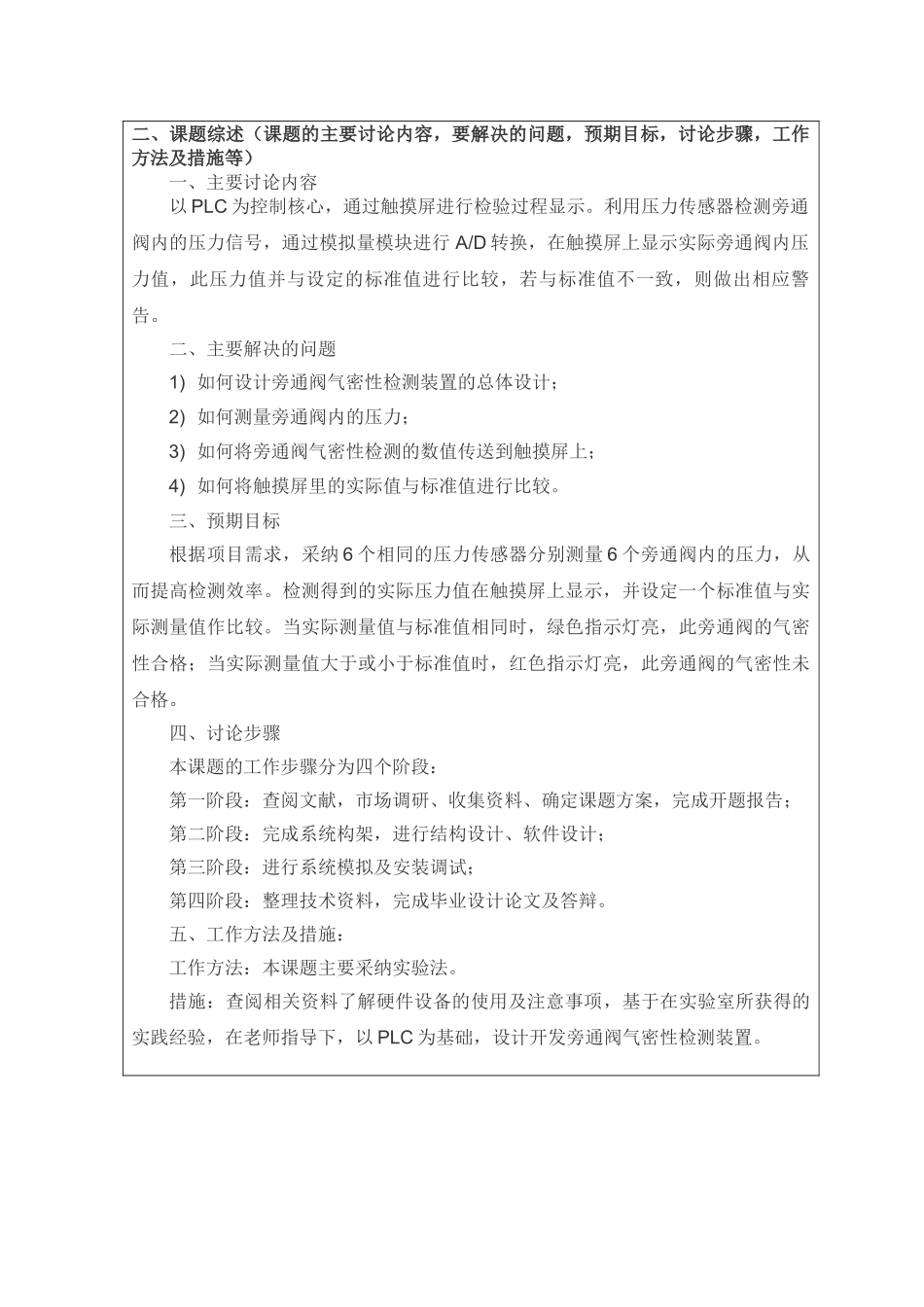

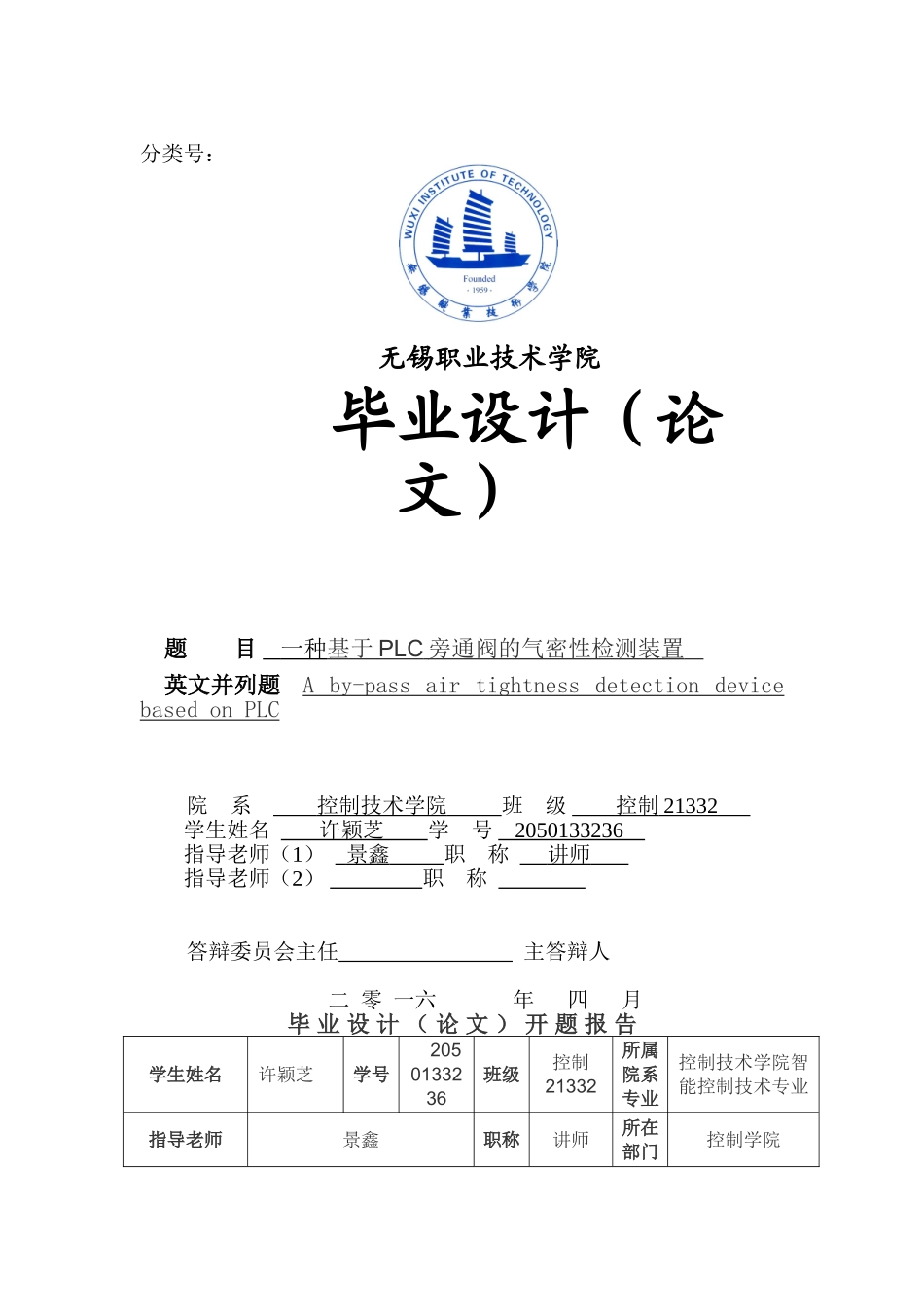

分类号:无锡职业技术学院毕业设计(论文)题 目 一种 基于 PLC 旁通阀的气密性检测装置 英文并列题A by-pass air tightness detection device based on PLC院 系 控制技术学院 班 级 控制 21332 学生姓名 许颖芝 学 号 2050133236 指导老师(1) 景鑫 职 称 讲师 指导老师(2) 职 称 答辩委员会主任 主答辩人 二 零 一六 年 四 月毕 业 设 计 ( 论 文 ) 开 题 报 告学生姓名许颖芝 学号 2050133236班级控制21332所属院系专业控制技术学院智能控制技术专业指导老师景鑫职称讲师所在部门控制学院毕业设计(论文)题目一种基于 PLC 的旁通阀气密性检测装置题目类型工程设计(项目)□论文类☑作品设计类□其他□一、选题简介、意义 旁通阀是废气涡轮增压器的关键部件,一般由旁通膜盒、联动杆、旁通阀阀门等组成。在涡轮增压系统中,通常设置旁通阀来调节增压压力。通常柴油机的增压采纳废气涡轮增压,旁通阀作为气压感应动作原件,涡轮增压后,可以将过多的压力释放,保证涡轮增压器的安全。因此一旦旁通阀的气密性产生问题,则易引起安全隐患。为了保证旁通阀的生产质量,本文设计了一种基于 PLC 的旁通阀气密性检测装置来检测旁通阀的气密性。通过该装置,可以检测旁通阀的气密性情况,进而保障其后续的使用安全。二、课题综述(课题的主要讨论内容,要解决的问题,预期目标,讨论步骤,工作方法及措施等)一、主要讨论内容以 PLC 为控制核心,通过触摸屏进行检验过程显示。利用压力传感器检测旁通阀内的压力信号,通过模拟量模块进行 A/D 转换,在触摸屏上显示实际旁通阀内压力值,此压力值并与设定的标准值进行比较,若与标准值不一致,则做出相应警告。二、主要解决的问题1) 如何设计旁通阀气密性检测装置的总体设计;2) 如何测量旁通阀内的压力;3) 如何将旁通阀气密性检测的数值传送到触摸屏上;4) 如何将触摸屏里的实际值与标准值进行比较。三、预期目标根据项目需求,采纳 6 个相同的压力传感器分别测量 6 个旁通阀内的压力,从而提高检测效率。检测得到的实际压力值在触摸屏上显示,并设定一个标准值与实际测量值作比较。当实际测量值与标准值相同时,绿色指示灯亮,此旁通阀的气密性合格;当实际测量值大于或小于标准值时,红色指示灯亮,此旁通阀的气密性未合格。四、讨论步骤本课题的工作步骤分为四个阶段:第一阶段:查阅文献,市场调研、收集资料、确定课...
